Der Großteil der Verbindungen ist sehr leicht auszuführen, meist
handelt es sich um direkte Anschlüsse an einen einzelnen
Stromverbraucher oder Kontakt. In den folgenden Abbildungen
finden Sie einige Beispiele, wie man die Vorrichtungen außen
anschließen kann.
2.4.3) Anmerkungen zu den Verbindungen
12345
12345
12345
12
12
12
LED OK
TX
FOTO
FOTO1
FOTO 2
RX
TX RX
TX RX
13
P1 P2 24 25
14 15 16 17 18 19 20 21 22 23
13
TX
FOTO
1 123452
LED OK
P1 P2 24 25
RX
14 15 16 17 18 19 20 21 22 23
Die Steuerzentrale A400 verfügt über eine serienmäßige
PHOTOZELLEN-TEST-Funktion. Eine in Bezug auf die
Sicherheitsvorrichtungen ausgezeichnete und zuverlässige Lösung,
dank der die gesamte Steuerzentrale und die Sicherheit die
Kategorie 2 der UNI EN 954-1-Norm (Ausgabe 12/1998) erreichen.
Bei jeder neuen Bewegung werden alle Sicherheitsvorrichtungen
überprüft und erst, wenn der Test positiv ausfällt, wird das
Kommando ausgeführt. All dies ist erst möglich, wenn die
Sicherheitsvorrichtungen in einer besonderen Konfiguration
zueinander stehen, konkret bedeutet dies, dass die TX-Sender der
Photozellen in Bezug auf die RX-Empfänger separat mit Strom
versorgt werden.
Zudem ist die SYNCHRON-Funktion (in allen NICE-Photozellen
enthalten) die einzige Methode, um zu garantieren, dass die beiden
Photozellen-Paare sich nicht gegenseitig stören.
Die Eingänge mit dem Photozellen-Test-Vorgang sind FOTO, FOTO1 und
der AUX-Eingang, wenn dieser als FOTO2 angeordnet ist. Die Photozellen-
Testphase schaltet sich bei Beginn eines jeden Bewegungsmanövers ein und
kann nicht abgeschaltet werden. Wenn einer dieser Eingänge nicht benutzt
wird, muss er mit der Klemme Nr. 13 verbunden werden, s. folgende
Abbildungen mit Anschlussbeispielen.
2.4.4) Photozellen-Test
Langsames Blinken zeigt die
Öffnungsphase an.
Schnelles Blinken zeigt die
Schließphase an.
Ständig brennende Leuchtanzeige
zeigt an, dass das Tor offen ist.

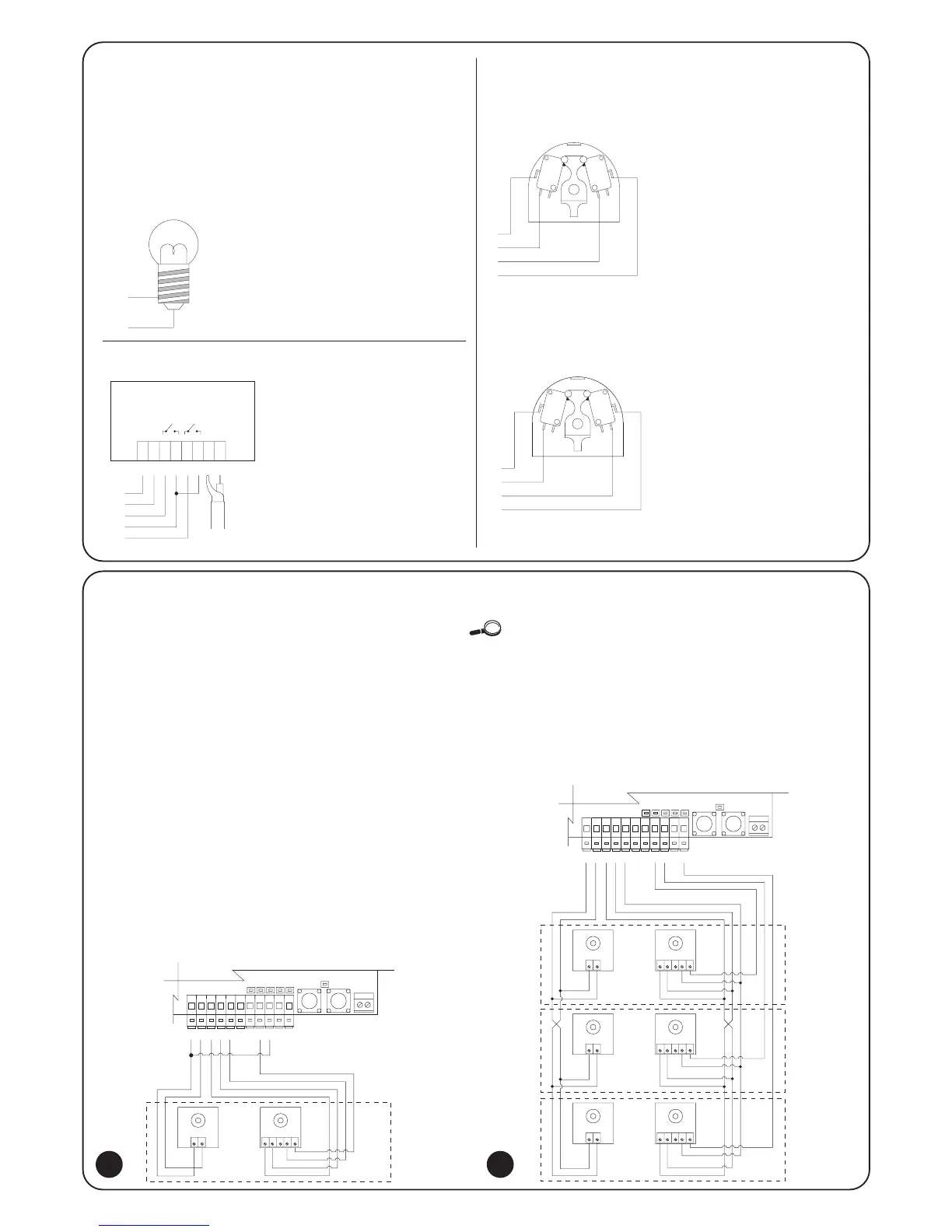

Verbindungsschema der Photozellen FOTO, FOTO1 und
FOTO 2.
Verbindungsschema mit nur einer FOTO-Photozelle
Beispiel 1
Wie man den Wählschalter
anschließt, um die Funktionen
SCHRITTZYKLUS und HALT
auszuführen.
Beispiel 2
Wie man den Wählschalter
anschließt, um die Funktionen
SCHRITTZYKLUS und eine der
vom Hilfseingang vorgesehenen
Funktionen auszuführen.
(FUSSGÄNGER, ÖFFNET NUR,
SCHLIESST NUR).
24V
1,5W
17
18
Beispiel für den Anschluss eines
Außenfunks mit 24 V Wechselstrom-
Stromzufuhr.
1. Kana
SCHRITTZYKLUS
2. Kana
AUX
15
1
24V
0V
12
2345612
16
22
17
23
Anschluss der Leuchtanzeige Wechselstrom
Anschluss des Funks außen
Anschluss des Wählschalters
PASSO
PASSO
ALT
17
22
19
17
COM
NA NC
COM
PASSO
PASSO
AUX
17
22
23
17
NA NA
COM COM
2 3
SCHRITT-
ZYKLUS
HALT
SCHRITT-
ZYKLUS
AUX
