2.3) Impianto tipico
Per chiarire alcuni termini ed alcuni aspetti di un impianto di
automazione per porte o cancelli a 2 ante a battente riportiamo un
esempio tipico.
In particolare ricordiamo che:
• Tutte le fotocellule prodotte da NICE dispongono del sistema di
SINCRONISMO che permette di eliminare il problema
dell’interferenza tra due coppie di fotocellule (per chiarimenti vedere
le istruzioni delle fotocellule).
• La coppia di fotocellule “FOTO” in apertura non ha effetto mentre
provoca una inversione durante la chiusura.
• La coppia di fotocellule “FOTO1” blocca la manovra sia in apertura
che in chiusura.
• La coppia di fotocellule “FOTO2” (collegata sull’ingresso AUX
opportunamente programmato) in chiusura non ha effetto mentre
provoca una inversione durante l’apertura.

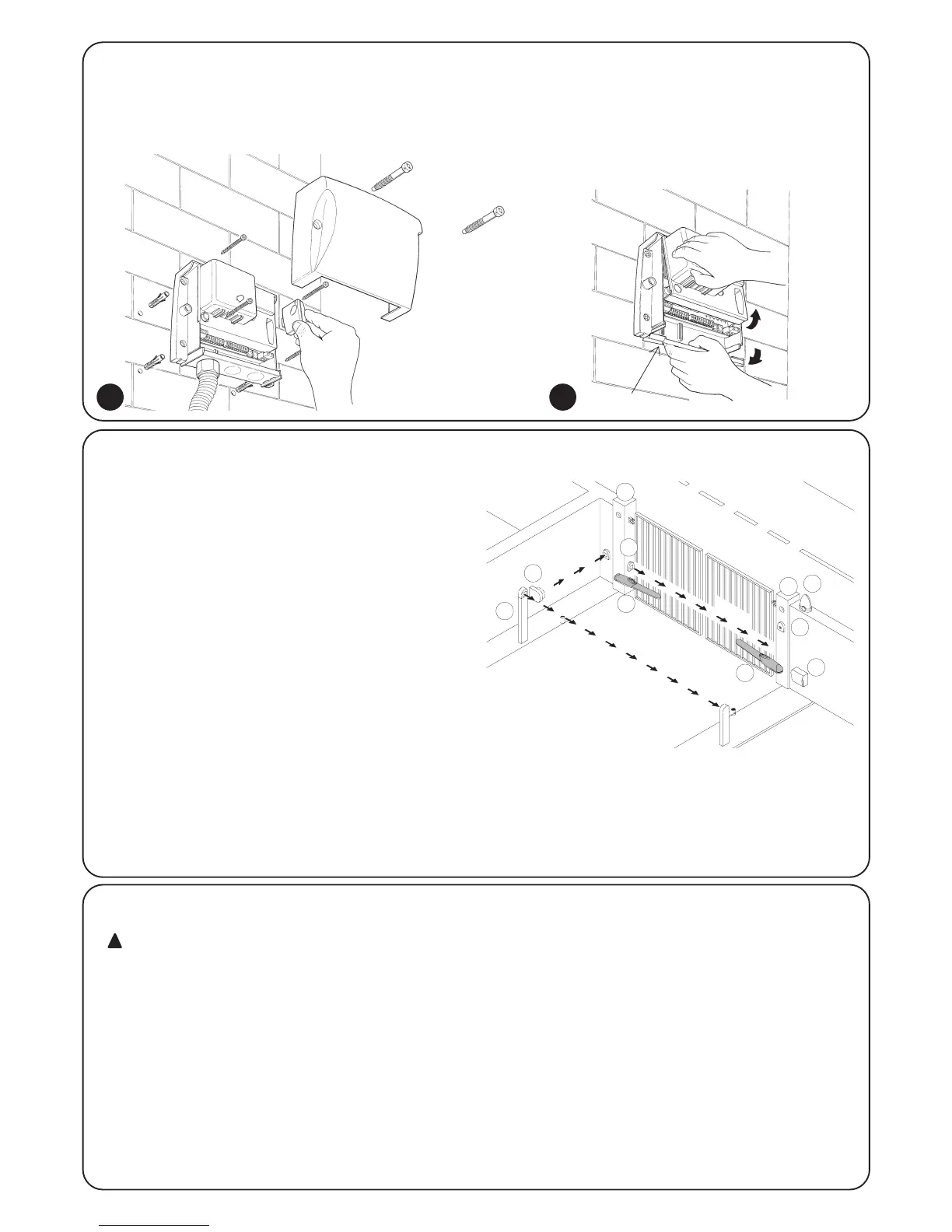

2.2) Fissaggio centrale A400
Il contenitore prevede una copertura che protegge la scheda
elettronica da contatti accidentali.
Solo in caso di necessità è possibile intervenire sulla scheda agendo
come in figura 1a.
Per facilitare la foratura del contenitore nella parte inferiore abbassare
il fondo in plastica come indicato nel riferimento 1 figura 1a.
2.4) Collegamenti elettrici
Per garantire la sicurezza dell'installatore e per evitare
danni ai componenti, mentre si effettuano i collegamenti
elettrici o si innesta il ricevitore radio: la centrale deve
essere assolutamente spenta.
• Gli ingressi dei contatti di tipo NC (Normalmente Chiuso), se non
usati, vanno ponticellati con “Comune 24V” (escluso gli ingressi
delle fotocellule, per chiarimenti vedere la funzione FOTOTEST.
• Se per lo stesso ingresso ci sono più contatti NC vanno posti in
SERIE tra di loro.
• Gli ingressi dei contatti di tipo NA (Normalmente Aperto) se non
usati vanno lasciati liberi.
• Se per lo stesso ingresso ci sono più contatti NA vanno posti in
PARALLELO tra di loro.
• I contatti devono essere assolutamente di tipo meccanico e
svincolati da qualsiasi potenziale, non sono ammessi collegamenti
a stadi tipo quelli definiti "PNP", "NPN", "Open Collector", ecc.
• Nei motori WINGO il condensatore necessario al funzionamento è
incorporato.
