51
F
9) Caractéristiques techniques
Alimentation : Armoire de commande A400 ➔ 230 Vca ±10%, 50÷60 Hz
: Armoire de commande A400/V1 ➔ 120 Vca ±10%, 50÷60 Hz
Courant maximum moteurs : Armoire de commande A400 ➔ 1,2 A (avec rotor bloqué)
: Armoire de commande A400/V1 ➔ 2,5 A (avec rotor bloqué)
Sortie alimentation services : 24 Vca, courant maximum 150mA
Sortie photo-test : 24 Vca, courant maximum 100mA
Sortie clignotant : pour clignotant à la tension de secteur, puissance max. 40 W
Sortie voyant portail ouvert : pour lampe voyant à 24 Vca puissance maximum 1,5 W
Durée maximum manœuvre : 60 secondes
Temps de pause : programmable à 5, 10, 20, 40, 80 secondes
Temps de décalage battant en ouverture : programmable à 2, 4, 6, 8, 10 secondes
Temps de préclignotement : programmable à 2, 4, 6, 8, 10 secondes
Température de fonctionnement : -20°C ÷ 50°C
Indice de protection boîtier : IP 55
Dimensions et poids : 230 x 180 h 100 mm, environ 1100 g
Ce chapitre est un guide visant à aider l’installateur à résoudre
quelques uns des problèmes les plus courants qui peuvent se
présenter durant l’installation.
Aucune LED ne résulte allumée
• Vérifier si l’armoire de commande est alimentée (mesurer si la
tension de secteur arrive aux bornes 1-2 et s’il y a une tension de
24 Vca aux bornes 15-16)
• Vérifier les deux fusibles, si la LED OK n’est pas allumée elle non
plus ou si elle clignote, on est probablement en présence d’une
panne grave et l’armoire devra être remplacée.
La LED OK clignote régulièrement mais les LED ENTRÉES
ne reflètent pas l’état des entrées respectives
•Éteindre momentanément l’alimentation pour sortir d’une
éventuelle phase de programmation.
• Vérifier attentivement les connexions sur les bornes de 13 à 23.
La procédure de "Recherche automatique" ne démarre pas
• La procédure de "Recherche automatique" s’active seulement si
elle n’a jamais été effectuée ou si la mémoire a été effacée. Pour
vérifier si la mémoire est vide, éteindre momentanément
l’alimentation, à l’allumage toutes les LED doivent clignoter
rapidement pendant 10 secondes. Si elles clignotent seulement
pendant 3 secondes, la mémoire contient déjà des valeurs
valables. Si l’on désire effectuer une nouvelle "Recherche
automatique", il faut effacer complètement la mémoire.
La "Recherche automatique" n’a jamais été effectuée
mais la procédure ne démarre pas ou se déroule de
manière incorrecte
• Pour activer la procédure de "Recherche automatique" il faut que
l’installation et tous les dispositifs de sécurité fonctionnent
correctement, en particulier les photocellules qui sont soumises à
la phase de "Photo-test".
• S’assurer qu’aucun dispositif connecté aux entrées n’intervient
durant la "Recherche automatique".

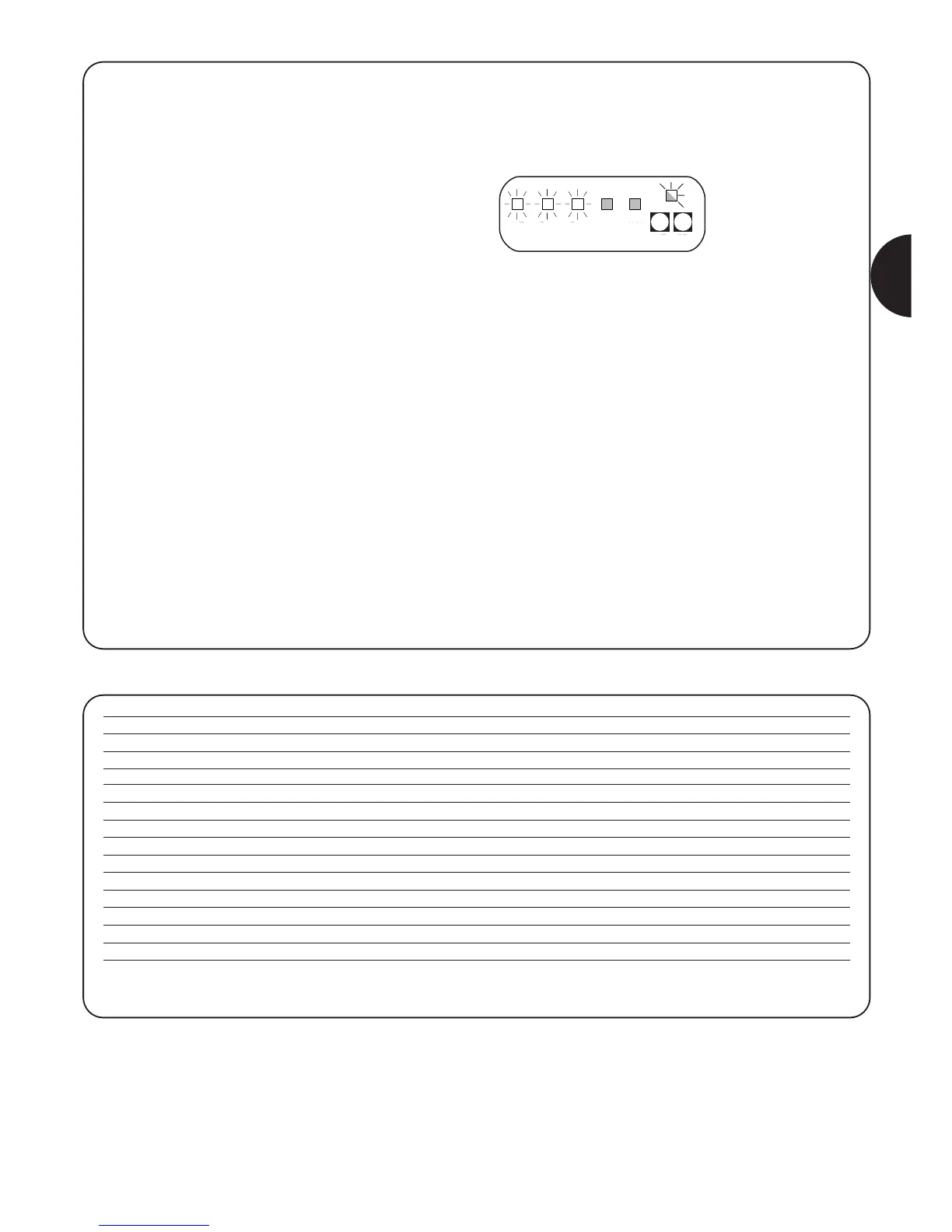

• Pour que la "Recherche automatique" démarre correctement, les
LED sur les entrées doivent être allumés suivant la figure, la LED
OK doit clignoter au rythme d’un clignotement à la seconde.
La "Recherche automatique" a été effectuée correctement
mais la manœuvre ne démarre pas
• Vérifier que les LED des sécurités (HALTE, PHOTO, PHOTO1 et
éventuellement PHOTO2) sont allumées et que les LED de la
commande qui est activée (PAS-À-PAS ou AUX) s’allume pendant
la durée de la commande.
Durant le mouvement, le portail effectue une inversion
Les causes qui provoquent une inversion sont les suivantes:
• Une intervention des photocellules (PHOTO2 en ouverture,
PHOTO ou PHOTO1 durant la fermeture) ; dans ce cas, contrôler
les connexions des photocellules et vérifier éventuellement les
LED de signalisation des entrées.
• Une intervention du dispositif ampèremétrique durant la course
des moteurs (et donc pas à proximité des butées de fin de course
mécaniques) est considérée comme un obstacle et provoque une
inversion. Pour contrôler si le dispositif ampèremétrique est
intervenu, vérifier la LED OK : un clignotement rapide (par rapport
au rythme normal d’1 à la seconde) indique que l’intervention du
dispositif ampèremétrique est liée au moteur M1, deux
clignotements rapides indiquent que l’intervention est liée au
moteur M2.
8) Que faire si...:
