2.3) Instalacja typowa
Mając na celu wyjaśnienia niektórych aspektów systemu
automatyki drzwi i bram dwuskrzydłowych przedstawiamy
instalację typową.
Przypominamy, że:
• Wszystkie fotokomórki NICE posiadają system
SYNCHRONIZACJI, który służy do eliminacji problemu
interferencji pomiędzy parą fotokomórek (wyjaśnienia
umieszczone są w instrukcjach fotokomórek).
• Para fotokomórek FOTO podczas otwierania nie powoduje
żadnego efektu, ale odwraca ruch podczas zamykania.
• Para fotokomórek FOTO 1 blokuje ruch otwierania oraz
zamykania.
• Para fotokomórek FOTO 2 (połączona do wejścia AUX
odpowiednio zaprogramowanego) podczas zamykania nie
powoduje żadnego efektu, ale odwraca ruch podczas
otwierania.

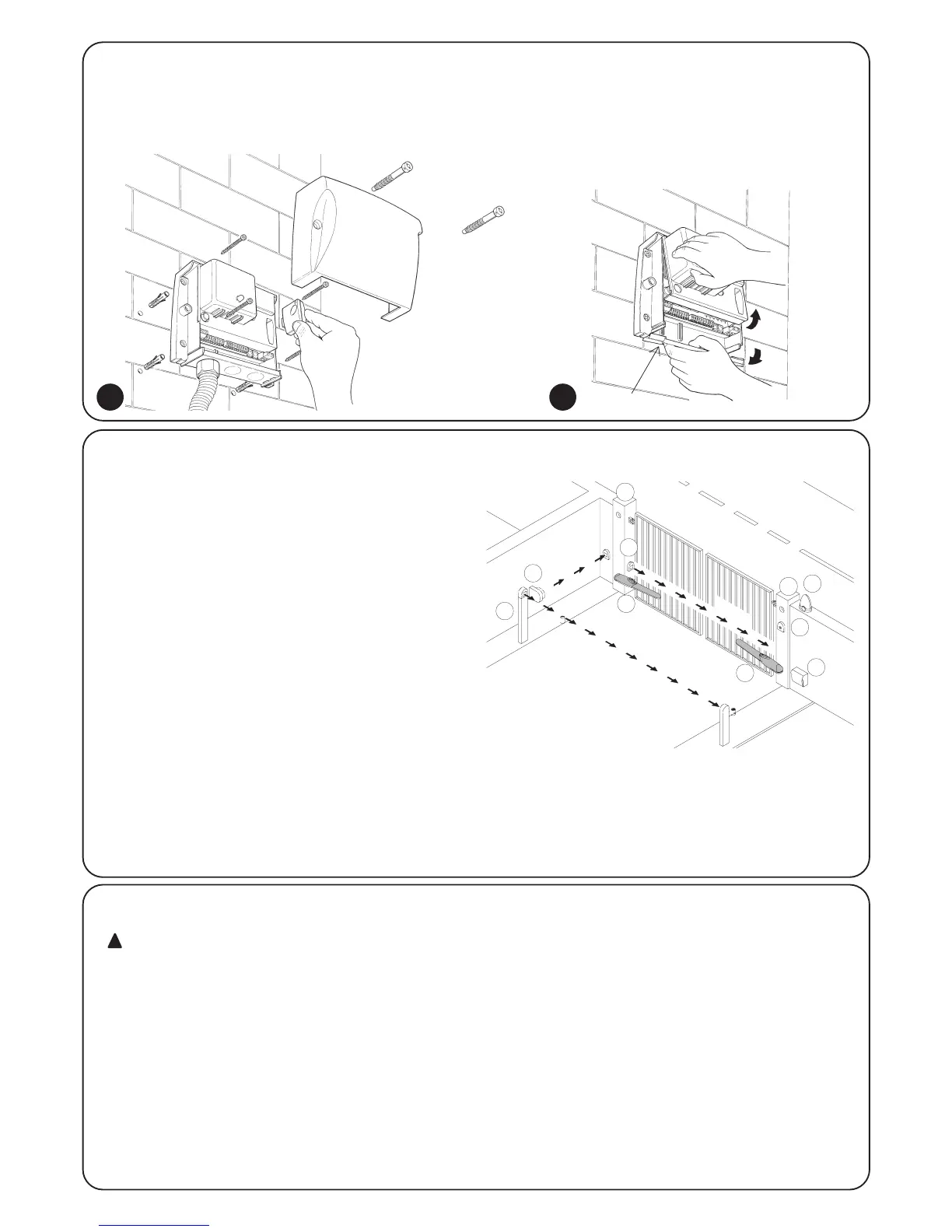

2.2) Mocowanie centrali A400
Pojemnik posiada pokrywę, która zabezpiecza kartę elektroniczną
przed przypadkowym dotknięciem lub uszkodzeniem.
Tylko gdy jest to konieczne można dojść do karty elektronicznej
postępując tak jak wskazano na rys.1.
Aby ułatwić wykonanie otworów w części dolnej pojemnika można
odchylić podstawę, zgodnie z tym jak przedstawiono na rys. 1a,
oszczegół 1.
2.4) Połączenia elektryczne
Mając na uwadze bezpieczeństwo instalatora oraz aby
uniknąć uszkodzenia części centrali, podczas wykonywania
połączeń elektrycznych czy zakładania odbiornika radiowego
centrala musi być całkowicie odłąłczona od zasilania.
• Wejścia połączeń typu NC (zwykle zamknięte), gdy nie są
używane muszą zostać połączone w formie mostka ze
„WSPÓLNYM 24 V” (z wyjątkiem wejść fotokomórek
– wyjaśnienia w części związanej z funkcją FOTOTESTU).
• Gdy jakieś wejście posiada więcej połączeń NC, to muszą one
wszystkie być połączone szeregowo.
• Wejścia połączeń typu NA (zwykle otwarte), gdy nie są używane
muszą pozostać wolne.
• Gdy do tego samego wejścia należy więcej połączeń NA to
muszą one być połączone RÓWNOLEGLE.
• Połączenia muszą być typu mechanicznego i bez jakiegokolwiek
napięcia, nie dozwolone są połączenia typu określanego
jako: "PNP", "NPN", "Open Collector" itp.
• W siłownikach WINGO jest zamontowany kondensator
rozruchowy, niezbędny do funkcjonowania.
