ZASILANIE
LAMPA
SYGNALIZACYJNA
ANTENA
OTWIERA
WSPÓLNY
ZAMYKA
OTWIERA
WSPÓLNY
ZAMYKA
WSPÓLNY 24V
24V
0
0
24V (NADAJNIK TX)
SCA 24Vpp
STOP (NC)
FOTO (NC)
FOTO 1 (NC)
KROK PO KROKU (NO)
AUX (NO)
FOTOTEST
24Vac

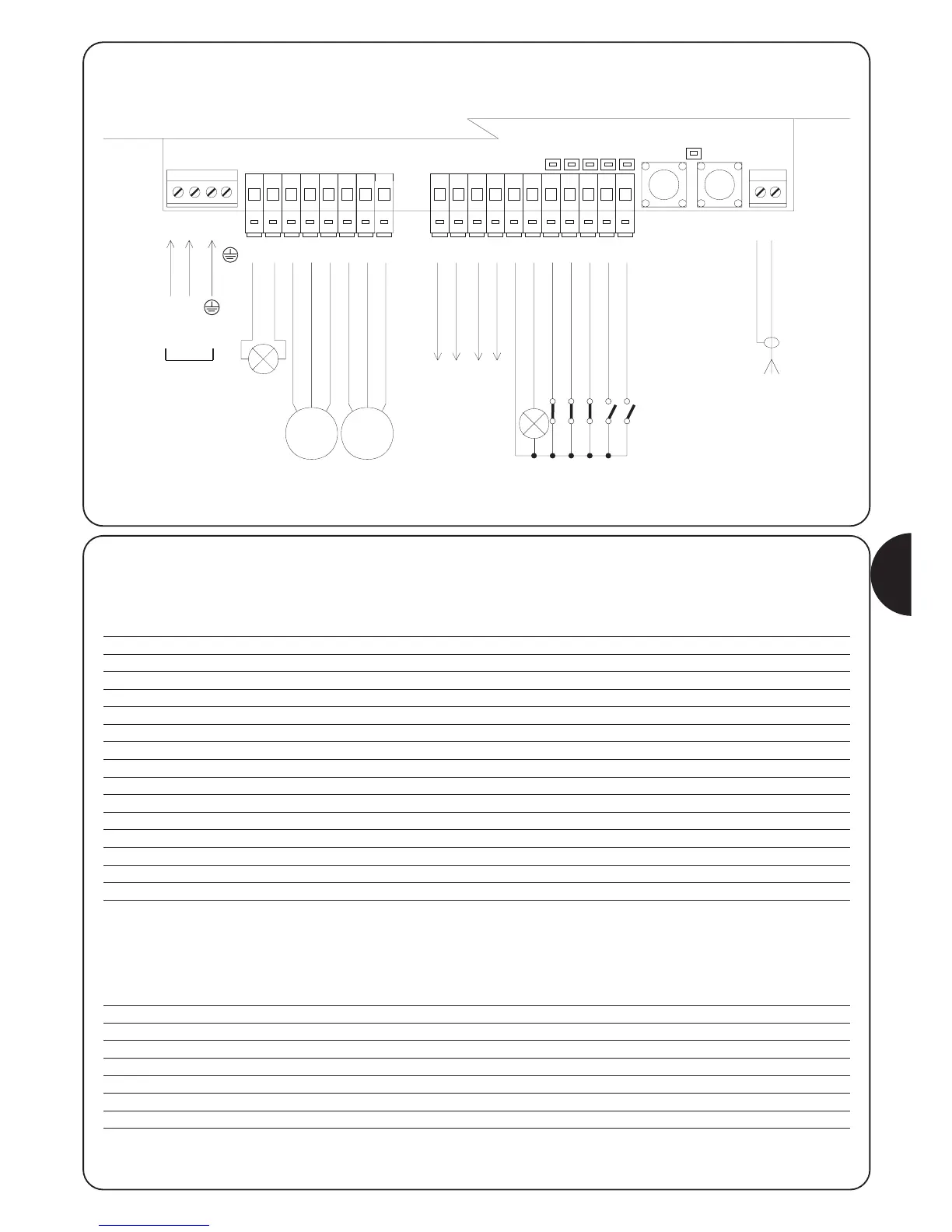

2.4.2) Opis połączeń
Przedstawiamy krótki opis możliwych rodzajów podłączeń do zacisków centrali.
Zaciski Funkcje Opis
1÷6 Zasilanie Zasilanie z sieci
4 Uziemienie Uziemienie silników
5÷6 Lampa sygnalizacyjna Podłączenie lampy sygnalizacyjnej (220V/max 40W)
7÷9 Silnik 1* Połączenie silnika M1 (skrzydło spodnie)
10÷12 Silnik 2* Połączenie silnika M2 (skrzydło wierzchnie)
13÷14 Fototest Zasilanie nadajników (TX) fotokomórek ( 24Vpp max 100mA)
15÷16 24 Vpp Zasilanie osprzętu, odbiorników (RX) fotokomórek, itp. (24Vpp max 150mA)
17 Wspólny 24 Vpp wspólny do wszystkich wejść / wyjść
18 SCA Lampa sygnalizacyjna otwartej bramy (24Vpp max 1.5W)
19 Stop Wejście NC (zwykle zamknięte) z funkcją STOP (alarm, blokada, bezpieczeństwa)
20 Foto
Wejście NC (zwykle zamknięte) urządzeń bezpieczeństwa (fotokomórki, brzegi pneumatyczne)
21 Foto 1
Wej
ś
cie NC (zwykle zamknięte) urządzeń bezpieczeństwa (fotokom
ó
rki, brzegi pneumatyczne)
22 Krok po Kroku Wejście do sterowania cyklicznego (OTWIERA-STOP-ZAMYKA-STOP)
23 AUX ** Wejście dodatkowe
24÷25 Antena Wejście dla anteny odbiornika radiowego
* Dla 2 silników - pierwszy, który rusza podczas otwierania to silnik M2.
Centrala A400 automatycznie rozpoznaje czy jest zamontowany tylko jeden silnik, który musi być wtedy podłączony do wyjścia M2.
** Wejście dodatkowe AUX może być zaprogramowane dla jednej z poniższych funkcji (patrz rozdział 4 “Programowanie”):
Funkcja Typ wejścia Opis
OTWIERA CZE¸ŚCIOWO typu
1 NO (zwykle otwarte) Częściowo otwiera skrzydło podłączone do silnika M2
OTWIERA CZE¸ŚCIOWO typu
2 NO Otwiera oba skrzydła do połowy
OTWIERA NA Wykonuje tylko ruch otwierania
ZAMYKA NA Wykonuje tylko ruch zamykania
FOTO 2 NC (zwykle zamknięte) Funkcja FOTO 2
WYŁĄCZONY - - Brak funkcji
Gdy nie zostanie zaprogramowane inaczej to wejście AUX pełni funkcję OTWIERA CZEŚCIOWO typu 1.
UWAGA: Po__czenie fotokomórek z Fototestem (patrz rozdz. 2.4.4)
Uwaga: maszyna jest ju_ zaprogramowana i przystosowana do automatycznego odczytu czasu pracy (patrz rozdz. 2.5.1)
