ALIMENTATION
CLIGNOTANT
ANTENNE
OUVRE
COMMUN
FERME
OUVRE
COMMUN
FERME
COMMUN 24 V
24V
0
0
24V TX PHOTO
SCA 24 Vca
HALTE (NF)
PHOTO (NF)
PHOTO1 (NF)
PAS-À-PAS (NO)
AUX (NO)
PHOTO-TEST
24Vac

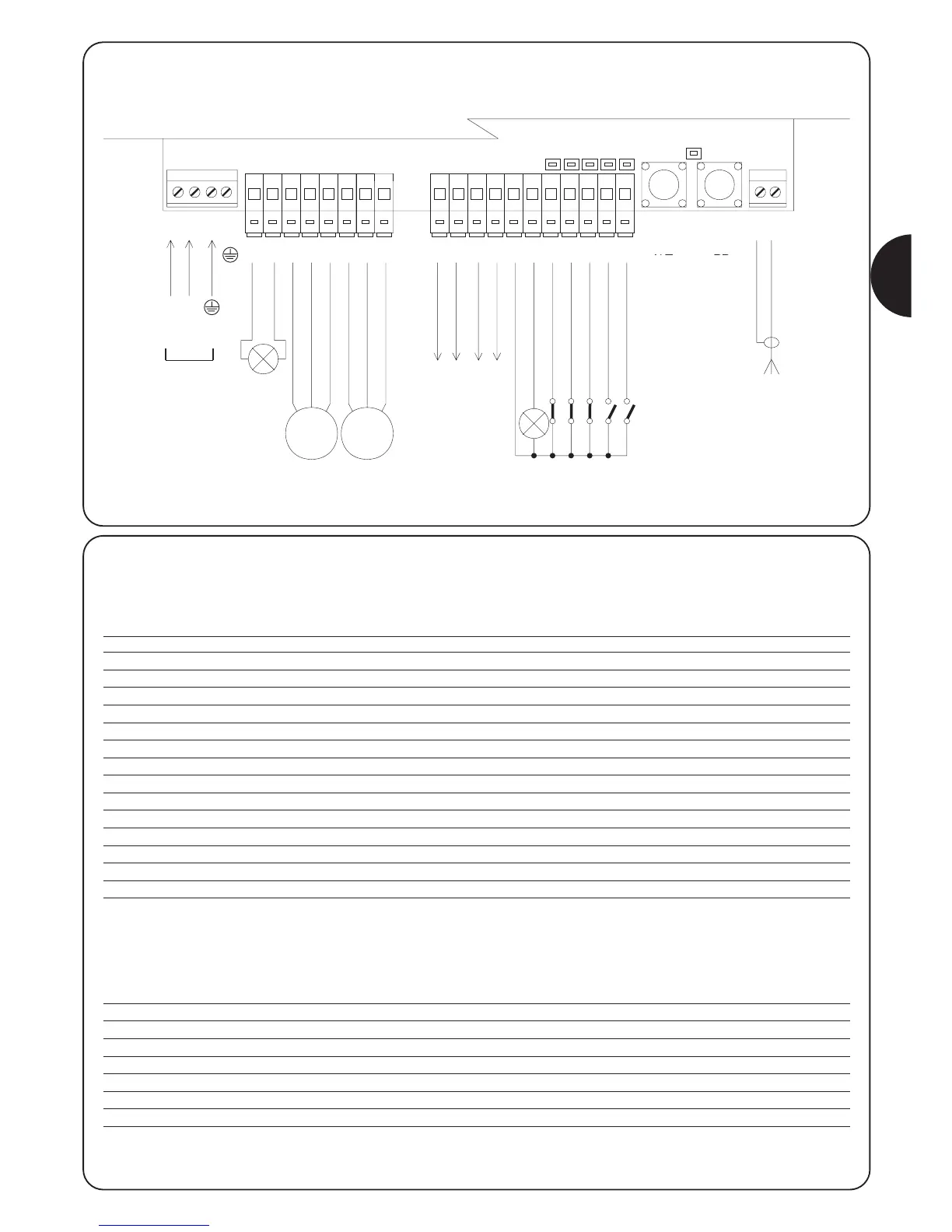

2.4.2) Description des connexions
Nous donnons ci-après une brève description des connexions possibles de l’armoire de commande vers l’extérieur.
Bornes Fonctions Description
1÷3 Alimentation Ligne d’alimentation de secteur
4 Terre Mise à la terre des moteurs
5÷6 Clignotant Connexion du clignotant à la tension de secteur (max. 40 W)
7÷9 Moteur 1 * Connexion du moteur M1 (battant inférieur)
10÷12 Moteur 2 * Connexion du moteur M2 (battant supérieur)
13÷14 Photo-test Alimentation TX photocellules (24 Vca max. 100 mA)
15÷16 24 Vca Alimentation service, RX photocellules, etc. (24 Vca max. 150 mA)
17 Commun 24 Vca Commun pour toutes les entrées/sorties
18 SCA Voyant portail ouvert (24 Vca max. 1,5 W)
19 Halt Entrée NF avec fonction de HALTE (urgence, blocage de sécurité)
20 Photo Entrée NF pour dispositifs de sécurité (photocellules, barres palpeuses)
21 Photo1 Entrée NF pour dispositifs de sécurité (photocellules, barres palpeuses)
22 Pas-à-Pas Entrée pour fonctionnement cyclique (OUVRE - STOP - FERME - STOP)
23 Aux ** Entrée auxiliaire
24÷25 Antenne Entrée pour l’antenne du récepteur radio
* Avec 2 moteurs, le premier qui entre en action dans la manœuvre d’ouverture est le moteur M2
La logique de commande A400 reconnaît automatiquement s’il y a un seul moteur installé qui devra être connecté à M2
** L’entrée auxiliaire AUX peut être programmée dans l’une de ces fonctions (voir chapitre 4 "Programmation"):
Fonction Type d’entrée Description
OUV. PARTIELLE type 1 NO Ouvre complètement le battant connecté au moteur M2
OUV. PARTIELLE type 1 NO Ouvre les 2 battants jusqu’à mi-course
OUVRE NO Effectue seulement la manœuvre d’ouverture
FERME NO Effectue seulement la manœuvre de fermeture
PHOTO 2 NF Fonction PHOTO 2
EXCLU -- Aucune fonction
À moins d’une programmation différente, l’entrée AUX effectue la fonction OUVERTURE PARTIELLE type 1
HALTE PP
ATTENTION: Connexion photocellules avec Phototest (voir chap. 2.4.4)
Note: armoire de commande préprogrammée et prévue pour le relevé automatique du temps de travail (voir chap. 2.5.1)
