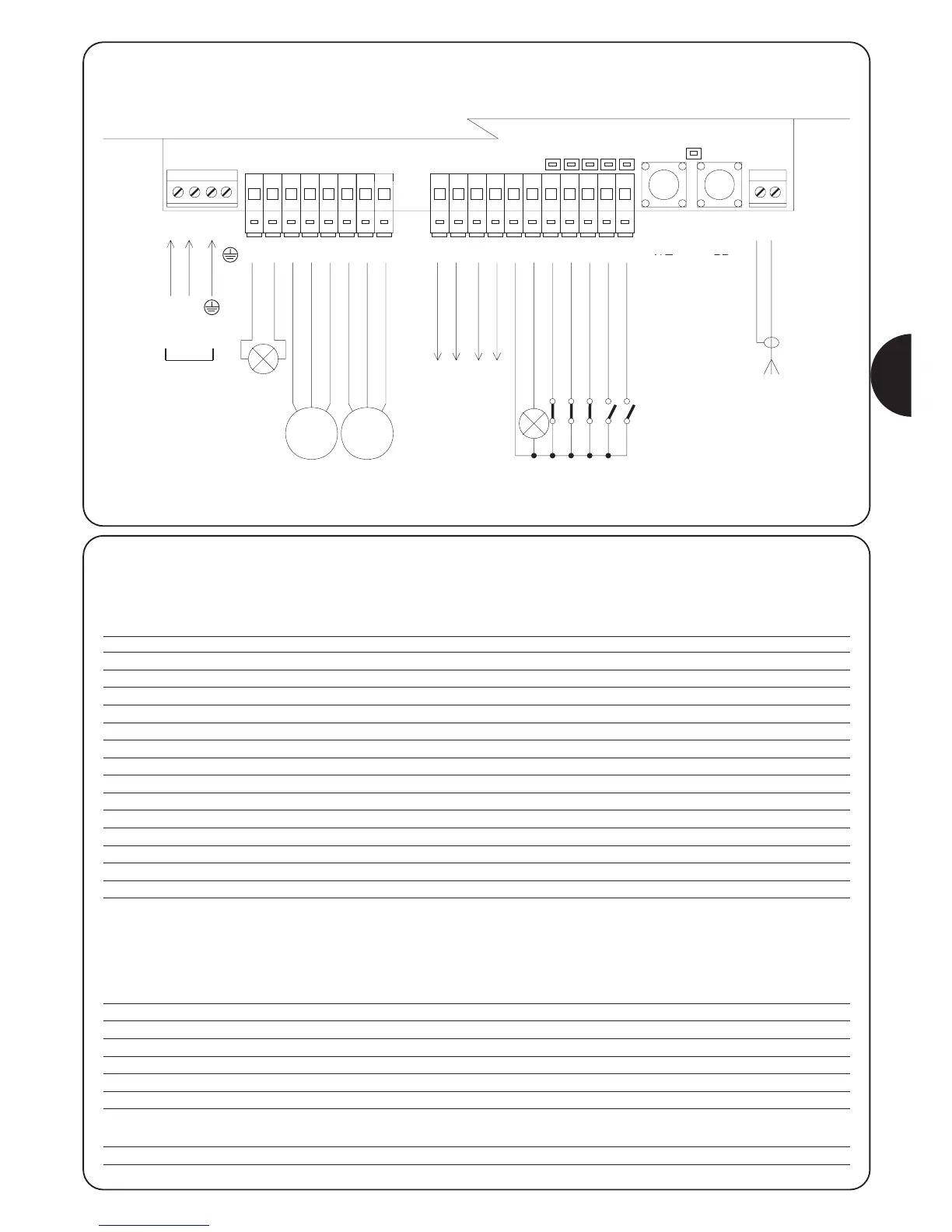

STROMZUFUHR
BLINKLEUCHTE
ANTENNE
ÖFFNET
GEMEINSAM
SCHLIEßT
ÖFFNET
GEMEINSAM
SCHLIEßT
gemeinsam 24 V
24V
0
0
24V TX PHOTO
SCA 24 Vca
HALT
FOTO
FOTO 1
SCHRITTZYKLUS
AUX
PHOTOZELLENTEST
24Vac
2.4.2) Beschreibung der Verbindungen
In folgender Tabelle finden Sie eine Beschreibung aller möglicher Anschlüsse der Steuerzentrale mit externen Geräten.
Klemmen Funktionen Beschreibung
1÷3 Stromversorgung Stromleitung vom Netz
4 Erdung Erdanschluss der Motoren
5÷6 Blinkleuchte Verbindung der Blinkleuchte bei Netzspannung (max.40W)
7÷9 Motor 1 * Verbindung des M1-Motors (unterer Flügel)
10÷12 Motor 2 * Verbindung des M2-Motors (oberer Flügel)
13÷14 Photozellentest Stromversorgung TX Fotozellen (24V max. 100mA)
15÷16 24 V-Wechselstrom Stromversorgung Betrieb, RX-Fotozellen, usw. (24V-Wechselstrom max 150 mA)
17 Gemeinsam 24 V Gemeinsam für alle Eingänge/Ausgänge Wechselstrom
18 SCA Leuchtanzeige offenes Tor (14V-Wechselstrom, max. Wechselstrom 1,5 W Wechselstrom)
19 Halt Normalerw.geschlossener Eingang mit HALT-Funktion (Notstopp, Sicherheitsblockierung)
20 Foto
Normalerw. geschlossener Eingang für Sicherheitsvorrichtungen (Photozellen, pneumatische Sicherheitsleisten)
21 Foto 1
Normalerw. geschlossener Eingang für Sicherheitsvorrichtungen (Photozellen, pneumatische Sicherheitsleisten)
22 Schritt-Schritt Eingang für zyklischen Betrieb (ÖFFNET-STOPP-SCHLIESST-STOPP)
23 AUX **Hilfseingang
24 Antenne Eingang für Antenne des Funkempfängers
* mit 2 Motoren, der erste beim Öffnen sich bewegende Motor ist Motor M2.
Die Zentrale A400 erkennt automatisch, ob nur 1 Motor installiert wurde, der mit Motor M2 verbunden werden muss.
** Eine dieser Funktionen kann am Hilfseingang AUX programmiert werden (s. Kapitel 4 “Programmierung):
Funktion Art des Eingangs Beschreibung
ÖFFNET Typ 1 TEILWEISE NA Öffnet den mit Motor 2 verbundenen Flügel vollkommen
ÖFFNET Typ 2 TEILWEISE NA Öffnet die beiden Flügel bis zur Mitte des Torlaufs
ÖFFNET NA Führt nur das Öffnungsmanöver aus
SCHLIESST NA Führt nur das Schließmanöver aus
FOTO 2 NC Funktion FOTO 2
AUSGESCHLOSSEN -- Keine Funktion
NA = normalerweise geöffnet
NC = normalerweise geschlossen
Wenn der Eingang AUX nicht anders programmiert wurde, führt er die Funktion ÖFFNET TEILWEISE Typ 1 aus.
HALT PP
LEUCHTANZEIGE OK
ACHTUNG: Photozellenanschluss mit Photozellentest (siehe 2.4.4)
Hinweis: vorprogrammierte Steuerung, für die automatische Vermessung der Arbeitszeit vorbereitet (siehe 2.5.1)
