82

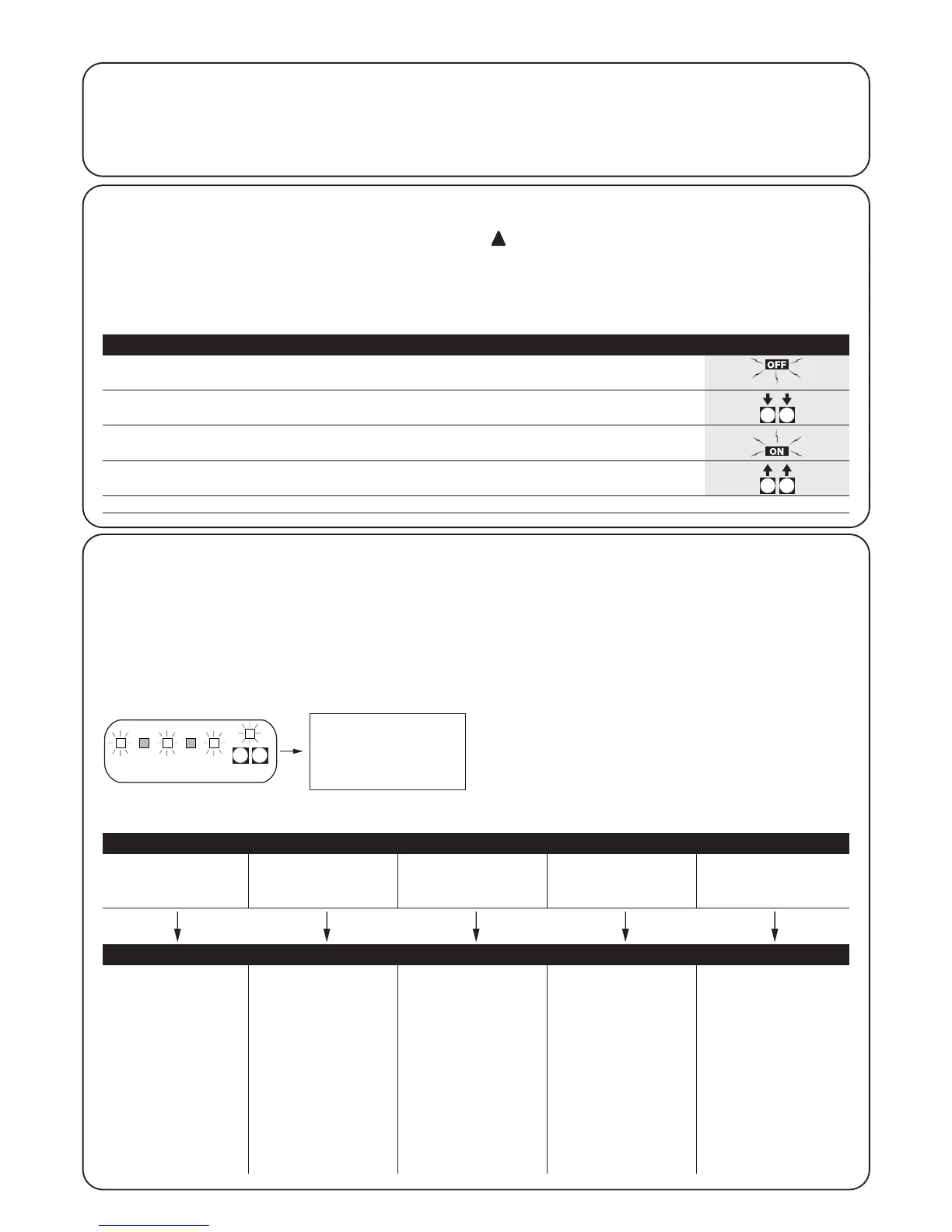

4.2) Modo de programación
Para todas las etapas de programación se utilizan sólo los dos
botones P1 y P2 que están en la tarjeta.
Además, los 5 leds “ENTRADAS”, que generalmente indican el
estado de las entradas, en este caso indican el “parámetro”
seleccionado.
Ejemplo:
Se han previsto 2 niveles de programación:
• En el primer nivel se pueden activar o desactivar las funciones.
Cada Led ENTRADAS corresponde a una función; si el Led está
encendido, la función está activa, mientras que si está apagado,
la función está desactivada.
L
ed 1 : Función “Automático”
L
ed 2 : Función “Uso comunitario”
L
ed 3 : Parpadeo previo
L
ed 4 : Cerrar después de fotocélula
L
ed 5 : Retardo de apertura
• Desde el primer nivel se puede pasar al segundo nivel en donde
se puede elegir el parámetro correspondiente a la función; a cada
Led corresponde un valor diferente que se ha de asociar al
parámetro
4.1) Cancelación de la memoria
Cada programación nueva sustituye las configuraciones anteriores;
por consiguiente, generalmente no es necesario “cancelar todo”.
De todas maneras, con esta operación sencilla se puede cancelar
totalmente la memoria:
Tras la cancelación de la memoria hay que buscar de
nuevo los topes mecánicos, mientras que todas las
funciones vuelven a los valores configurados previamente.
Primer nivel:
Led. 1 Led 2 Led 3 Led. 4 Led 5
Función Función Parpadeo Cerrar 4 segundos Retardo de
“Automático”
“
Uso comunitario” previo después de fotocélula apertura
Segundo nivel:
Parámetro: Parámetro: Parámetro: Parámetro: Parámetro:
Tiempo pausa Entrada AUX Tiempo parpadeo sensibilidad Tiempo retardo
previo amperimétrica
Led 1 : 5 s Led 1 : Abrir parcial tipo 1 Led 1 : 2 s Led 1 : Grado 1 Led 1 : 2 s
Led 2 : 10 s Led 2 : Abrir parcial tipo 2 Led 2 : 4 s Led 2 : Grado2 Led 2 : 4 s
Led 3 : 20 s Led 3 : Sólo Abrir Led 3 : 6 s Led 3 : Grado 3 Led 3 : 6 s
Led 4 : 40 s Led 4 : Sólo Cerrar Led 4 : 8 s Led 4 : Grado 4 Led 4 : 8 s
Led 5 : 80 s Led 5 : Fotocélula 2 Led 5 : 10 s Led 5 : Grado 5 Led 5 : 10 s
Leds apagados: Leds apagados:
entrada desconectada
sistema amperimétrico desconectado
Grado 1 = más sensible
Grado 5 = menos sensible
Todas las funciones descritas en el capítulo “Funciones
programables” se pueden elegir a través de una etapa de
programación que finaliza con la memorización de las elecciones
realizadas.
En la central hay una memoria que conserva las funciones y los
parámetros correspondientes a la automatización.
4) Programación
3s
Tabla “A1” Para cancelar la memoria Ejemplo
1. Apague la alimentación de la central
2. Oprima y mantenga apretados los botones P1 y P2 en la tarjeta
3. Encienda la alimentación de la central
4. Espere 3 segundos como mínimo y luego suelte los dos botones
Nota: si se ha cancelado correctamente la memoria todos los leds se apagan por 1 segundo
