42
La plupart des connexions sont extrêmement simples, pour une
bonne part il sagit de connexions directes à un seul utilisateur ou
contact.
Les figures qui suivent donnent quelques exemples de connexion
des dispositifs extérieurs.
2.4.3) Notes sur les connexions
12345
12345
12345
12
12
12
LED OK
TX
PHOTO 1
PHOTO 2
RX
TX RX
TX RX
13
P1 P2 24 25
14 15 16 17 18 19 20 21 22 23
13
TX
1 123452
LED OK
P1 P2 24 25
RX
14 15 16 17 18 19 20 21 22 23
Larmoire de commande A400 dispose de série de la fonction de
PHOTO-TEST. Cette fonction constitue une excellente solution en
termes de fiabilité pour les dispositifs de sécurité et permet
datteindre, en ce qui concerne lensemble armoire + dispositifs de
sécurité, la "catégorie 2" selon la norme UNI EN 954-1 (éd.
12/1998).
À chaque fois quune manœuvre est commandée, tous les
dispositifs de sécurité sont contrôlés et la manœuvre commence
uniquement si le test est positif. Tout cela nest possible que si lon
emploie une configuration particulière pour les connexions des
dispositifs de sécurité, en pratique lalimentation des émetteurs des
photocellules "TX" est séparée de celle des récepteurs "RX".
De plus, la fonction SYNCHRONISME (disponible dans toutes les
photocellules NICE) est lunique méthode pour garantir que deux
paires de photocellules ninterfèrent pas entre elles).
Les entrées soumises à la procédure de photo-test sont PHOTO,
PHOTO1 et l’entrée AUX si elle est configurée comme PHOTO2. La phase de
photo-test a lieu au début de chaque manœuvre et ne peut pas être exclue ;
par conséquent, si l’une de ces entrées n’est pas utilisée, il faut la connecter
à la borne n°13 (voir les schémas ci-dessous pour les exemples de
connexion).
2.4.4) Photo-test
Le clignotement lent signale la
manœuvre douverture
Le clignotement rapide signale la
manœuvre de fermeture
La lampe allumée fixe indique le
portail ouvert

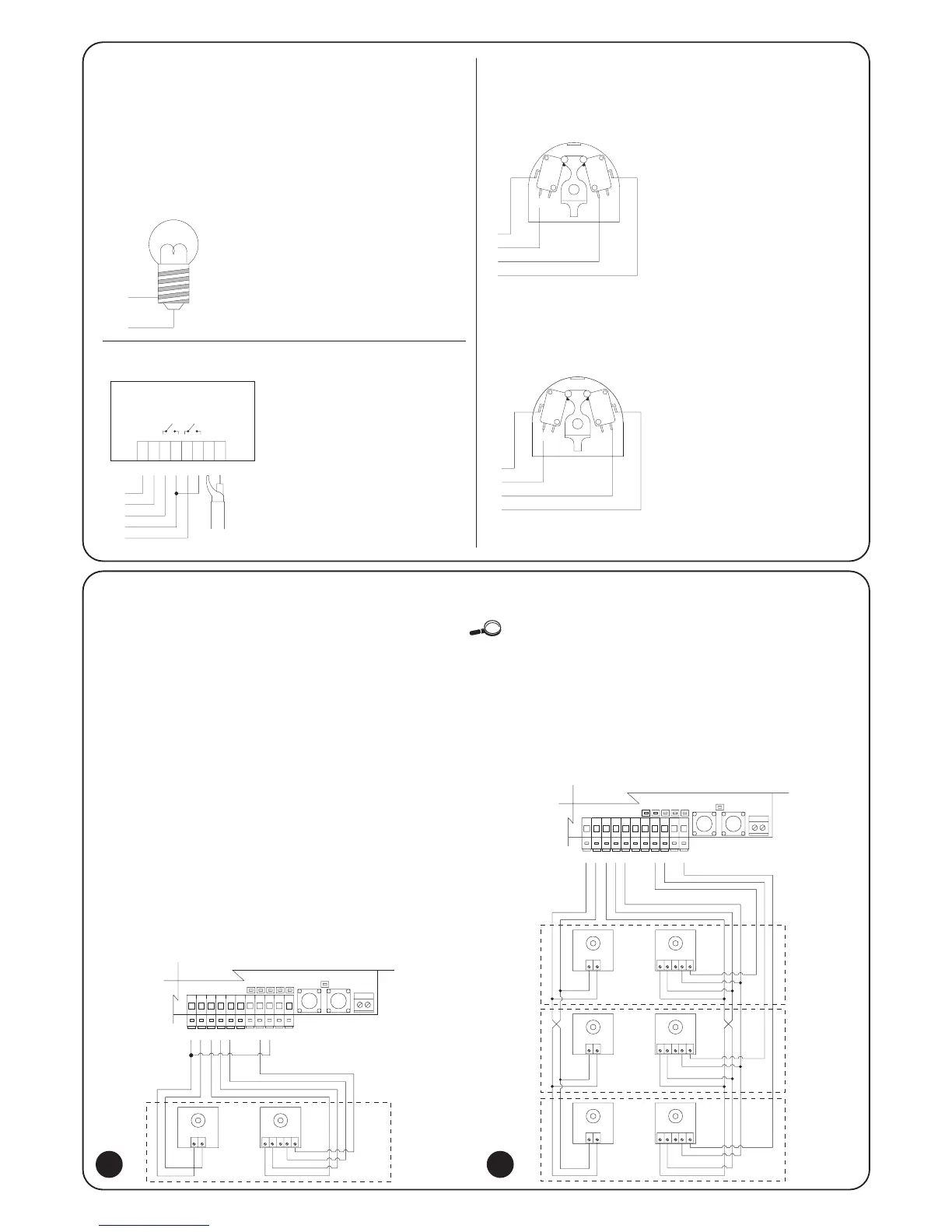

S
chéma de connexion des photocellules PHOTO,
PHOTO1 et PHOTO2
Schéma de connexion seulement avec la photocellule PHOTO
Exemple 1
Comment connecter le sélecteur
pour effectuer les fonctions PAS-
À-PAS et HALTE
E
xemple 2
C
omment connecter le sélecteur
pour effectuer les fonctions PAS-
À-PAS et une de celles qui sont
prévues par lentrée auxiliaire
(PIÉTONS, OUVRE SEULEMENT,
FERME SEULEMENT...)
24V
1,5W
17
18
Exemple de connexion dune radio
extérieure alimentée à 24 Vca
1er Canal
PAS-À-PAS
2e Canal
AUX
15
1
24V
0V
12
2345612
16
22
17
23
C
onnexion Voyant P.O.
C
onnexion radio extérieure
Connexion sélecteur à clé
PASSO
PASSO
ALT
17
22
19
17
COM
NA NC
COM
PASSO
PASSO
AUX
17
22
23
17
NA NA
COM COM
2 3
PAS-À-
PAS
HALTE
PAS-À-
PAS
AUX
NO
NF
NO
NO
