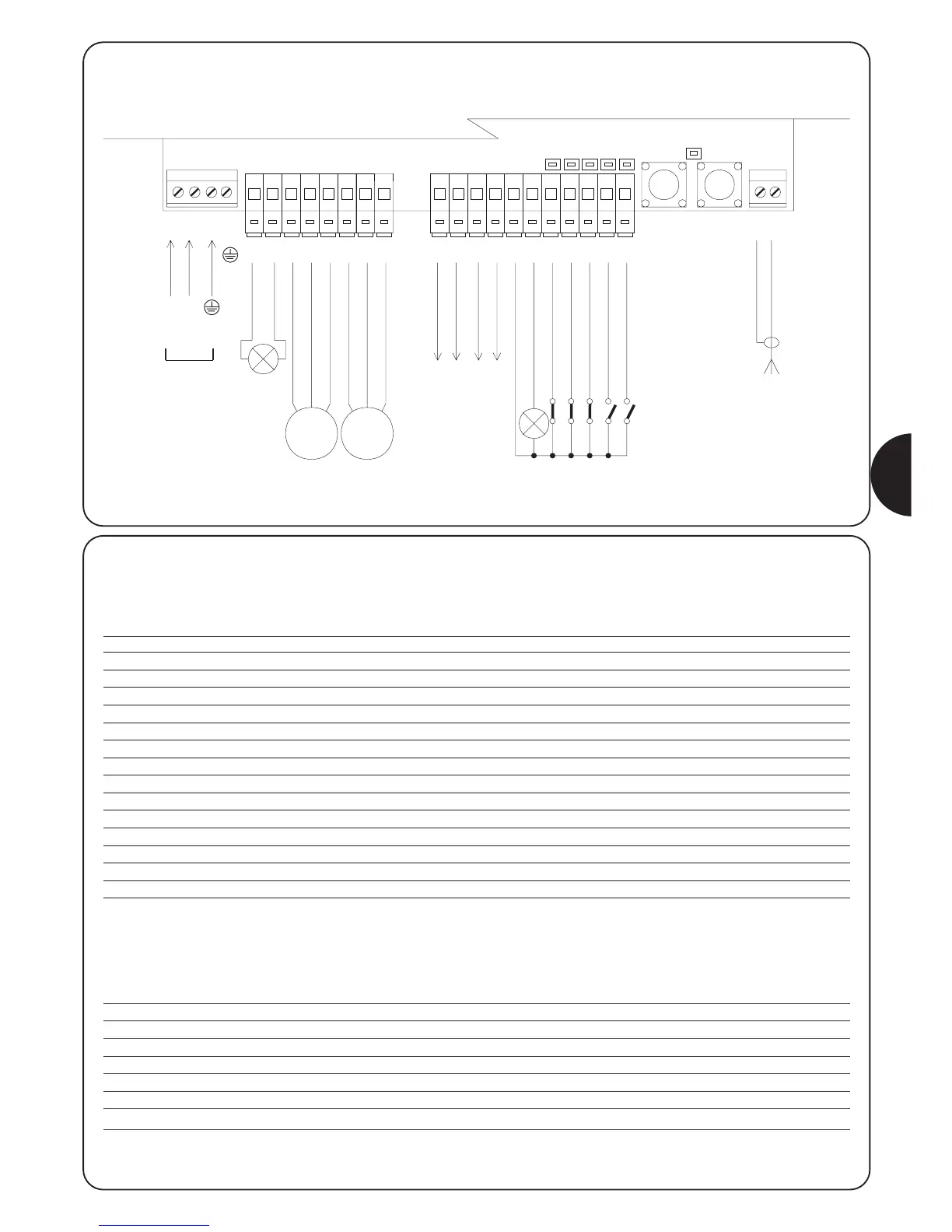

2.4.1) Esquema eléctrico
1
LN
M1 M2
2
5 6 7 8 9 101112 1314 151617181920212223
24 25
34
P1
ALT
LED OK
P2
PP
ALIMENTACIÓN
LUZ INTERMITENTE
ANTENA
ABRIR
COMÚN
CERRAR
ABRIR
COMÚN
CERRAR
COMÚN 24V
24V
0 0
24V TX FOTOCÉLULA
SCA 24 Vca
STOP (NC)
FOTOCÉLULA (NC)
FOTOCÉLULA 1 (NC)
PASO A PASO (NA)
AUX (NX)
FOTOTEST
24Vac
2.4.2) Descripción de las conexiones
Damos una descripción breve de las posibles conexiones de la central hacia el exterior.
Bornes Funciones Descripción
1÷3 AlimentaciónLínea de alimentación desde red
4 Tierra Conexión a tierra de los motores
5÷6 Luz intermitente Conexión de la luz intermitente a tensión de red (máx. 40W)
7÷9 Motor 1 *Conexión del motor M1 (hoja inferior)
10÷12 Motor 2 *Conexión del motor M2 (hoja superior)
13÷14 Fototest Alimentación TX fotocélulas (24 Vca máx. 100 mA)
15÷16 24 Vca Alimentación servicios, RX fotocélulas, etc. (24 Vca máx. 150 mA)
17 Común 24 Vca Común para todas las entradas/salidas
18 SCA Indicador luminoso Cancela Abierta (24Vca máx. 1,5W)
19 Stop Entrada NC con función de STOP (emergencia, bloqueo de seguridad)
20 Fotocélula Entrada NC para dispositivos de seguridad (fotocélulas, bordes neumáticos)
21 Fotocélula 1 Entrada NC para dispositivos de seguridad (fotocélulas, bordes neumáticos)
22 Paso a paso Entrada para funcionamiento cíclico (ABRIR - STOP - CERRAR - STOP)
23 AUX ** Entrada auxiliar
24÷25 Antena Entrada para la antena del radiorreceptor
* Con 2 motores, el primero que se mueve para la apertura es el motor M2.
La central A400 reconoce automáticamente si hay un solo motor instalado que se deberá conectar a M2.
** La entrada auxiliar AUX se puede programar en una de estas funciones (véase capítulo 4 “Programación”)
Función Tipo entrada Descripción
ABRIR PARCIAL tipo 1 NA Abre completamente la hoja conectada al motor M2
ABRIR PARCIAL tipo 2 NA Abra las 2 hojas hasta la mitad de la carrera
ABRIR NA Ejecuta sólo la maniobra de apertura
CERRAR NA Ejecuta sólo la maniobra de cierre
FOTOCÉLULA 2 NC Función FOTOCÉLULA 2
DESCONECTADO -- Ninguna función
Si no se ha programado de otra manera, la entrada AUX cumple la función ABRIR PARCIAL tipo 1
STOP
ATENCIÓN: conexión fotocélulas con Fototest (véase cap. 2.4.4)
Nota: central preprogramada y preparada para medir automáticamente el tiempo de funcionamiento (véase cap. 2.5.1)
