FR-5
Installation
Installation mécanique
Déballage du variateur
Vérifiez les éléments suivants après avoir déballé le variateur.
En cas d’anomalies constatées parmi celles indiquées ci-dessus, contactez immédiatement votre revendeur ou
votre représentant Omron-Yaskawa Motion Control.
Vérification du site d’installation
Avant d’installer le variateur, vérifiez les éléments suivants :
• Assurez-vous que la température ambiante n’est pas dépassée.
• Installez le variateur dans un endroit propre sans brume d'huile ni poussière. Il peut être installé dans une
armoire totalement fermée, complètement protégée des poussières flottantes.
• Lors de l'installation ou de la mise en marche du variateur, prenez toujours un soin particulier à ce que les
poussières de métaux, d'huile, d'eau ou d'autres corps étrangers ne pénètrent pas dans le variateur.
• N'installez pas le variateur sur un matériau combustible, tel que le bois.
•
Installez le variateur dans un endroit ne contenant aucune matière radioactive et aucun matériau combustible.
• Installez le variateur dans un endroit ne contenant ni gaz ni liquide nocifs.
• Installez le variateur dans un endroit qui n'est pas exposé à des vibrations excessives.
• Installez le variateur dans un endroit ne contenant aucun chlorure.
• Installez le variateur dans un endroit non exposé à la lumière directe du soleil.

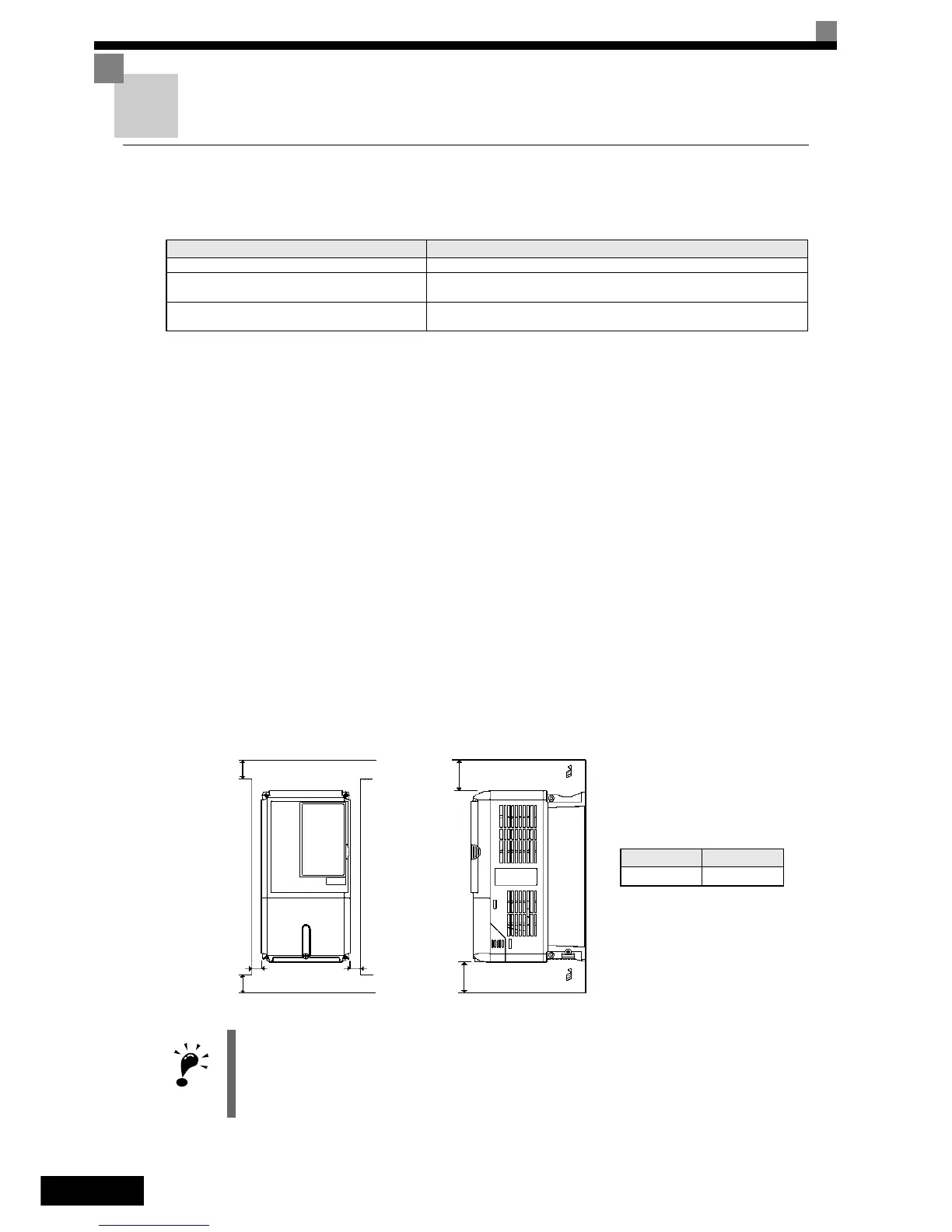

Orientation pour l’installation
Installez le variateur verticalement de manière à ne pas réduire l'effet de refroidissement. Lors de l'installation du
variateur, conservez toujours l'espace requis comme suit pour permettre une dissipation normale de la chaleur.
Elément Méthode
Le variateur livré correspond-il au modèle commandé ?
Vérifiez la référence du modèle (plaque placée située sur le côté du variateur).
Le variateur est-il endommagé ?
Inspectez la surface extérieure du variateur pour détecter toute éraflure ou tout
autre dommage résultant de l'expédition.
Des vis ou autres composants sont-ils desserrés de
façon lâche ?
Utilisez un tournevis ou d'autres outils pour vérifier le serrage des composants.
1. Le même espace est requis horizontalement et verticalement pour les variateurs IP00, IP20 et NEMA 1.
2. Retirez systématiquement le capot de protection après avoir installé dans une armoire de commande
un variateur avec une sortie maximale de 18,5 kW.
Fournissez toujours un espace suffisant pour la suspension par boulons à œil et les fils du circuit principal lors
de l'installation d'un variateur dans une armoire de commande avec une sortie supérieure ou égale à 22 kW.
A
50 mm min.
30 mm min.
30 mm min.
B
120 mm min.
Air
Air
Espace vertical
Espace horizontal
A B
50 mm 120 mm
IMPORTANT
