RU-11
Управление с клавиатуры

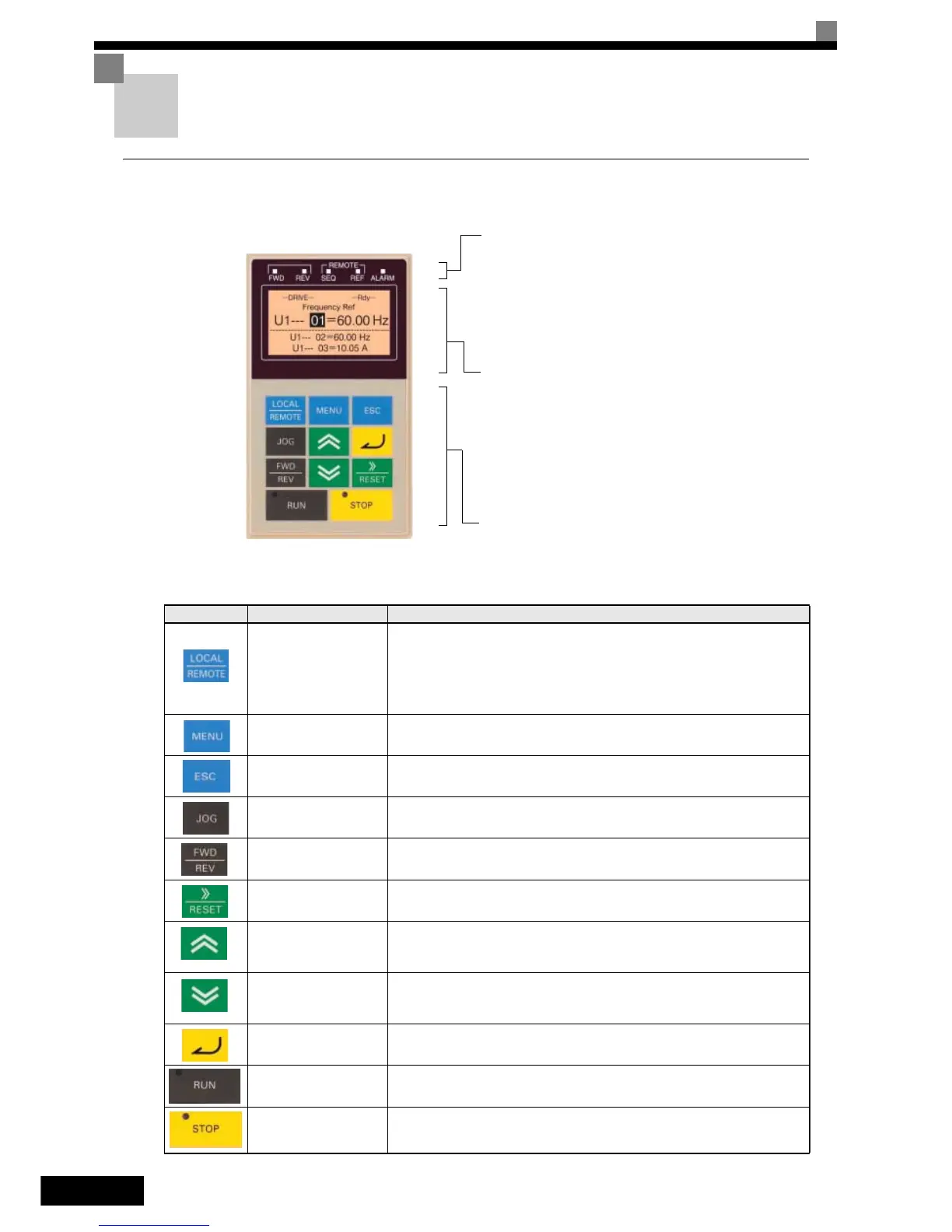

Цифровая панель управления (опция)
Ниже приведены названия и функции клавиш цифровой панели управления
Клавиши цифровой панели управления
Примечание: За исключением рисунков далее по тексту будут использоваться названия клавиш, приведенные в этой таблице.
Клавиша Название Функция
Клавиша LOCAL/
REMOTE (ЛОКАЛЬНОЕ/
ДИСТАНЦИОННОЕ)
Переключение между управлением с помощью цифровой панели
(ЛОКАЛЬНОЕ) и Переключение между управлением от цифровой панели
(ЛОКАЛЬНОЕ) и настройками параметров b1-01 и b1-02 (ДИСТАНЦИОННОЕ).
Данную клавишу можно разблокировать или заблокировать параметром o2-01.
(ДИСТАНЦИОННОЕ). Данную клавишу можно разблокировать или
заблокировать параметром o2-01.
Клавиша MENU (МЕНЮ) Выбор пунктов меню (режимов).
Клавиша ESC (ОТМЕНА)
Возврат в состояние, предшествующее нажатию клавиши DATA/ENTER
(ДАННЫЕ/ВВОД)
Клавиша JOG
(ТОЛЧКОВЫЙ ХОД)
Включает толчковый ход, когда управление инвертором производится
с цифровой панели и d1-18 = 0.
Клавиша FWD/REV
(ВПЕРЕД/НАЗАД)
Выбор направления вращения двигателя, когда управление инвертором
производится с цифровой панели.
Клавиша Shift/RESET
(Сдвиг/СБРОС)
Выбор разряда в режиме программирования параметров.
Также действует как клавиша «Сброс» в случае возникновения ошибки.
Клавиша «Увеличение»
Выбор пунктов меню, установка номеров параметров и дискретное увеличение
задаваемых значений.
Также используется для перехода к следующему пункту или данным.
Клавиша «Уменьшение»
Выбор пунктов меню, установка номеров параметров и дискретное уменьшение
задаваемых значений.
Также используется для перехода к предыдущему пункту или данным.
Клавиша ДАННЫЕ/ВВОД
Вход в пункт меню, выбор параметра, подтверждение измененного значения
параметра.
Клавиша RUN (ПУСК)
Запуск работы инвертора, когда управление инвертором производится с
цифровой панели.
Клавиша STOP (СТОП)
Прекращение работы инвертора. Если для управления используется не
цифровая панель, а иной источник команд, данную клавишу можно
разблокировать или заблокировать параметром o2-02.
Индикаторы состояния привода
FWD: Светится, когда подана команда «Ход вперед».
REV: Светится, когда подана команда «Обратный ход».
SEQ: Светится, когда источником подачи команды "Ход"
выбрана не цифровая панель управления
REF: Светится, источником задания частоты выбрана не
цифровая панель управления
ALARM: Светится при возникновении ошибки или
формировании предупреждения.
Дисплей для отображения информации
Служит для отображения контролируемых данных, номеров
параметров и заданных значений.
Режим (отображается в левом верхнем углу дисплея)
DRIVE: Светится в режиме «Привод».
QUICK: Светится в режиме «Быстрое программирование».
ADV: Светится в режиме «Расширенное
программирование».
VERIFY: Светится в режиме «Сравнение».
A. TUNE:
Светится в режиме «Автонастройка».
Клавиши
Служат для выполнения операций, например, задания и
просмотра параметров, контроля значений, автонастройки.
