ES-7
• Utilice siempre un cable de tierra que cumpla las normativas técnicas sobre equipamiento eléctrico
y minimice su longitud.
El variador provoca corriente de fuga. Por lo tanto, si la distancia entre el electrodo de tierra y el terminal
de tierra es demasiado larga, el potencial en el terminal de tierra del variador se volverá inestable.
• Cuando utilice varios variadores, no forme lazos en el cable de tierra.

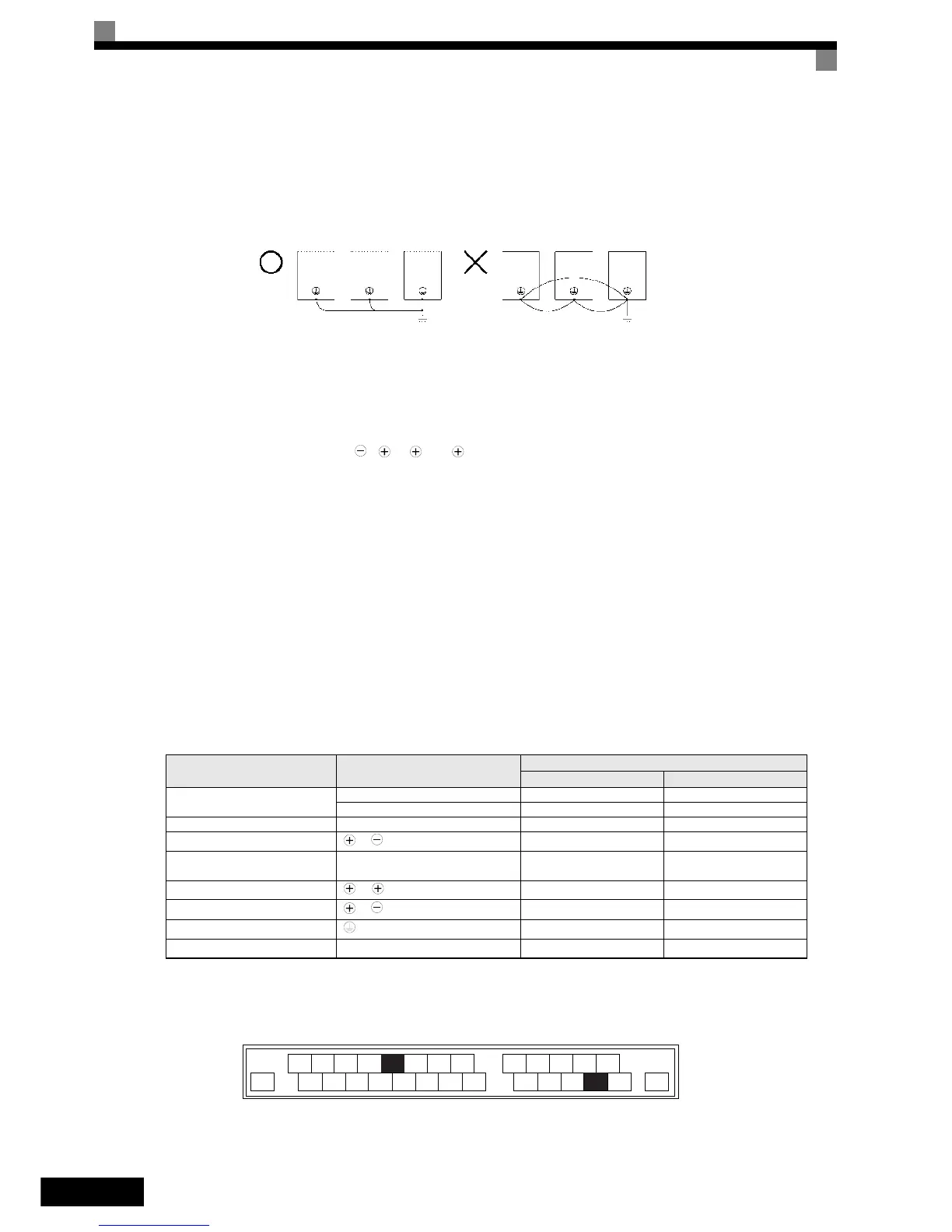

Fig. 1 Cableado a tierra
Precauciones para el cableado del circuito de control
Tenga en cuenta las siguientes precauciones para el cableado de los circuitos de control.
• Separe el cableado del circuito de control del cableado del circuito principal (terminales R/L1, S/L2, T/L3,
B1, B2, U/T1, V/T2, W/T3, , 1, 2, y 3, PO, NO) y otras líneas de alta potencia.
• Separe el cableado para los terminales del circuito de control MA, MB, MC, M1, M2, M3, M4, M5 y M6
(salidas de contacto) del cableado a otros terminales del circuito de control.
• Si se utiliza una fuente de alimentación externa auxiliar, ésta deberá ser una fuente contenida en la lista UL
Clase 2.
• Utilice cable de par trenzado o cable de par trenzado apantallado para los circuitos de control para prevenir
fallos en el funcionamiento.
• Conecte el blindaje de los cables a tierra con la mayor superficie de contacto posible entre el blindaje y tierra.
• El blindaje del cable se debe conectar a tierra en ambos extremos del cable.
Terminales del circuito principal
Las funciones de los terminales del circuito principal se resumen según los símbolos de terminal en la Tabla 1.
Cablee los terminales adecuadamente para los usos deseados.
Tabla 1 Funciones de los terminales del circuito principal (Clase 200 V y Clase 400 V)
Terminales del circuito de control
La Fig. 2 muestra la disposición de los terminales de control Las funciones de los terminales del circuito
de control se muestran en la Tabla 2. Utilice los terminales apropiados para los usos deseados.
Fig. 2 Disposición de los terminales de control
Empleo Símbolo de terminal
Modelo: CIMR-L7Z
Clase 200 V Clase 400 V
Entrada de alimentación del
circuito principal
R/L1, S/L2, T/L3 23P7 a 2.055 43P7 a 4.055
R1/L11, S1/L21, T1/L31 2.022 a 2.055 4.022 a 4.055
Salidas del variador U/T1, V/T2, W/T3 23P7 a 2.055 43P7 a 4.055
Terminales de bus de c.c.
1,
23P7 a 2.055 43P7 a 4.055
Conexión de la unidad de
resistencia de freno
B1, B2 23P7 a 2.018 43P7 a 4.018
Conexión de la reactancia de c.c.
1, 2
23P7 a 2.018 43P7 a 4.018
Conexión de la unidad de freno
3,
2.022 a 2.055 4.022 a 4.055
Conexión a tierra 23P7 a 2.055 43P7 a 4.055
Fuente de alimentación de control PO, NA 23P7 a 2.055 43P7 a 4.055
Sí
NO
+V
SC SC SC
BB
A1 AC
E(G) S1
S2
S3 S4
S5 S6 S7 BB1
M5
M6
M3
M4
MA MB MC
M1
M2
E(G)
