Подключение электрических цепей
Монтаж инверторов и ЭМС-фильтров
Для выполнения требований ЭМС соблюдайте
следующие правила:
• Используйте сетевой фильтр.
• Для подключения двигателя используйте
экранированные кабели.
• Инвертор и фильтр монтируйте на заземленную
токопроводящую пластину.
• Для обеспечения минимально возможного импеданса
цепи заземления перед монтажом удалите всю краску
и грязь.
Подключение входных силовых цепей
При подключении цепей ввода электропитания необходимо
соблюдать следующие предосторожности.
• Используемый в цепях питания (R/L1, S/L2 и T/L3)
автоматический выключатель в литом корпусе должен
быть пригоден для работы с инвертором.
•
Применяемый автоматический выключатель, срабатывающий по току утечки на землю, должен
обнаруживать любые токи утечки, чтобы обеспечить надежную защиту от токов утечки на землю.
• На входе инвертора допускается использовать электромагнитный контактор или другое
коммутационное устройство. Не следует включать инвертор чаще одного раза в час.
• Фазы входного напряжения (R/S/T) можно подключать в любой последовательности.
• В случае подключения инвертора к силовому трансформатору большой мощности (600 кВт
и выше), а также в случае включения фазокомпенсирующего конденсатора поблизости от
инвертора, через входную силовую цепь может протекать ток чрезвычайно высокой
амплитуды, который может вывести инвертор из строя. В качестве меры защиты установите
на входе инвертора дополнительный дроссель переменного тока или подсоедините
к соответствующим клеммам инвертора дроссель постоянного тока.
• При наличии вблизи инвертора индуктивных нагрузок используйте устройство ограничения
перенапряжений или диод. Индуктивной нагрузкой являются электромагнитные контакторы
(пускатели), электромагнитные реле, электромагнитные клапаны, электромагниты
и электромагнитные тормозные устройства.
Подключение выходных силовых цепей
При подключении выходных силовых цепей соблюдайте следующие меры предосторожности.
• Никогда не подавайте электропитание на выходные клеммы инвертора. Это может привести
к повреждению инвертора.
• Никогда не замыкайте выходные клеммы между собой или на землю. Это может привести
к повреждению инвертора.
• Не используйте фазокомпенсирующие конденсаторы. Это может привести к выходу из строя
инвертора и конденсаторов.
•
Проверьте логику управления и убедитесь в том, что электромагнитный контактор между инвертором
и двигателем НЕ ВКЛЮЧАЕТСЯ и НЕ ВЫКЛЮЧАЕТСЯ во время работы инвертора. Включение
электромагнитного контактора при работе инвертора приведет к возникновению большого пускового
тока, который может вызвать срабатывание защиты инвертора от перегрузки по току.
Подключение цепи заземления
Для цепи заземления необходимо соблюдать следующие требования.
• Проводник заземления не должен одновременно использоваться другими устройствами,
например, сварочными аппаратами или силовыми установками.
• Проводник цепи заземления должен соответствовать техническим стандартам на
электрическое оборудование и иметь минимальную длину. Инвертор создает ток утечки.

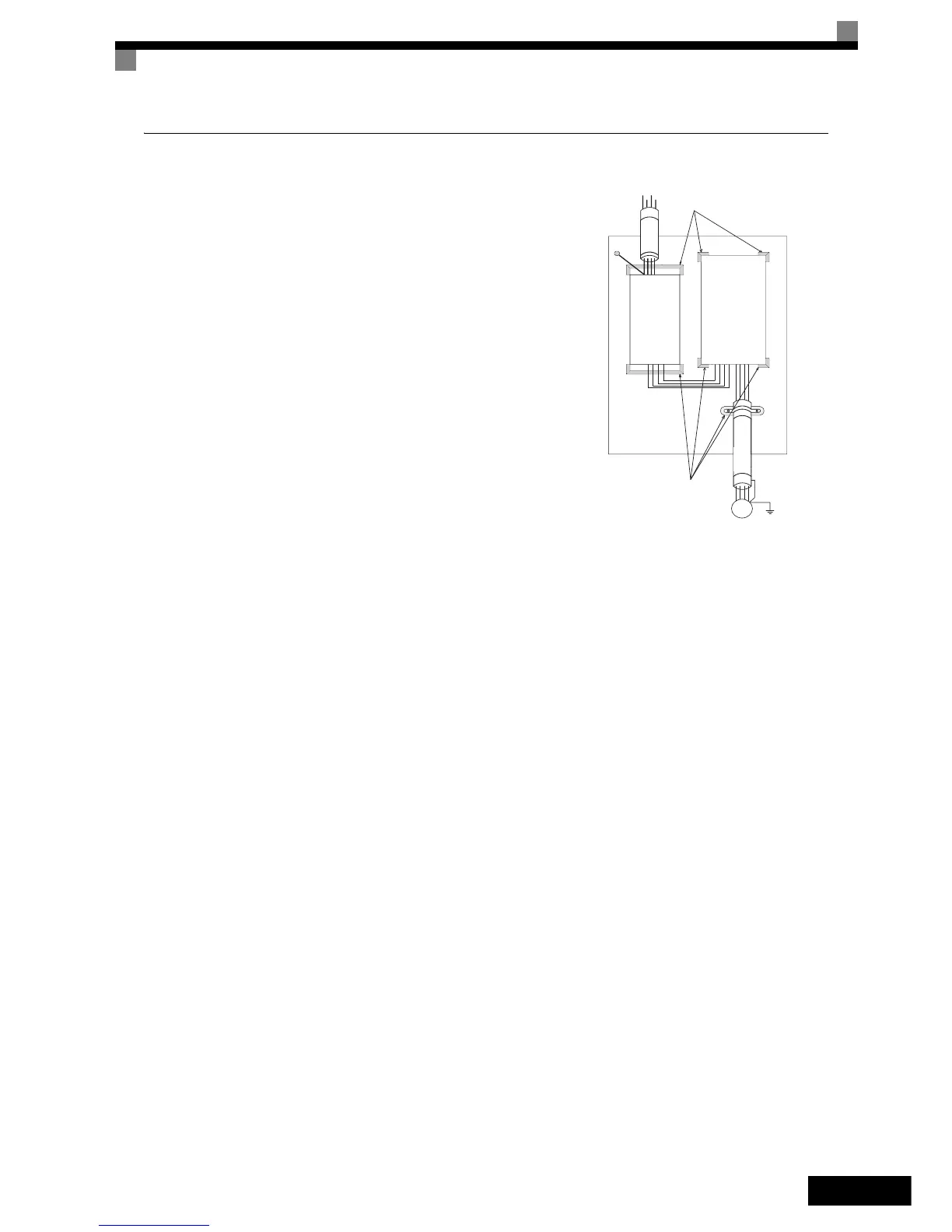

PE
L1
L2
L3
PE
фильтр
Сетевой
Нагрузка
GND
L1
L2
L3
GND
U
V
W
M
~3
Инвертор
Заземляющие поверхности
Удалите краску
и любое другое покрытие!
Заземляющие
поверхности
Удалите краску
и любое другое
покрытие!
Кабель как можно
меньшей длины
Заземленная
металлическая
пластина
Экраниро-
ванный
кабель
двигателя
