FR-28

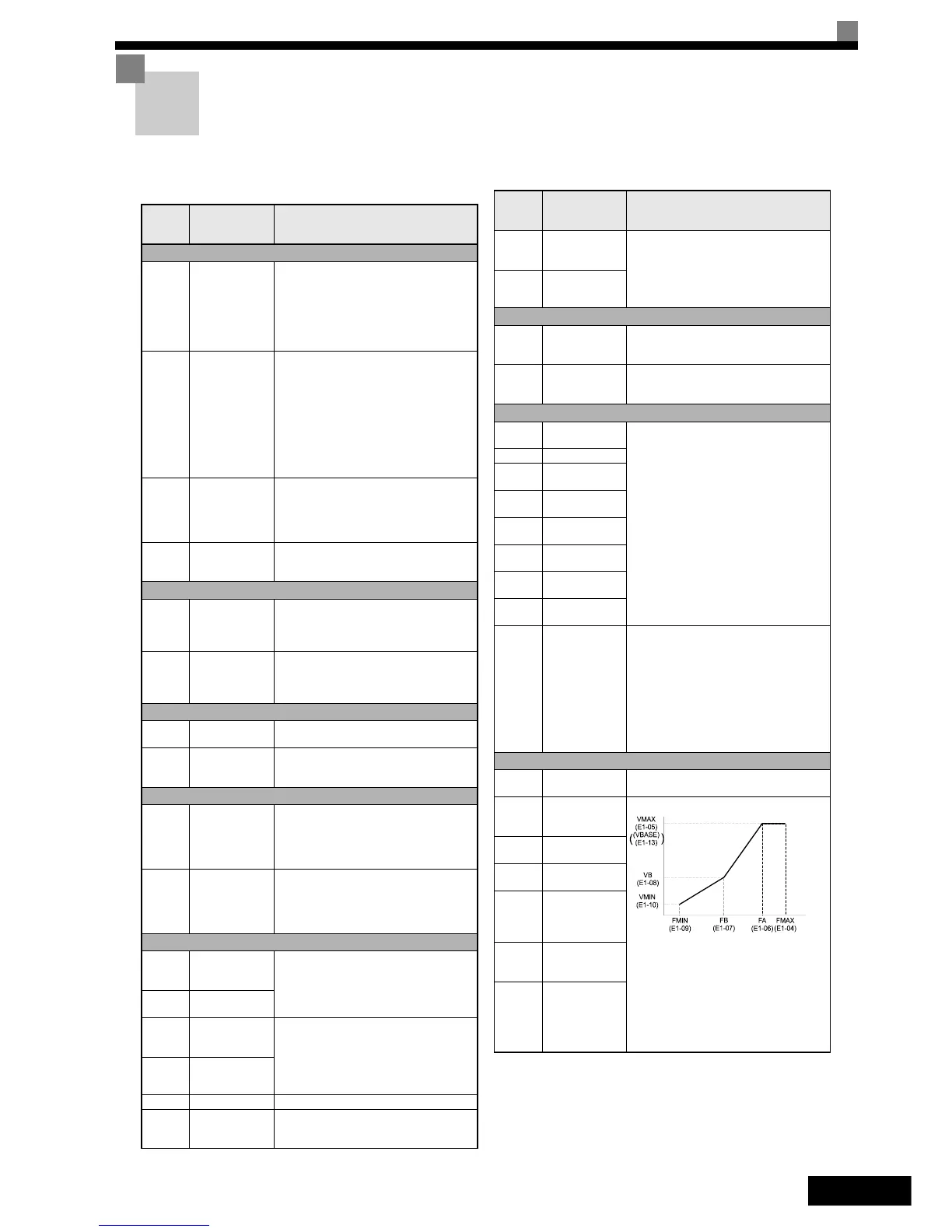

Tableau des paramètres
Remarque : Les réglages usine apparaissent en gras.
Numéro
du para-
mètre
Nom Description
Initialisation des données
A1-00
Sélection de la
langue de
l’affichage de la
console
numérique
(JVOP-160-OY
uniquement)
0 :Anglais
1 :Japonais
2 :Deutsch
3 :Français
4 :Italiano
5 :Español
6 :Português
A1-01
Niveau d'accès
du paramètre
0 :Surveillance uniquement (mode de
surveillance et réglage de A1-01 et A1-04.)
1 :Utilisée pour sélectionner les paramètres
(seuls les paramètres de A2-01 à A2-32
peuvent être lus et définis).
2 :Avancé
(les paramètres peuvent être lus et
réglés aussi bien en mode de
programmation rapide qu'en mode
de programmation avancée (A))
A1-02
Sélection de la
méthode de
contrôle
0 :Contrôle V / f
2 :Vecteur en boucle ouverte
3 :Vecteur en boucle fermée
6 :Vecteur en boucle fermée pour
moteurs PM
A1-03 Initialiser
0: Pas d'initialisation
1110 :Initialiseles paramètres utilisateur
2220 :Initialise le paramètre d'origine
Source de séquence / référence
b1-01
Sélection source
de référence
0 :Console numérique
1 :Borne du circuit de contrôle
(entrée analogique)
3 :Carte d'option
b1-02
Sélection source
de commande
RUN
0 :Console numérique
1 :Borne du circuit de contrôle
(entrées numériques multifonctions)
3 :Carte d'option
Paramètres d’accélération / de décélération
C1-
Temps d'accél. /
décél. 1
Se reporter à page 1-22
C2-
Caractéristique
de courbe en S
Permet de régler les temps de courbe en S
sur les changement de vitesse pour réduire
la poussée. Se reporter à page 1-22
Compensation par combinaison
C3-01
Gain de
compensation
par combinaison
• Augmentez la valeur si la valeur de
compensation par combinaison est trop
basse.
• Diminuez la valeur si la combinaison est
surcompensée.
C3-02
Retard de la
compensation
par combinaison
• Diminuez la valeur si la réponse
de la compensation par combinaison
est faible.
• Lorsque la vitesse n'est pas stable,
augmentez la valeur de réglage.
Régulateur automatique de vitesse (ASR)
C5-01
Gain
proportionnel (P)
ASR 1
Permet de régler le gain proportionnel
1 et au temps intégral 1 de la boucle de
contrôle de vitesse (ASR) de la fréquence
C5-07.
C5-02
Temps intégral (I)
ASR 1
C5-03
Gain
proportionnel (P)
ASR 2
Permet de régler le gain proportionnel 2
et au temps intégral 2 de la boucle de
contrôle de vitesse (ASR) de la fréquence
minimum.
Cette configuration n’est active que pour
les accélérations.
C5-04
Temps intégral (I)
ASR 2
C5-06 Retard ASR Règle le temps de retard de sortie ASR.
C5-07
Fréquence de
commutation
ASR
Règle la fréquence de communication
entre Gain proportionnel 1, 2,3 et Temps
intégral 1, 2, 3.
C5-09
Gain
proportionnel (P)
ASR 3
Permet de régler le gain proportionnel 3
et au temps intégral 3 de la boucle de
contrôle de vitesse (ASR) de la fréquence
minimum.
Cette configuration n’est active que pour
les décélérations.
C5-10
Temps intégral (I)
ASR 3
Configuration de la fréquence de découpage
C6-02
Sélection de la
fréquence de
découpage 1
Sélectionne la fréquence de découpage des
modes de contrôle des moteurs à induction.
C6-11
Sélection de la
fréquence de
découpage 2
Sélectionne la fréquence de découpage des
modes de contrôle des moteurs PM.
Réglages de la vitesse
d1-01 à
d1-08
Multi-vitesse réf.
1 à 8
Se reporter à page 19-Séquence de
sélection de vitesse en utilisant les entrées
numériques
d1-09 Vitesse nominale
d1-10
Vitesse
intermédiaire 1
d1-11
Vitesse
intermédiaire 2
d1-12
Vitesse
intermédiaire 3
d1-13
Vitesse de
recadrage
d1-14
Vitesse
d’inspection
d1-17
Vitesse de
cadrage
d1-18
Sélection de
priorité de
vitesse
0 :Utilisez la référence de multi-vitesse
(d1-01 à d1-08)
1 :La référence grande vitesse est
prioritaire.
2 :Le référence de vitesse de cadrage est
prioritaire.
3 :Utilisez la référence de multi-vitesse.
Si aucune vitesse n'est sélectionnée,
le signal up / down signal est désactivé.
Se reporter à page 1-19
Réglage du schéma V / f
E1-01
Paramètre de la
tension d'entrée
Ce paramètre sert de valeur de référence
dans les fonctions de protection.
E1-04
Fréquence de
sortie maximale
(FMAX)
Pour régler les caractéristiques V / f dans un
alignement absolu, entrer les mêmes valeurs
de réglage pour E1-07 et E1-09. Dans ce
cas, le réglage de E1-08 sera ignoré.
Veillez à ce que les quatre fréquences
soient définies de la manière suivante :
E1-04 (FMAX) ≥ E1-06 (FA) > E1-07
(FB) ≥ E1-09 (FMIN)
E1-05
Tension de sortie
maxi. (VMAX)
E1-06
Fréquence de
base (FA)
E1-08
Tension
moyenne de
fréquence de
sortie (VB)
E1-10
Tension mini. de
la fréquence de
sortie (VMIN)
E1-13
Tension de base
(VBASE)
Numéro
du para-
mètre
Nom Description
Tension de sortie (V)
Fréquence (HZ)
