PT-11

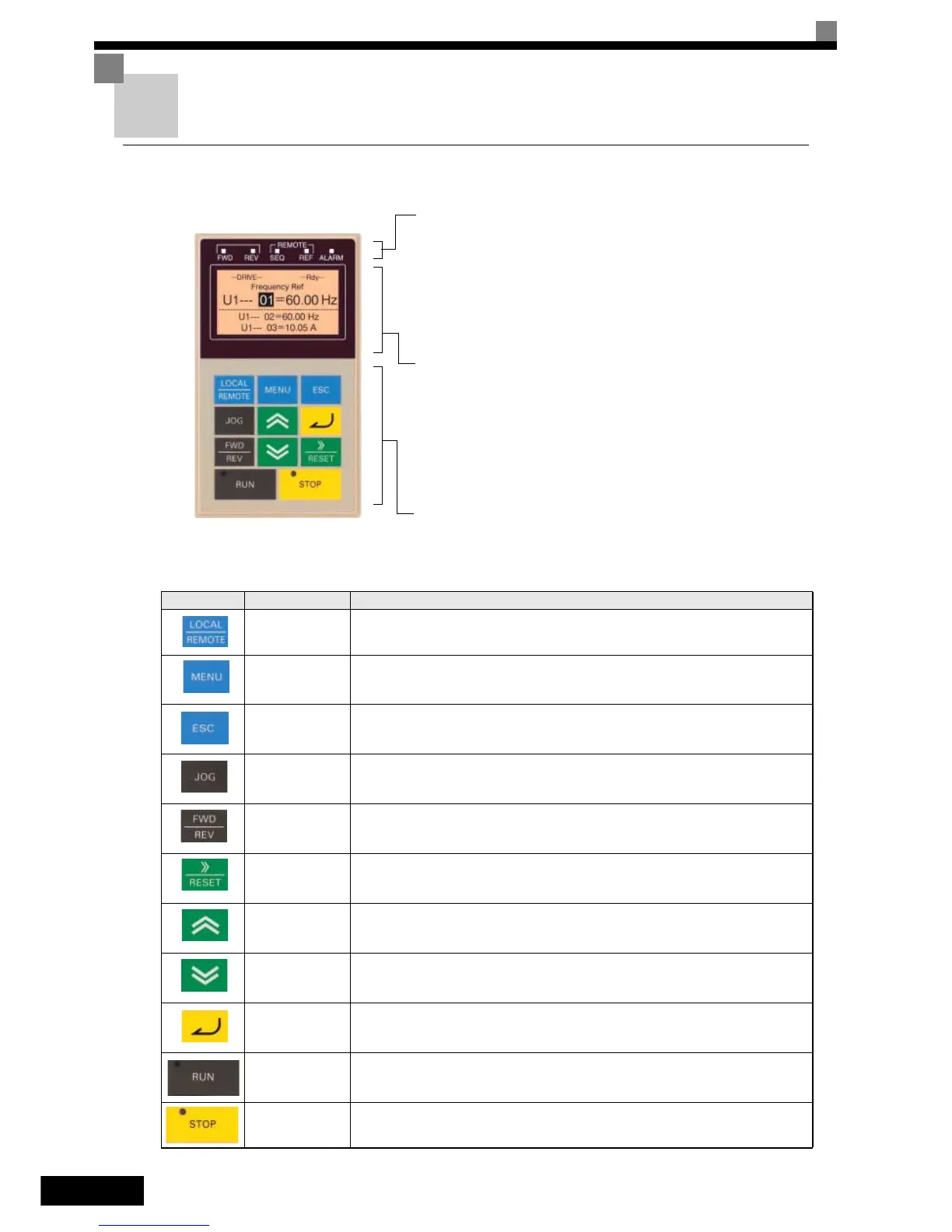

Funcionamento do teclado numérico
Ecrã da consola digital (opcional)
Os nomes das teclas e funções da consola digital são descritos abaixo
Teclas da consola digital
Nota: Excepto nos diagramas, teclas refere-se aos nomes de teclas listados na tabela acima.
Sequência Nome Função
Tecla LOCAL/
REMOTE (LOCAL/
REMOTO)
Efectua a comutação de operação através da consola digital (LOCAL) e das definições em b1-01
e b1-02 (REMOTO)
Esta tecla pode ser activada ou desactivada através do parâmetro o2-01.
Tecla MENU Selecciona itens de menu (modos).
Tecla ESC Retoma o estado anterior a ter sido premida a tecla DATA/ENTER.
Tecla JOG
Inicia a regulação ponto a ponto quando o variador está a ser controlado pela consola digital
e d1-18 estiver a 0.
Tecla FWD/REV
Selecciona a direcção de rotação do motor quando o variador está a ser controlado pela consola
digital.
Tecla Shift/RESET
Define o dígito activo durante a programação dos parâmetros.
Também funciona como tecla de reposição quando ocorrer uma falha.
Tecla de incrementar
Selecciona os itens do menu, define os números dos parâmetros e incrementa os valores definidos.
Utilizado para passar para o item ou dados seguintes.
Tecla de decrementar
Selecciona os itens do menu, define os números dos parâmetros e decrementa os valores definidos.
Utilizado para passar para o item ou dados anteriores.
Tecla DATA/ENTER Entra nos menus, introduz parâmetros e valida as alterações dos parâmetros definidos.
Tecla RUN Inicia o funcionamento do variador quando este está a ser controlado pela consola digital.
Tecla STOP
Pára a operação do variador.
Esta tecla pode ser activada ou desactivada através do parâmetro o2-02 quando estiver a utilizar
um controlo externo à consola.
Indicadores de estado do motor
FWD: Acende-se com a entrada do comando de arranque de sentido directo.
REV: Acende-se com a entrada do comando de arranque de sentido inverso.
SEQ: Acende-se quando é seleccionado um comando de arranque
externo à consola digital
REF: Acende-se quando é seleccionada uma frequência de referência
externa à consola digital
ALARM: Acende-se quando ocorreu um erro ou alarme.
Ecrã de dados
Apresenta dados de monitorização, números de parâ-
metros e definições de parâmetros.
Indicador de modo (apresentado no canto superior esquerdo do visor
de apresentação de dados)
DRIVE: Acende-se em modo Drive.
QUICK: Acende-se em modo de programação rápida.
ADV: Acende-se em modo de programação avançado.
VERIFY: Acende-se no modo de verificação.
A. TUNE: Acende-se no modo de ajuste automático.
Teclas
Executar operações tais como configuração de parâmetros, monitorização,
jogging e ajuste automático.
