IT-5
Installazione
Installazione meccanica
Rimozione dell'imballaggio dell’inverter
Dopo aver rimosso l'inverter dall'imballaggio, effettuare le seguenti verifiche.
Se si riscontrano delle irregolarità negli elementi riportati sopra, contattare immediatamente il rivenditore
presso il quale è stato acquistato l'inverter o il proprio rappresentate Omron-Yaskawa Motion Control.
Controllo del luogo di installazione
Prima di installare l'inverter eseguire le seguenti verifiche:
• Verificare che la temperatura ambiente non sia troppo elevata.
• Installare l'inverter in un ambiente pulito privo di polvere di olio. È possibile installare l'inverter in un qua-
dro completamente chiuso e protetto dalla polvere.
• Durante l'installazione o il funzionamento dell'inverter, proteggerlo sempre dal contatto con polveri metal-
liche, olio, acqua o altre sostanze.
• Non installare l'inverter su un materiale combustibile, come il legno.
• Installare l'inverter in un ambiente privo di materiali radioattivi e combustibili.
• Installare l'inverter in un ambiente in cui non sono presenti liquidi e gas nocivi.
• Installare l'inverter in un ambiente senza troppe oscillazioni.
• Installare l'inverter in un ambiente in cui non è presente del cloruro.
• Installare l'inverter in un ambiente non esposto alla luce diretta del sole.

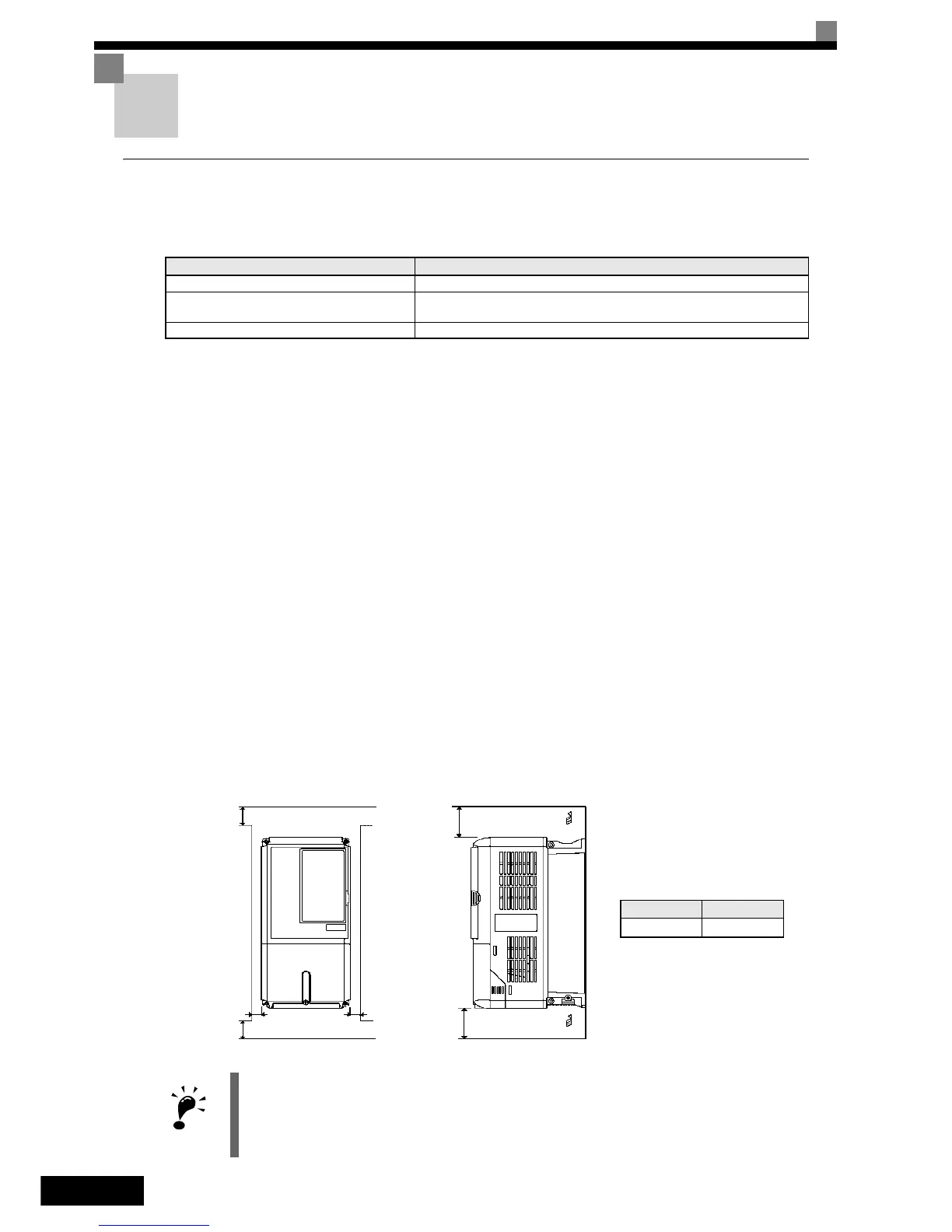

Posizione corretta di installazione
Installare l'inverter in posizione verticale in modo da non ridurre l'effetto di raffreddamento. Durante l'installa-
zione dell'inverter, accertarsi sempre che lo spazio di installazione sia sufficiente per consentire una normale
dispersione di calore.
Elemento Metodo
È stato consegnato il modello esatto di inverter? Controllare il numero del modello sulla targhetta a lato dell'inverter.
L'inverter risulta danneggiato?
Esaminare la superficie esterna dell'inverter per vedere se vi sono graffi o altri
danni dovuti alla spedizione.
Si sono allentate alcune viti o altri componenti? Utilizzare un cacciavite o altri attrezzi per controllare il serraggio.
1. Per gli inverter IP00, IP20 e NEMA 1, è richiesto lo stesso spazio sia orizzontale che verticale.
2. Rimuovere sempre il coperchio di protezione superiore dopo aver installato in un quadro un inverter con
uscita da 18,5 kW o inferiore.
Quando si installa in un quadro un inverter con uscita da 22 kW (o superiore), accertarsi sempre che vi
sia abbastanza spazio per i bulloni a occhiello di sospensione e le linee del circuito principale.
A
50 mm min.
30 mm min.
30 mm min.
B
120 mm min.
Aria
Aria
Ingombro verticale
Ingombro orizzontale
A B
50 mm 120 mm
IMPORTANTE
