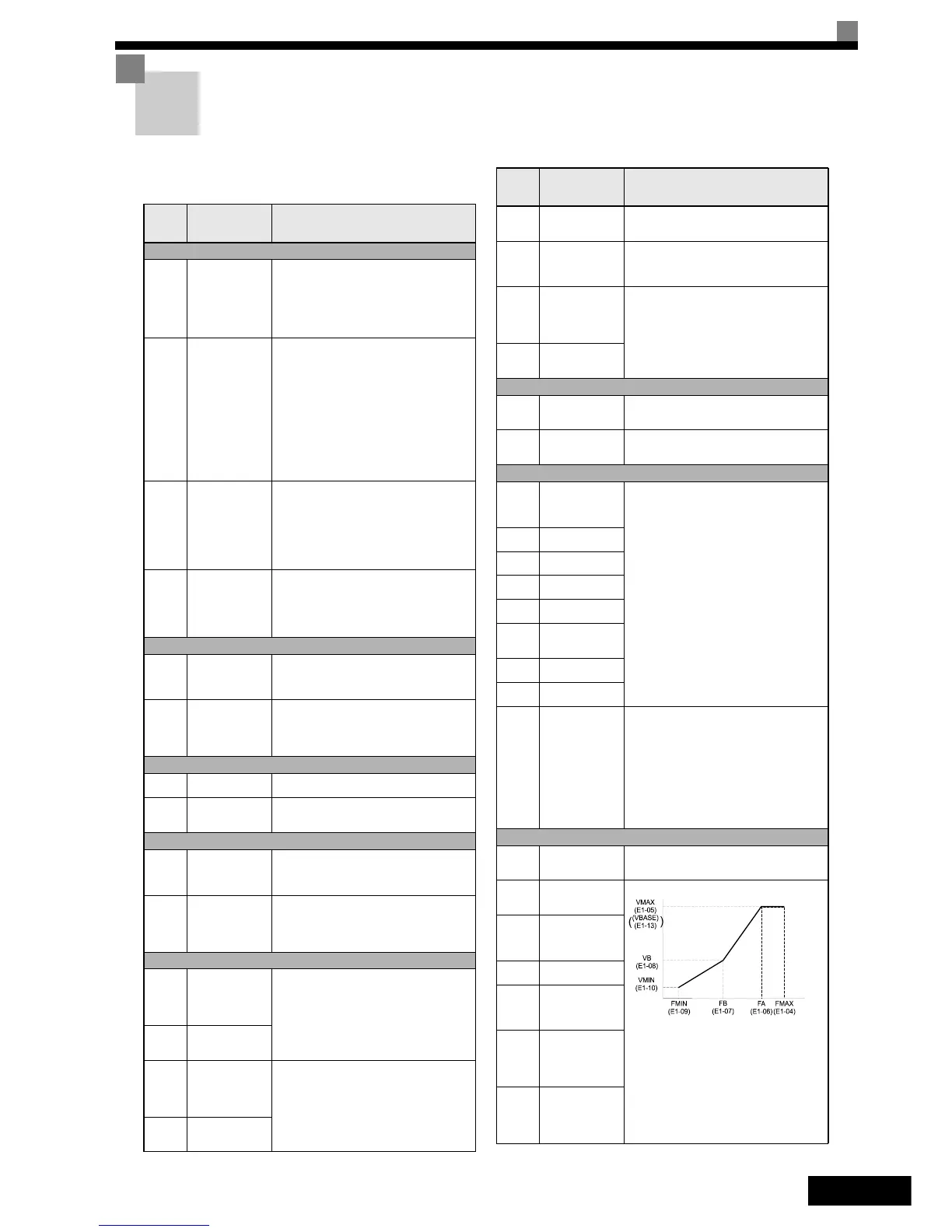

RU-28
Таблица параметров
Примечание: Жирным шрифтом выделены заводские
значения.
Номер
пара-
метра
Название Описание
Параметры инициализации
A1-00
Выбор языка
для дисплея
цифровой
панели
управления
(только для
JVOP-160-OY)
0:Английский
1:Японский
2:Немецкий
3:Французский
4:Итальянский
5:Испанский
6:Португальский
A1-01
Уровень
доступа
к параметру
0:Только контроль (контроль режима
привода и настройка параметров
A1-01 и A1-04.)
1:Используется для выбора
параметров пользователя
(отображать и задавать можно
только те параметры, которые
выбраны в A2-01 ... A2-32).
2:Полный доступ
(Можно отображать и задавать
параметры как в режиме быстрого
(Q), так и в режиме расширенного (A)
программирования)
A1-02
Выбор метода
регулирования
0: Вольт-частотное регулирование (V/f)
2: Векторное регулирование
с разомкнутым контуром
3:Векторное регулирование
с замкнутым контуром
6:Векторное регулирование
с замкнутым контуром для
двигателей с пост. магнитами
A1-03 Инициализация
0: Без инициализации
1110: Возврат к значениям
параметров, заданных
пользователем
2220: Возврат к заводским значениям
параметров
Источник управления/задания
b1-01
Выбор
источника
задания
частоты
0:Цифровая панель управления
1:Клемма схемы управления
(аналоговый вход)
3:Опциональная карта
b1-02
Выбор
источника
команды RUN
(ПУСК)
0:Цифровая панель управления
1:Клемма схемы управления
(многофункциональные
дискретные входы)
3:Дополнительная карта
Параметры разгона/торможения
C1-
Время разг./
торм. 1
См.
стр. 1-22
C2-
Характеристик
и S-профилей
Для сглаживания рывков при изменении
скорости задайте значения времени для
S-профилей. См.
стр. 1-22
Компенсация скольжения
C3-01
Коэффициент
усиления
компенсации
скольжения
• Увеличьте значение, если степень
компенсации слишком мала
• В случае чрезмерной компенсации
скольжения уменьшите значение
C3-02
Постоянная
времени
задержки
компенсации
скольжения
• В случае слабой реакции на
компенсацию скольжения уменьшите
значение.
• В случае нестабильного значения
скорости увеличьте значение.
Автоматический регулятор скорости (ASR)
C5-01
Коэффициент
передачи
пропорциональ-
ного звена
1 (ASR)
Задайте коэффициент передачи
пропорционального звена 1 и время
интегрирования 1 контура
регулирования скорости (ASR) для
частоты C5-07.
C5-02
Время
интегрирования
1 (ASR)
C5-03
Коэффициент
передачи
пропорциональ
ного звена
2 (ASR)
Задайте коэффициент передачи
пропорционального звена 2 и время
интегрирования 2 контура
регулирования скорости (ASR) для
минимальной частоты.
Значение действует только при
разгоне.
C5-04
Время
интегрирования
2 (ASR)
C5-06
Время
задержки
выхода ASR
Задает время задержки на выходе
ASR.
C5-07
Значение
частоты
переключения
ASR
Задает значение частоты, при которой
происходит переключение между
значениями коэффициентов передачи 1,
2, 3 и временами интегрирования 1, 2, 3.
C5-09
Коэффициент
передачи
пропорциональ-
ного звена
3(ASR)
Задайте коэффициент передачи
пропорционального звена 3 и время
интегрирования 3 контура
регулирования скорости (ASR) для
минимальной частоты.
Значения действуют только при
торможении.
C5-10
Время
интегрирования
3 (ASR)
Настройка несущей частоты
C6-02
Выбор
несущей
частоты 1
Задает несущую частоту для режимов
управления асинхронными
двигателями.
C6-11
Выбор
несущей
частоты 2
Задает несущую частоту для режимов
управления двигателями
с постоянными магнитами
Параметры скорости
d1-01
...
d1-08
Фиксированны
е скорости 1 ...
8 для ступенч.
переключения
См.
стр. 19, Последовательность
выбора скорости при помощи
дискретных входов
d1-09
Номинальная
скорость
d1-10
Промежут.
скорость 1
d1-11
Промежут.
скорость 2
d1-12
Промежут.
скорость 3
d1-13
Скорость
повторн.
выравн.
d1-14
Проверочная
скорость
d1-17
Скорость
выравнивания
d1-18
Выбор
приоритетной
скорости
0:Использование выбранной
фиксированной скорости (d1-01 ...
d1-08)
1:Приоритет высокой скорости.
2:Приоритет скорости выравнивания.
3: Использование выбранной
фиксированной скорости
В отсутствие выбранной скорости
сигналы «Вверх»/«Вниз»
выключаются
См. стр. 1-19
Параметры V/f-характеристики
E1-01
Настройка
входного
напряжения
Данный параметр является базовым
для функций защиты.
E1-04
Максимальная
выходная
частота (FMAX)
Чтобы V/f-характеристика имела вид
прямой линии, необходимо задать
одни и те же значения для E1-07 и
E1-09. В этом случае значение E1-08
не используется.
Необходимо, чтобы для четырех
значений частоты соблюдалось
следующее соотношение:
E1-04 (FMAX)
≥
E1-06 (FA) > E1-07 (FB)
≥
E1-09 (FMIN)
E1-05
Максимальное
выходное
напряжение
(VMAX)
E1-06
Основная
частота (FA)
E1-08
Напряжение
при средней
выходной
частоте (VB)
E1-10
Напряжение
при
минимальной
выходной
частоте (VMIN)
E1-13
Основное
напряжение
(VBASE)
Номер
пара-
метра
Название Описание
Выходное
Частота (Гц)
