RU-12
Включение питания и настройка основных
параметров
Процедура запуска

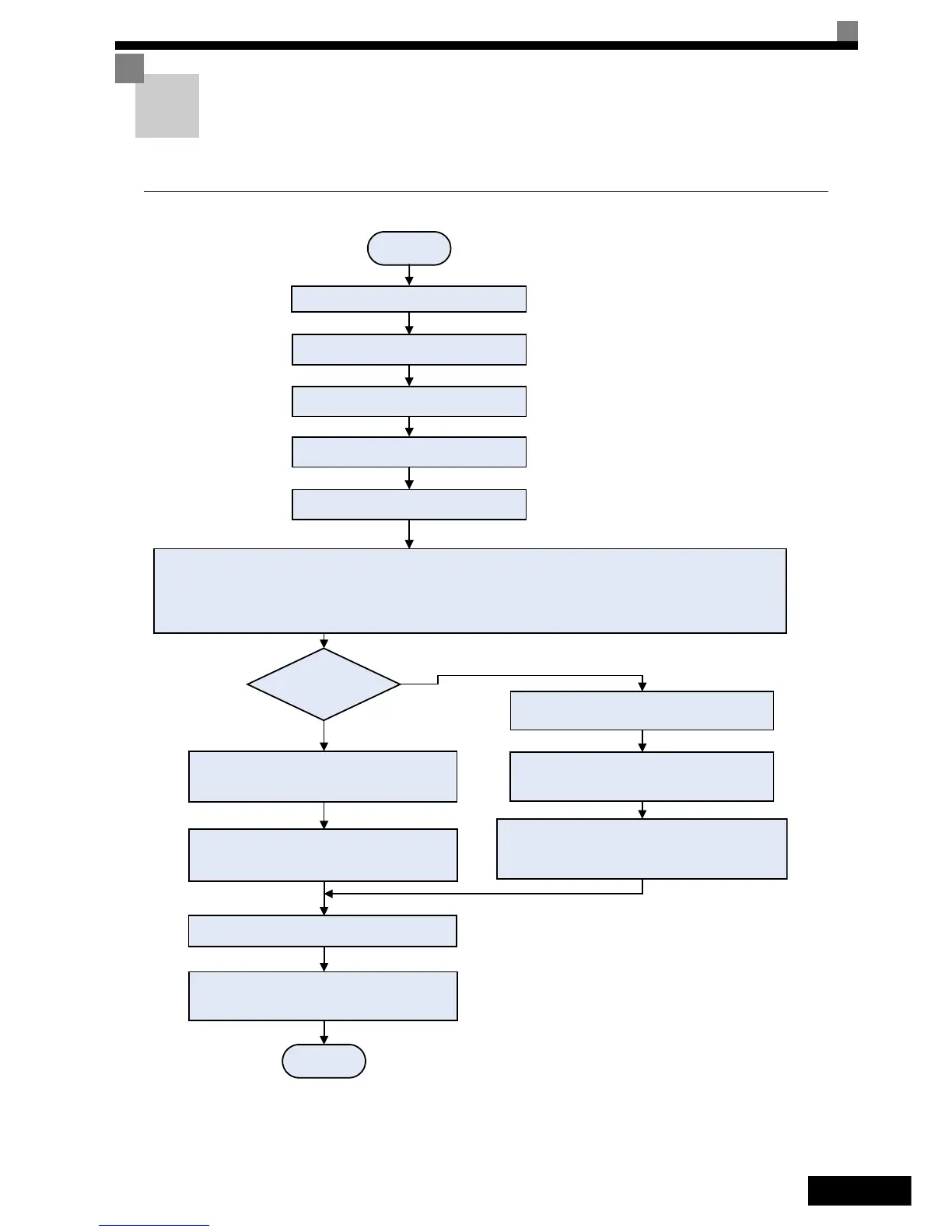

Рис. 5 Основная последовательность запуска
* V/f-регулирование
* Векторное регулирование с разомкнутым контуром
* Векторное регулирование с замкнутым контуром
* Векторное регулирование с замкнутым контур ом для двигателей с постоянными магнитами
СТАРТ
Выполните механический монтаж
Подключите силовые цепи и цепи управления
Проверьте правильность выбора
напряжения питания энкодера
* (Только для замкнутого контура)
Подайте напряжения питания
Выполните автоматическую настройку параметров двигателя / смещения энкодера
Источник задания
скорости
Аналоговый вход
Цифровая панель управления (b1-02 = 0)
Настройте аналоговые/дискретные входы/выходы
(параметры H1-xx, H2-xx и H3-xx)
Задайте
* Значения времени разгона/торможения (C1-xx)
* S-профили (сглаживание толчков) (C2-x)
Выполните пробные запуски
Точная настройка
* Настройка последовательности торможения
* Настройка специальных функций
КОНЕЦ
Задайте
* Фиксированные значения скорости (d1-xx)
* Значения времени разгона/торможения (C1-xx)
* S-профили (сглаживание толчков) (C2-xx)
Настройте дискретные входы/выходы
(параметры H1-xx и H2-xx)
Выберите логику управления (d1-18)
Выберите режим регулирования (A1-02)
стр. 16, Процедура автонастройки для асинхронных
стр. 17, Процедура автонастройки для двигателей с постоянными магнитами
