Operación de teclado

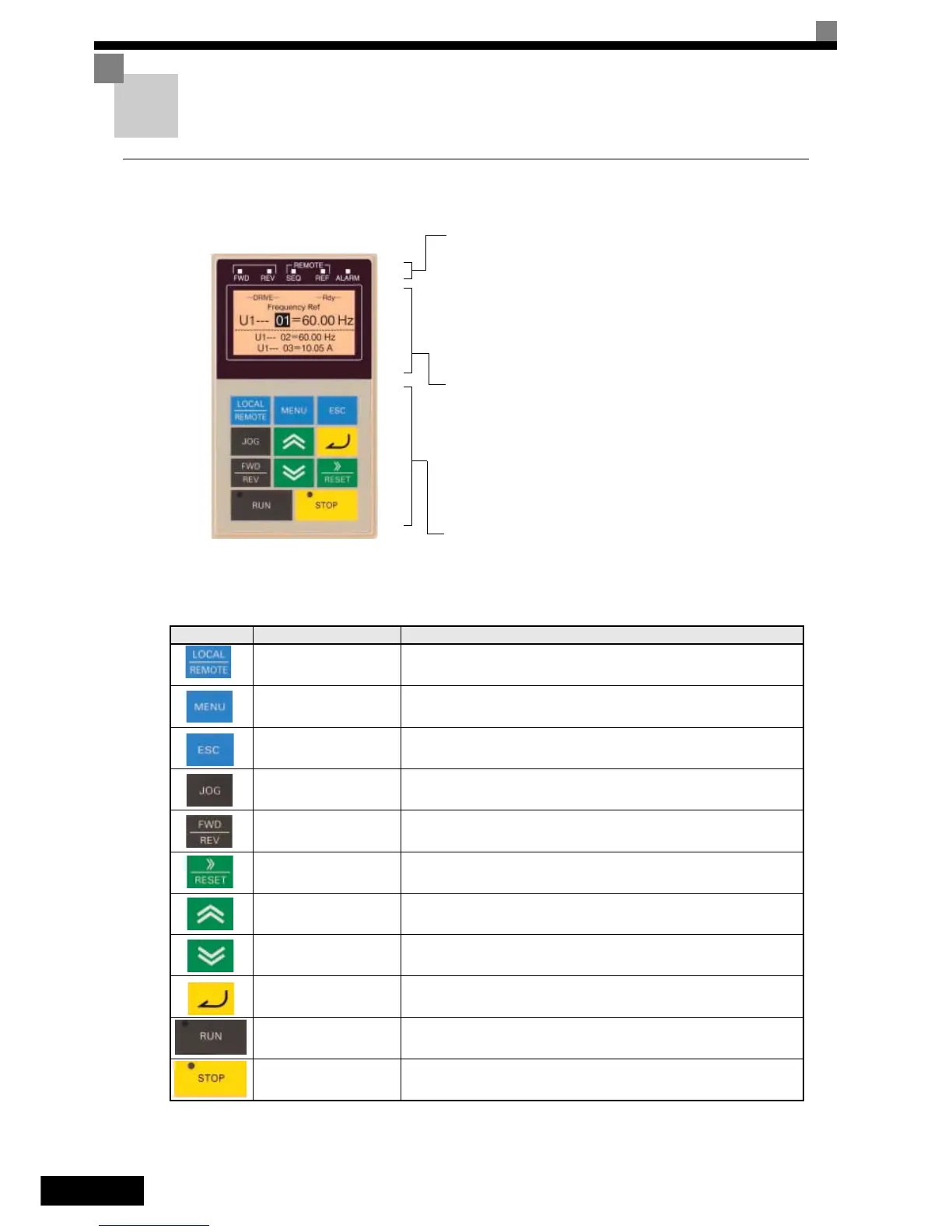

 Display del operador digital (opcional)
Los nombres y funciones de las teclas del operador digital se describen más adelante
Teclas del operador digital
Nota: Excepto en los diagramas, las teclas se refieren a los nombres de teclas de la lista anterior.
Tecla Nombre Función
Tecla LOCAL/REMOTE
Alterna entre la operación mediante el operador digital (LOCAL)
y las configuraciones en b1-01 y b1-02 (REMOTE).
Esta tecla se puede activar o desactivar configurando el parámetro o2-01.
Tecla MENU Selecciona los elementos de menú (modos).
Tecla ESC Vuelve al estado que existía antes de pulsar la tecla DATA/ENTER.
Tecla JOG
Inicia la operación jog cuando el variador se utiliza mediante el Operador Digital
y d1-18 está configurado en 0.
Tecla FWD/REV
Selecciona el sentido de rotación del motor cuando el variador se utiliza mediante
el operador digital.
Tecla Desplazamiento/
RESET
Establece el dígito activo cuando se programan parámetros.
También funciona como tecla de reset cuando ha tenido lugar un fallo.
Tecla Más
Selecciona elementos de menú, ajusta números de parámetro e incrementa los
valores seleccionados.
Se utiliza para desplazarse al siguiente elemento o dato.
Tecla Menos
Selecciona elementos del menú, ajusta números de parámetro y disminuye los
valores seleccionados.
Se utiliza para desplazarse al elemento o dato anterior.
Tecla DATA/ENTER
Accede a los menús e introduce parámetros, además de establecer y validar los
cambios de parámetro.
Tecla RUN Inicia la operación del variador cuando éste se controla mediante el operador digital.
Tecla STOP
Detiene la operación del variador.
Esta tecla se puede activar o desactivar mediante el parámetro o2-02 cuando
se opera desde una fuente diferente al operador.
Indicaciones del estado de controlador
FWD: Se ilumina cuando se introduce un comando de marcha directa.
REV: Se ilumina cuando se introduce un comando de marcha inversa.
SEQ: Se ilumina cuando se selecciona una fuente de comandos
de marcha distinta del operador digital.
REF: Se ilumina cuando se selecciona una fuente de referencia
de frecuencia distinta del operador digital.
ALARM: Se ilumina cuando ha tenido lugar un fallo o una alarma.
Display de datos
Muestra los datos de monitorización, números de parámetros
y configuración de parámetros.
Display de modo (se visualiza en la parte superior izquierda del
display de datos)
DRIVE: Se ilumina en el modo de controlador.
QUICK: Se ilumina en el modo de programación rápida.
ADV: Se ilumina en el modo de programación avanzada.
VERIFY: Se ilumina en el modo de verificación.
A. TUNE: Se ilumina en el modo de autotuning.
Teclas
Ejecutan operaciones tales como la configuración de parámetros,
la monitorización, la operación jog y el autoajuste.
