PT-6
Ligação eléctrica

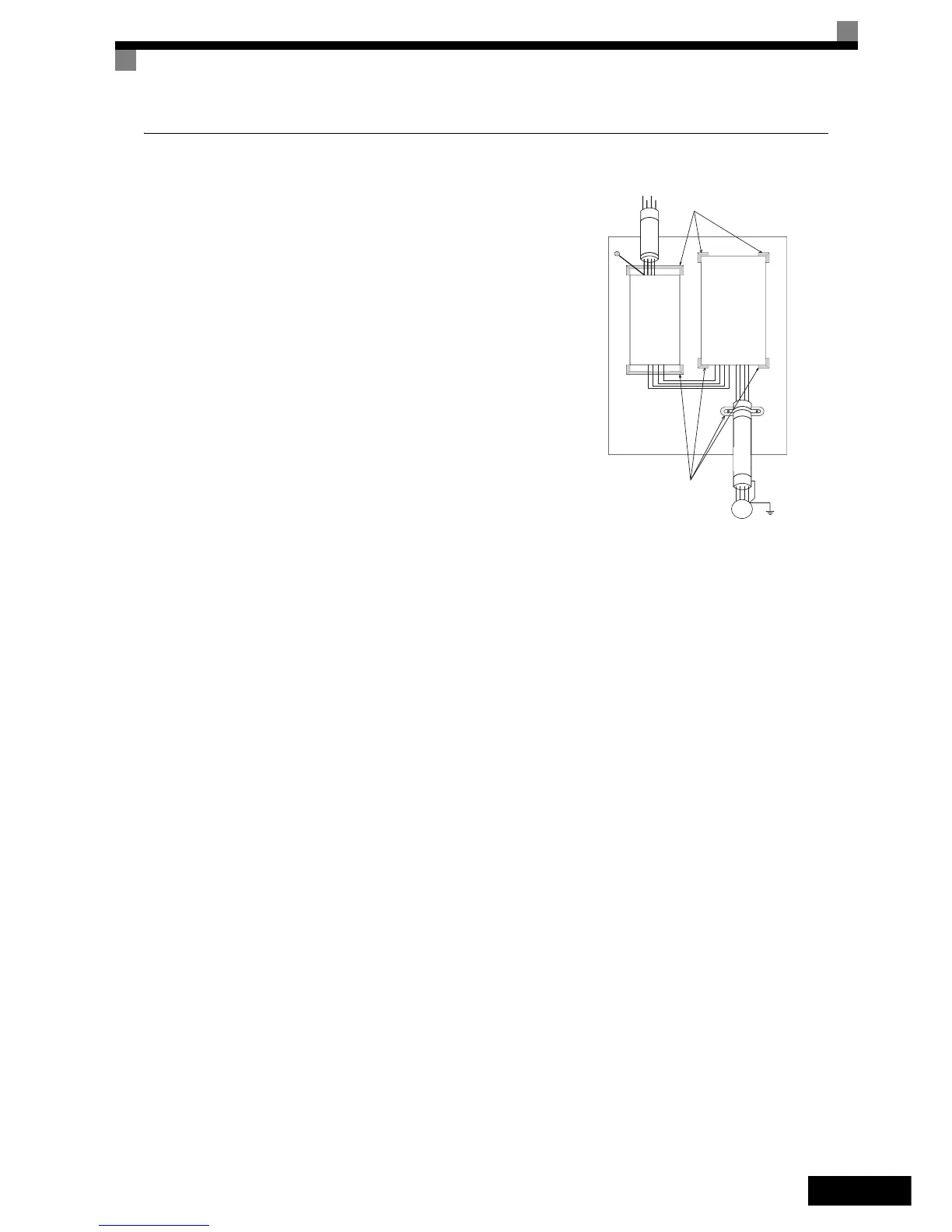

Instalação de variadores e filtros EMC
Para uma instalação de acordo com as normas EMC considere
os pontos seguintes:
Utilize um filtro de linha.
Utilize cabos de motor blindados.
Monte o variador e o filtro numa placa condutora ligada à terra.
Remova resíduos de tinta ou poeira antes de montar as peças
por ordem para obter a menor impedância da ligação à terra
possível.
Ligar as entradas do circuito principal
Considere as precauções seguintes para a entrada da fonte de alimentação do circuito principal.
Se for utilizado um disjuntor em caixa moldada para a ligação da fonte de alimentação (R/L1, S/L2 e T/L3),
certifique-se que o disjuntor é o adequado para o variador.
Se for utilizado um circuito impeditivo de passagem de corrente para o solo, deverá ser capaz de detectar
todos os tipos de corrente para garantir uma detecção segura da passagem de corrente para o solo.
Pode ser utilizado um contactor magnético ou outro dispositivo de comutação na entrada do variador.
O variador não deverá efectuar mais de um arranque por hora.
As fases da entrada (R/S/T) podem ser ligadas por qualquer ordem.
Se o variador estiver ligado a um transformador de potência de elevada capacidade (600 kW ou mais) ou
se for ligado um condensador de avanço de fase nas proximidades, pode ocorrer um excesso de pico
de corrente através do circuito de potência de entrada, provocando danos no variador. Como medida
preventiva instale uma reactância AC opcional na entrada do variador ou uma reactância DC nos terminais
de ligação da reactância DC.
Utilize um supressor de picos ou díodo nas cargas indutivas próximas do variador. As cargas indutivas incluem
contactores magnéticos, relés electromagnéticos, válvulas de solenóide, solenóides e travões magnéticos.
Ligar a saída ao circuito principal
Considere as precauções seguintes para a ligação do circuito de saída.
Nunca ligue quaisquer fontes de alimentação aos terminais de saída do variador. Caso contrário o variador
pode ser danificado.
Nunca efectue um curto-circuito ou uma ligação à terra nos terminais de saída. Caso contrário o variador
pode ser danificado.
Não utilize condensadores de rectificação de fase. Caso contrário, o variador e os condensadores podem
ser danificados.
Verifique a sequência de controlo para assegurar-se que o contactor magnético (MC) entre o variador
e o motor não está ligado ou desligado durante o funcionamento do variador. Se o MC estiver ligado
enquanto o variador estiver em funcionamento, será gerada uma corrente de pico elevada e pode entrar em
funcionamento a protecção de sobrecorrente do variador.
Ligação à terra
Considere as precauções seguintes para a ligação à terra.
Não partilhe a ligação à terra com outros dispositivos, tais como máquinas de soldadura ou ferramentas
mecânicas.
Utilize sempre um fio de terra de acordo com as normas técnicas no equipamento eléctrico e minimize
o comprimento do mesmo.
PE
L1
L2
L3
PE
Linha
Filtro
Carga
GND
L1
L2
L3
GND
U
V
W
M
~3
Variador
Terra de protecção
Remover a tinta
existente!
Terra de protecção
Remover a tinta
existente!
Comprimento do cabo
o mais curto possível
Placa de metal
ligada à terra
Cabo do
motor
protegido
