FR-11
Utilisation du pavé numérique

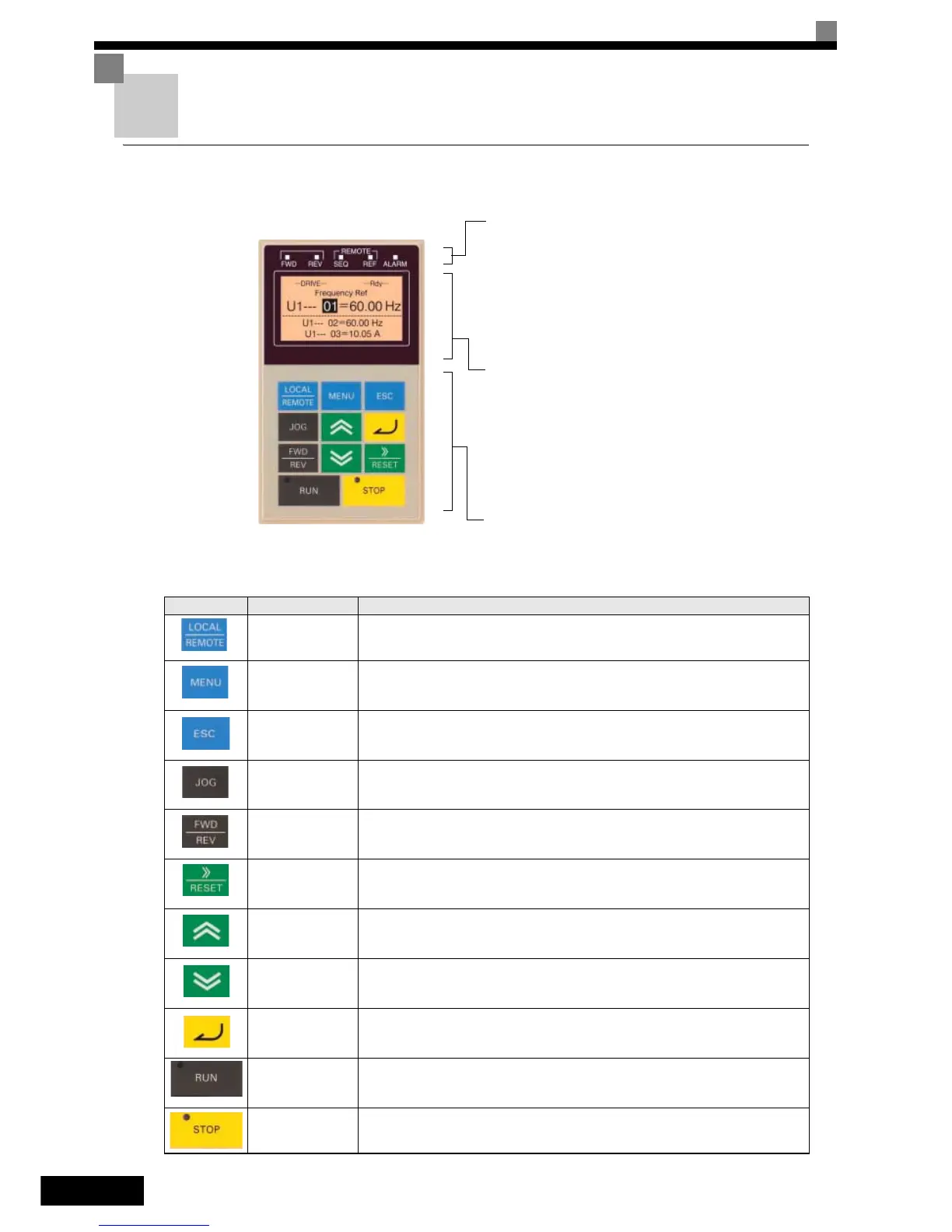

Affichage de la console numérique (en option)
Les noms des touches et les fonctions de l'opérateur numérique sont décrits ci-dessous.
Touches de l'opérateur numérique
Remarque : Excepté dans les diagrammes, les références aux touches sont faites via les noms repris dans le tableau ci-dessus.
Clé Nom Fonction
Touche LOCAL /
REMOTE
Passe d’une opération à l’autre via l’opérateur numérique (LOCAL) aux paramètres de b1-01 et
b1-02 (REMOTE).
Cette touche peut être activée ou désactivée en réglant le paramètre o2-01.
Touche MENU Sélectionne les éléments du menu (modes).
Touche ESC Retourne à l'état précédant l'activation de la touche DATA / ENTER.
Touche JOG
Lance l’opération JOG si le variateur est commandé par l’opérateur numérique et si d1-18 est
réglé sur 0.
Touche FWD / REV
Sélectionne le sens de rotation du moteur lorsque le variateur fonctionne à partir de l'opérateur
numérique.
Touche Shift / RESET
Permet d’activer un chiffre lors du réglage des paramètres.
Permet aussi de réinitialiser l’appareil en cas de panne.
Touche Augmenter
Sélectionne les éléments du menu, définit le nombre de paramètres et augmente les
valeurs définies.
Utilisée pour passer à l'élément ou la donnée suivante.
Touche Diminuer
Sélectionne les éléments du menu, définit le nombre de paramètres et diminue les
valeurs définies.
Utilisée pour passer à l'élément ou la donnée précédente.
Touche DATA /
ENTER
Permet d’accéder aux menus et aux paramètres ainsi que de valider les modifications apportées
aux paramètres.
Touche RUN
Lance le fonctionnement du variateur lorsque le variateur est contrôlé par l'opérateur
numérique.
Touche STOP
Arrête le fonctionnement du variateur.
Cette touche peut être activée ou désactivée à l'aide du paramètre o2-02 en cas de commande
par une source autre que l’opérateur.
Etats de fonctionnement du moteur
FWD : s’allume lorsque la commande RUN est activée.
REV : s’allume lorsque la commande RUN de marche
arrière est activée.
SEQ : s’allume lorsque vous sélectionnez
une des sources de commande RUN.
REF : s’allume lorsque vous sélectionnez une autre
source référence de fréquence que l’opérateur numérique.
ALARM : s’allume lorsqu'une erreur se produit ou une alarme
se déclenche.
Affichage des données
Affiche les données de surveillance, les paramètres et les réglages.
Affichage du mode
(apparaît en haut à gauche dans l’affichage des données)
DRIVE : s’allume en mode DRIVE.
QUICK : s’allume en mode de programmation rapide.
ADV : s’allume en mode de programmation avancée.
VERIFY : s’allume en mode VERIFIER.
A. TUNE : s’allume en mode Autotuning.
Touches
Exécutent des opérations telles que la définition des paramètres,
la surveillance, le fonctionnement pas à pas et l'autotuning.
