5-30
5

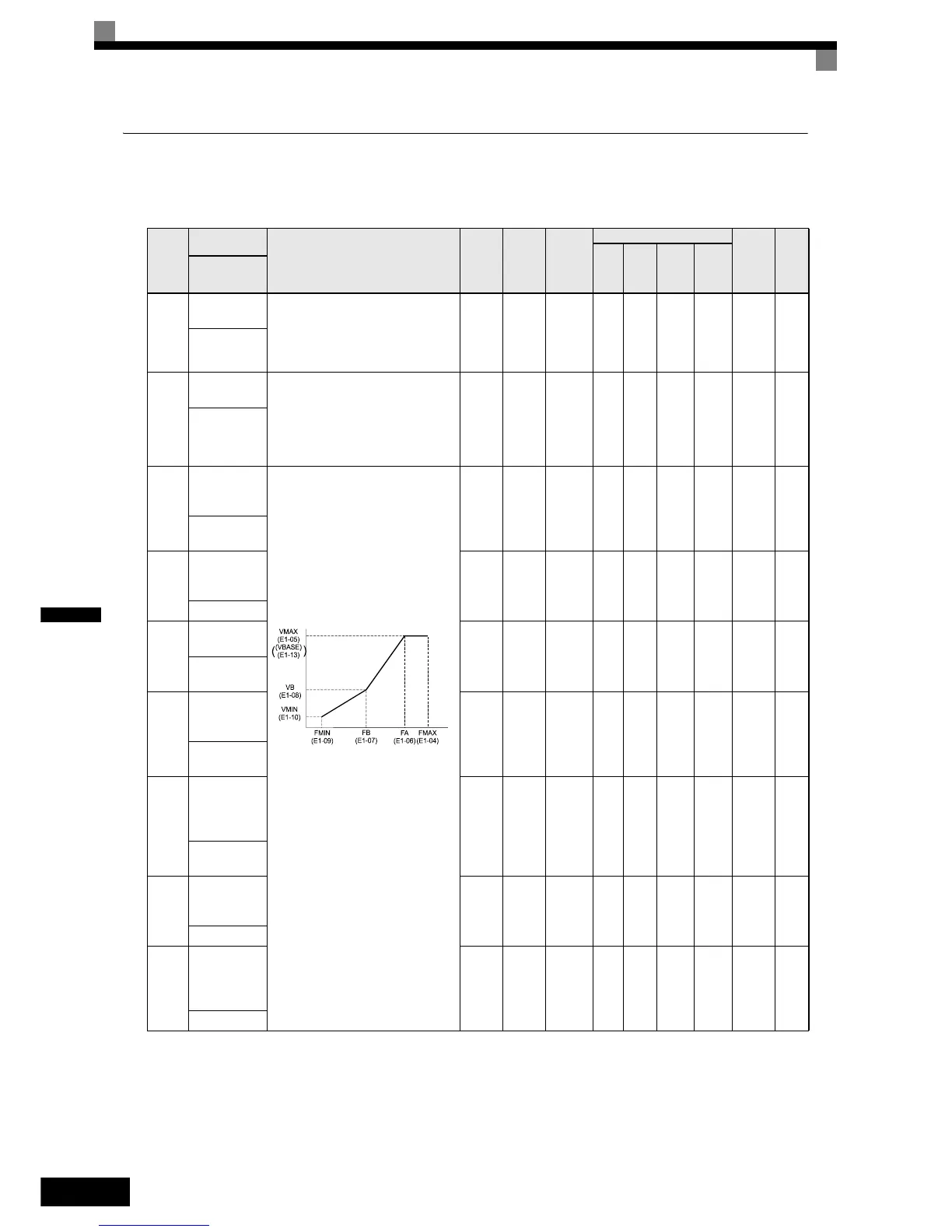

Paramètres moteur : E
Schéma V/f : E1
Code de
para-
mètre
Nom
Description
Seg-
ment de
configu-
ration
Réglage
par
défaut
Modifica-
tion
pendant
fonction-
nement
Méthodes de contrôle
Registre
MEMO-
BUS
Page
V/f
V/f
avec
PG
Vec-
teur en
boucle
ouverte
Vec-
teur en
boucle
fermée
Affichage
E1-01
Paramètre de la
tension d'entrée
Permet de régler la tension d’entrée
du variateur.
Ce paramètre sert de valeur
de référence dans les fonctions
de protection.
155 à
255
*1
200 V
*1
Non Q Q Q Q 300H
4-5
6-110
Tension
d'entrée
E1-03
Sélection du
modèle V/f
0 à E : Sélectionnez à partir des 15
schémas présélectionnés.
F : Personnalisez les schémas
définis par l'utilisateur
(applicable pour le réglage
de E1-04 à E1-10).
0 à F F Non Q Q Non Non 302H 6-110
Sélection V/F
E1-04
Fréquence
de sortie max.
(FMAX)
Pour régler les caractéristiques V/f dans
un alignement abolu, entrer les mêmes
valeurs de réglage pour E1-07 et E1-09.
Dans ce cas, le réglage de E1-08 sera
ignoré.
Veillez à ce que les quatre fréquences
soient définies de la manière suivante :
E1-04 (FMAX) ≥ E1-06 (FA) > E1-07
(FB) ≥ E1-09 (FMIN)
40,0 à
150,0*
2
50,0 H
z
Non Q Q Q Q 303H 6-110
Fréquence
max.
E1-05
Tension de
sortie max.
(VMAX)
0,0 à
255,0
*1
200,0
V
*1
Non Q Q Q Q 304H 6-110
Tension max.
E1-06
Fréquence
de base (FA)
0,0 à
150,0
*2
50,0 H
z
Non Q Q Q Q 305H 6-110
Fréquence
de base
E1-07
Fréquence de
sortie moyenne
(FB)
0,0 à
150,0
*2
3,0 Hz
*3
Non A A A Non 306H 6-110
Fréquence
moyenne A
E1-08
Tension
moyenne de
fréquence de
sortie (VB)
0,0 à
255
*1
13,2 V
*1 *3
Non A A A Non 307H
4-14
6-110
Tension
moyenne A
E1-09
Fréquence de
sortie minimale
(FMIN)
0,0 à
150,0
*2
0,5 Hz
*3
Non Q Q Q A 308H 6-110
Fréquence min.
E1-10
Tension mini.
de la fréquence
de sortie
(VMIN)
0,0 à
255,0
*1
2,4 V
*1 *3
Non A A A Non 309H
4-14
6-110
Tension min.
Tension de sortie (V)
Fréquence
