6-14
6
Méthodes d’arrêt
Sélection de la méthode d’arrêt lorsqu’une commande d’arrêt est entrée
Vous disposez de quatre méthodes pour arrêter le variateur quand une commande d’arrêt est entrée :
• décélération jusqu’à l’arrêt
• arrêt par inertie
• arrêt avec freinage c.c.
• arrêt par inertie avec temporisation
Réglez le paramètre b1-03 pour sélectionner la méthode d’arrêt du variateur. L’arrêt avec freinage par
injection c.c. (b1-03 = 2) et l’arrêt par inertie avec temporisation (b1-03 = 3) ne peuvent pas être paramétrés
pour le contrôle vectoriel en boucle fermée.
Paramètres connexes
Décélération jusqu’à l’arrêt (b1-03 = 0)
Si la commande d’arrêt est entrée (par exemple, la commande d’exécution est sur OFF) alors que b1-03 est
paramétré sur 0, le moteur décélère jusqu’à l’arrêt en fonction du temps de décélération défini. (Par défaut :
C1-02 (temps de décélération 1).)
Si la fréquence de sortie pendant la décélération jusqu’à l’arrêt tombe en dessous de la valeur de b2-01, le
freinage par injection c.c. est appliqué en tenant compte du courant c.c. défini dans b2-02 et du temps indiqué
dans b2-04.
Pour obtenir des informations sur le paramétrage du temps de décélération, reportez-vous à la page 6-19,
Paramétrage des temps d’accélération et de décélération.

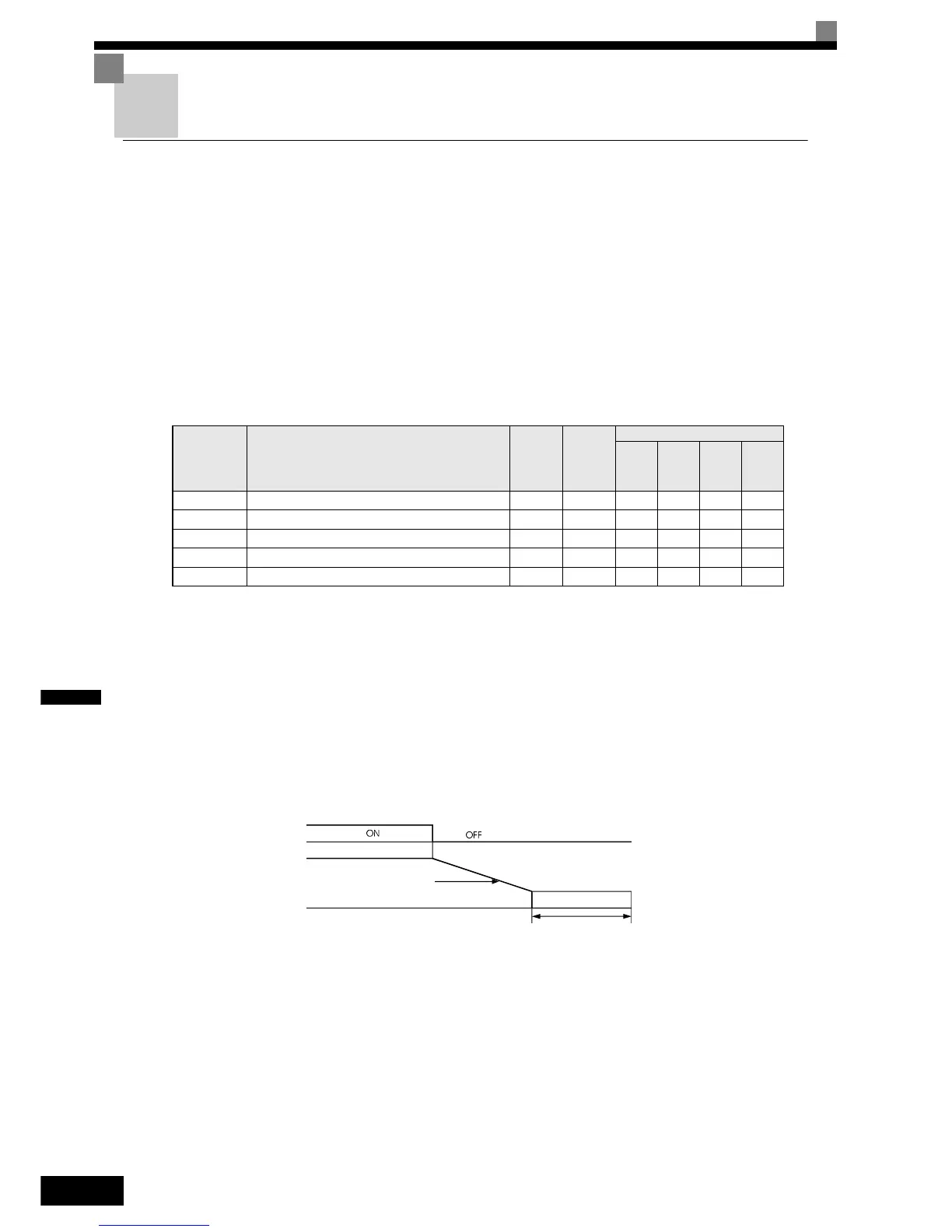

Fig. 6.15 Décélération jusqu’à l’arrêt
Code
de paramètre
Nom
Réglage
par défaut
Modifica-
tion
pendant
fonction-
nement
Méthodes de contrôle
V/f
V/f avec
PG
Vec-
teur en
boucle
ouverte
Vec-
teur en
boucle
fermée
b1-03 Sélection de la méthode d’arrêt 0 NonQQQQ
b1-05 Sélection d’un fonctionnement à vitesse zéro 0 Non Non Non Non A
b2-01 Niveau de vitesse zéro 0,5HzNonAAAA
b2-02 Courant du freinage par injection c.c. 50 % Non A A A Non
b2-04 Temps jusqu’àl’arrêt du freinage par injection c.c. 0,50sNonAAAA
Commande
d’exécution
Fréquence de sortie
Freinage par injection
Décélère jusqu’à l’arrêt
temps de décélération
Temps de freinage
par injection c.c.
jusqu’à l’arrêt (b2-04)
