2-33
2

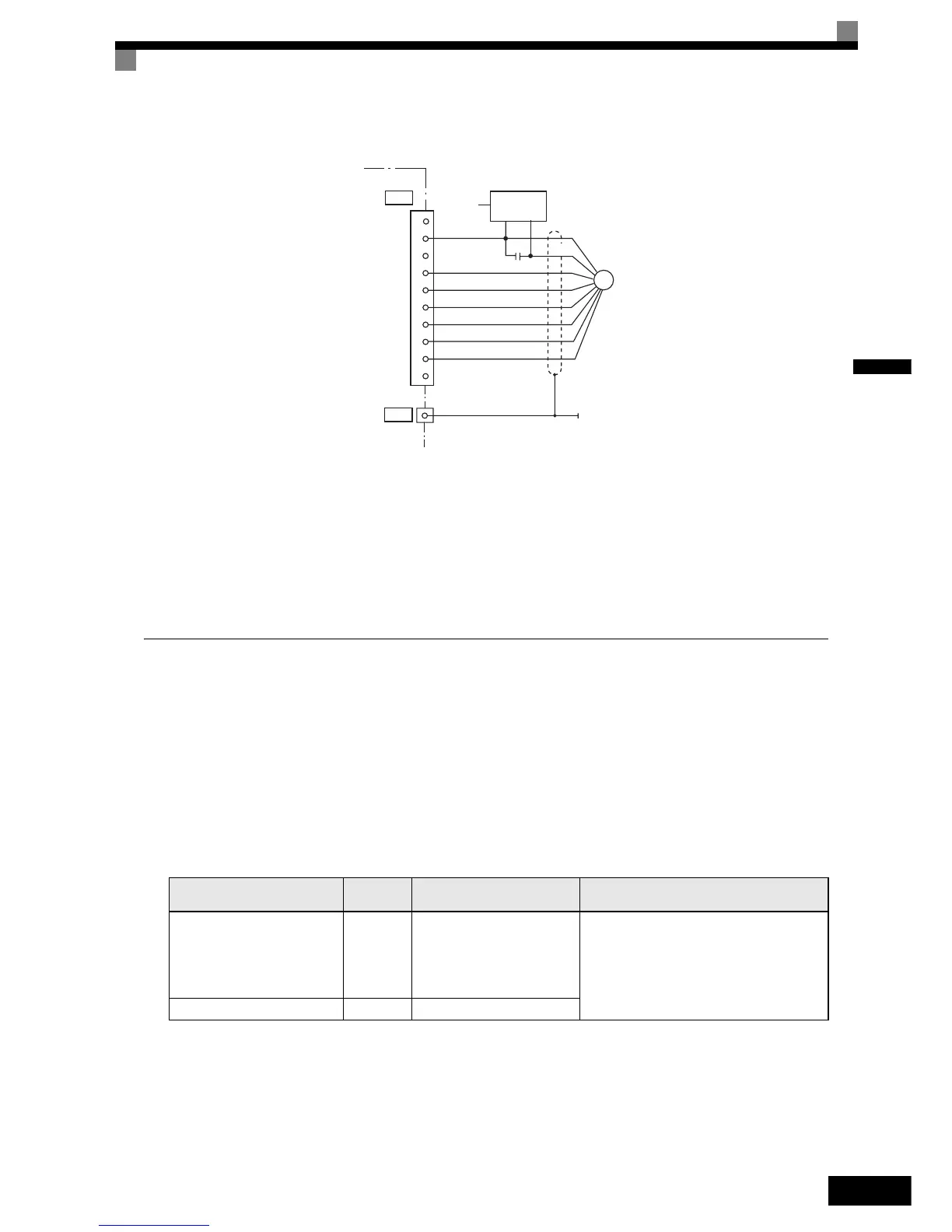

Fig. 2.20 Raccordement de PG-X2 avec une alimentation externe de 5 V
•
Pour les lignes des signaux, utilisez des câbles blindés en paires torsadées.
• N'utilisez l'alimentation du générateur d'impulsions que pour le générateur d'impulsions (codeur). Si vous
l'utilisez pour autre chose, des parasites pourraient perturber le fonctionnement.
• La longueur du câblage du générateur d'impulsions ne peut pas être supérieure à 100 mètres.
• Le sens de rotation du PG peut être défini dans le paramètre utilisateur F1-05 (rotation PG). Le réglage
d'usine donne la rotation avant du moteur, avancement en phase A.
Câblage des borniers
N'utilisez pas de câbles d'une longueur supérieure à 100 mètres pour le câblage du PG (codeur) et veillez à les
garder séparés des câbles d'alimentation électrique.
Utilisez des câbles blindés en paires torsadées pour les câbles d'entrée d'impulsions et ceux du moniteur de
sortie d'impulsions et connectez le blindage à la borne de connexion blindée.
Dimensions des câbles (identique pour tous les modèles)
La dimension des câbles est indiquée dans le Tableau 2.15.
Bornes sans soudure droite
Nous vous conseillons d'utiliser une borne sans soudure droite sur les lignes de signaux afin de simplifier le
câblage et d'améliorer la fiabilité.
Reportez-vous au Tableau 2.8 pour plus d'informations.
Tableau 2.15 Dimensions des câbles
Borne
Vis de la
borne
Épaisseur du câble (mm
2
)
Type de câble
Alimentation du générateur
d'impulsions
Borne d'entrée d'impulsions
Borne de sortie du moniteur
d'impulsions
-
Câble multibrin : 0,5 à 1,25
Fil unique : 0,5 à 1,25
• Câble blindé à paire torsadée
• Câble blindé, recouvert de polyéthylène,
dans une gaine de vinyle (KPEV-S par
Hitachi Electric Wire ou équivalent)
Borne de connexion blindée M3.5 0,5 à 2
TA1
IP12
IG
IP5
A (+)
A (-)
B (+)
B (-)
Z (+)
Z (-)
IG
TA3
PG-X2
1
2
3
4
5
6
7
8
9
10
c.a.
PG
+
+
+
-
-
0 V
Condensateur
pour perte
momentanée
d'alimentation
0 V +12 V
Alimentation
PG
+12 V
+
-
