3-10
3
Mode de vérification
Le mode de vérification sert à afficher tous les paramètres qui ont été modifiés par rapport aux valeurs par
défaut dans le mode de programmation ou d’autotuning. « None » (aucun) s'affiche si aucun paramètre n'a été
modifié.
Le paramètre A1-02 est le seul paramètre du groupe A1- qui s’affiche dans la liste des constantes
modifiées dans le cas d'une modification antérieure. Les autres paramètres ne sont pas affichés, même
lorsqu’ils diffèrent des paramètres par défaut.
En mode de vérification, vous pouvez utiliser les mêmes procédures que celles du mode de programmation
pour modifier les paramètres. Utilisez les touches Incrémenter, Décrémenter et Shift/RESET pour modifier un
paramètre. Lorsque vous appuyez sur la touche DATA/ENTER, le paramètre est enregistré et l’affichage
repasse en mode de surveillance.
Exemple d'opérations
Dans l’exemple ci-dessous, nous avons modifié les paramètres suivants (par rapport au réglage par défaut).
• b1-01 (Sélection de la référence)
• C1-01 (temps d'accélération 1)
• E1-01 (tension d’entrée)
• E2-01 (courant nominal du moteur)

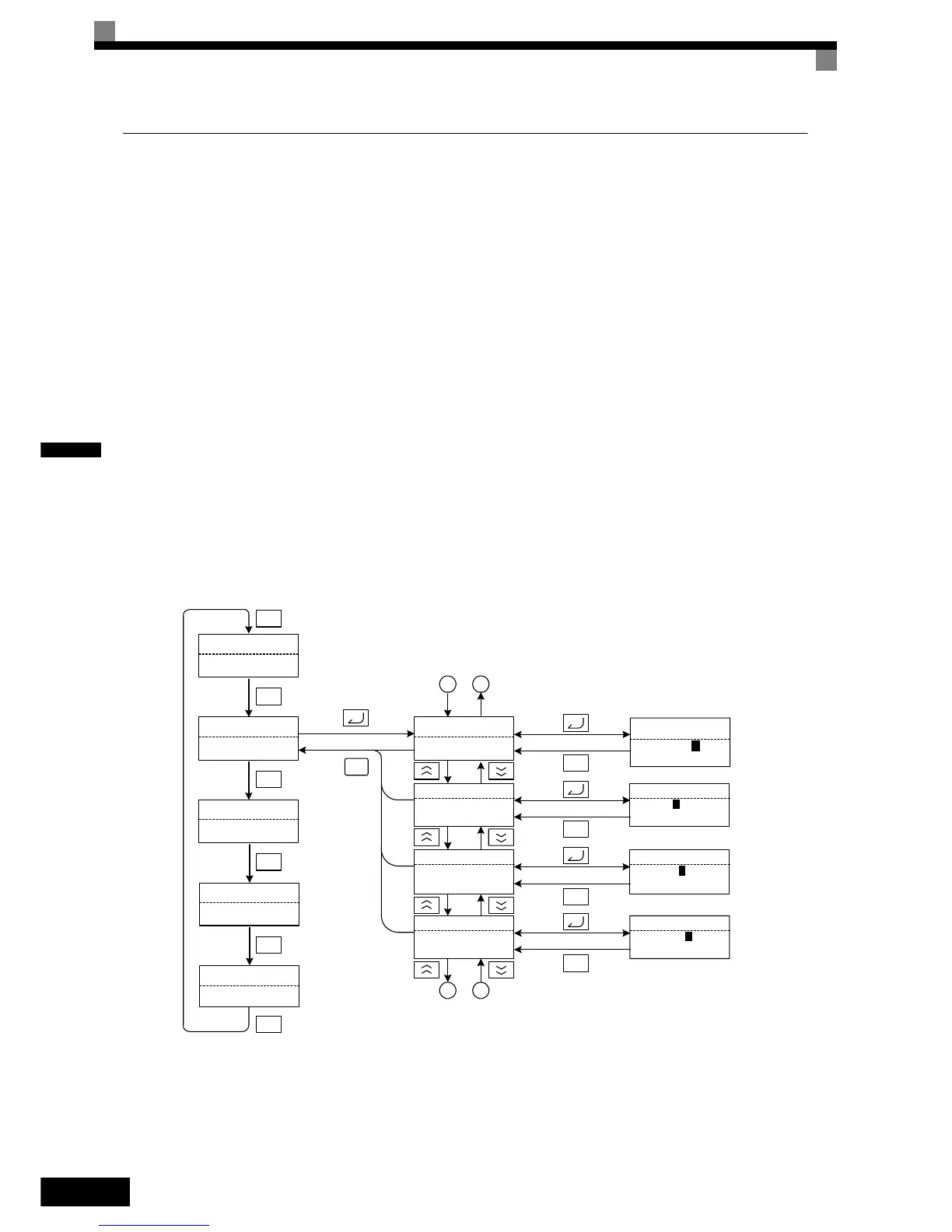

Fig. 3.7 Fonctions en mode Vérifier
** Main Menu **
-DRIVE-
Operation
** Main Menu **
-QUICK-
Quick Setting
** Main Menu **
-ADV-
Programming
** Main Menu **
-VERIFY-
Modified Consts
** Main Menu **
-A.TUNE-
Auto-Tuning
Monitor Display Setting DisplayMode Selection Display
Reference Source
-VERIFY-
b1-01=0 *0*
Terminals
ESC
Accel Time 1
-VERIFY-
C1-01=200.0sec
A B
A B
Reference Source
-VERIFY-
b1-01= 0 *0*
Terminals
Input Voltage
-VERIFY-
E1-01=190VAC
Motor Rated FLA
-VERIFY-
E2-01= 2.00A
Motor Rated FLA
-VERIFY-
E2-01= 2.00A
Input Voltage
-VERIFY-
E1-01= 190VAC
Accel Time 1
-VERIFY-
C1-01= 0
200.0sec
"1"
"1"
MENU
ESC
MENU
MENU
MENU
MENU
MENU
ESC
ESC
ESC
(0.0 ~ 6000.0)
"10.0sec"
(0.0 ~ 6000.0)
"10.0sec"
(155~255)
"200VAC"
(155~255)
"200VAC"
(0.32~6.40)
"1.90A"
(0.32~6.40)
"1.90A"
Écran de sélection de mode Écran du moniteur Écran de réglage
