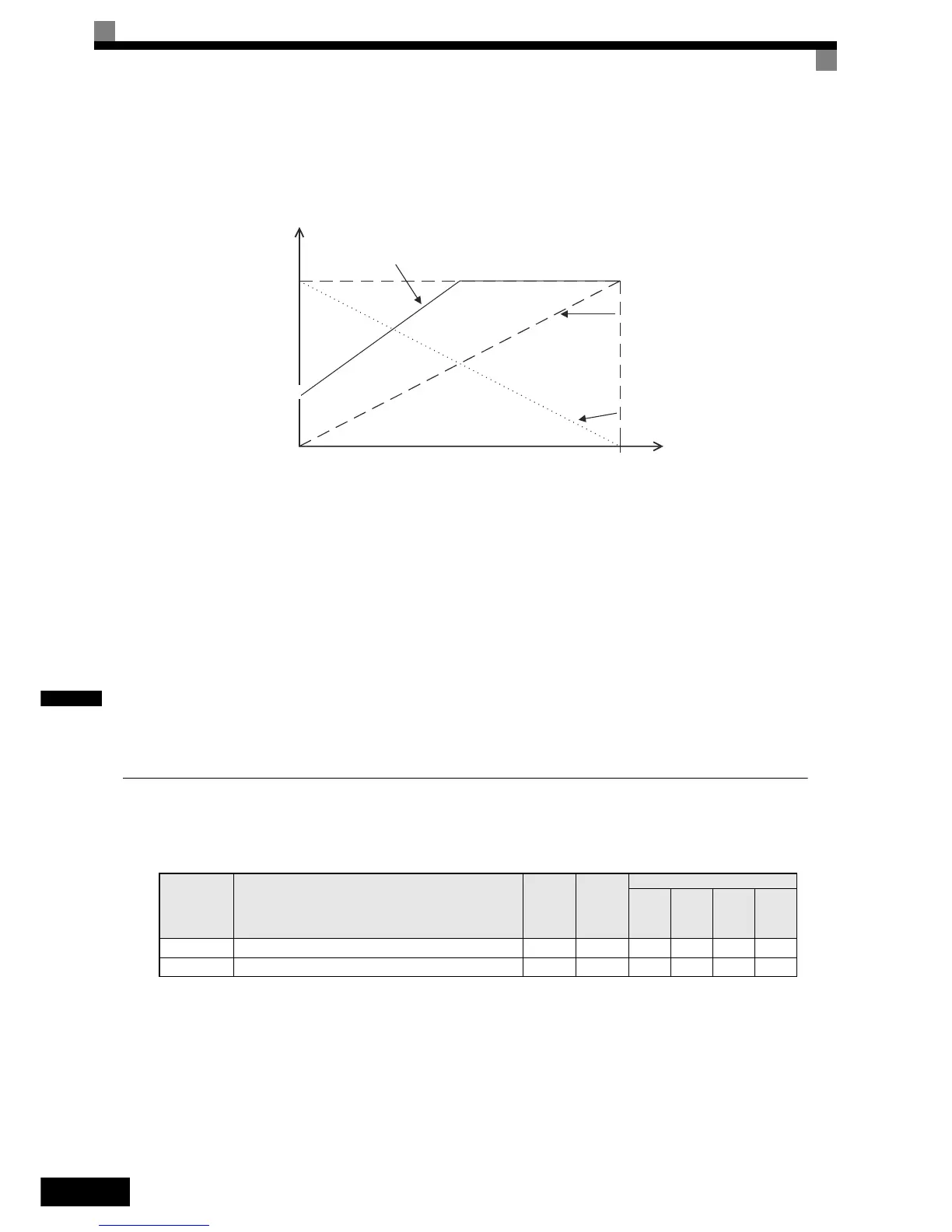

Page #251 background imageLoading...
Page #251 background image
6-78
6
Exemples de réglages
L’influence des paramètres de gain et de pente sur le canal de sortie analogique est présenté à l’aide de trois
exemples dans la fig 6.69.
Fig. 6.73 Réglage de la sortie de contrôle
Commutation des niveaux du signal de contrôle analogique
Certains éléments de contrôle peuvent avoir des valeurs positives ou négatives. Si ces éléments peuvent être
acheminés vers une sortie analogique, le niveau de signal doit être paramétré sur une valeur comprise entre
-10 V et +10 V (H4-07/08 = 1). Les valeurs négatives seront exprimées sous la forme d’une tension négative
(-10 V à 0) et les valeurs positives sous la forme d’une tension positive (0 à +10 V).
Pour obtenir des informations sur les éléments de contrôle pouvant avoir des valeurs positives ou négatives,
veuillez vous reporter à la page 5-64, Paramètres d'état de la surveillance U1.
Les deux sorties analogiques peuvent également créer un signal de courant compris entre 4 et 20 mA. Par
conséquent, les paramètres H4-07 et H4-08 doivent être définis sur 2. En outre, le cavalier CN15 doit être
paramétré en fonction de la sortie de courant de chaque canal. Reportez-vous à la page 2-23, Cavalier CN15 et
connecteur DIP S1 pour obtenir des informations sur le paramétrage du cavalier.
Utilisation de la sortie de contrôle du train d’impulsions
Paramètres connexes
Sélection d’éléments de contrôle des impulsions
Certains des éléments de contrôle de l’opérateur digital (U1- [contrôle d’état]) peuvent être acheminés
vers la borne de contrôle MP-AC des impulsions. Reportez-vous à la page 5-64, Paramètres d'état de la
surveillance U1, puis définissez la partie
 de U1- (contrôle d’état) pour H6-06.
Code
de paramètre
Nom
Réglage
par défaut
Modifica-
tion
pendant
fonction-
nement
Méthodes de contrôle
V/f
V/f avec
PG
Vec-
teur en
boucle
ouverte
Vec-
teur en
boucle
fermée
H6-06Sélection du contrôle du train dimpulsions 2 Oui AAAA
H6-07Échelonnement du contrôle du train dimpulsions 1440HzOui AAAA
0 V
10 V
100 %
Gain : 100 %
Pente : 0 %
Gain : 170 %
Pente : 30 %
Gain : 0 %
Pente : 100 %
Elément de contrôle
(par exemple fréquence
de sortie)
Courant/
tension de sortie
3V/8,8mA
