6-7
6

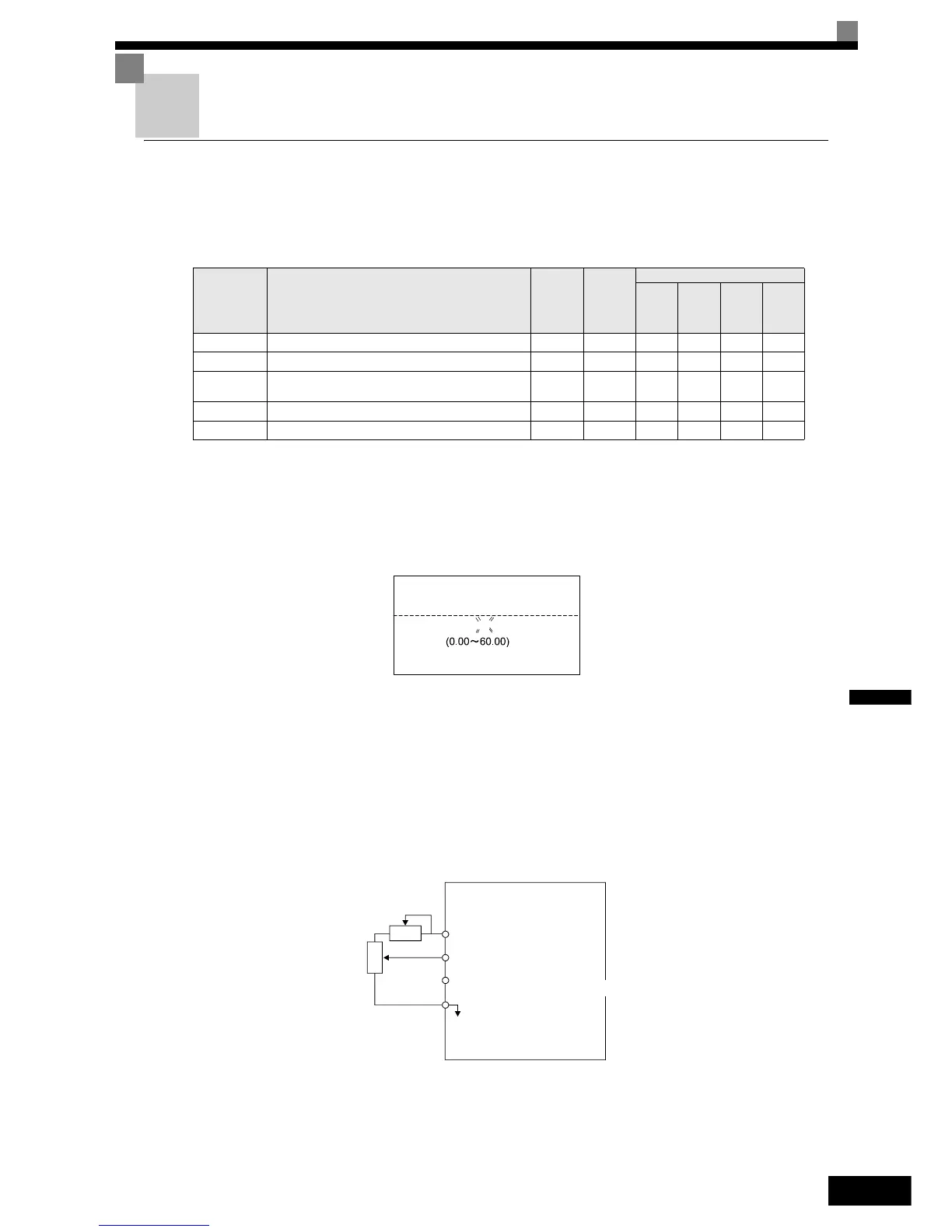

Référence de fréquence
Sélection de la source de la référence de fréquence
Définissez le paramètre b1-01 pour sélectionner la source de la référence de fréquence.
Paramètres connexes
Entrée de la référence de fréquence à partir de l’opérateur digital
Lorsque b1-01 est paramétré sur 0, vous pouvez entrer la référence de fréquence à partir de l’opérateur digital.
Pour plus d’informations sur le paramétrage de la référence de fréquence, reportez-vous à la page 3-1,
Opérateur digital et modes.
Fig. 6.5 Écran de paramétrage de la fréquence
Entrée de la référence de fréquence à l'aide de la tension (paramètre analogique)
Lorsque b1-01 est défini sur 1, vous pouvez entrer la référence de fréquence à partir de la borne du circuit de
contrôle A1 (entrée de tension) ou de la borne du circuit de contrôle A2 (entrée de tension ou de courant).
Entrée de la référence de fréquence de vitesse maître uniquement
Si vous n’entrez que la référence de fréquence de vitesse maître, entrez la référence de tension dans la
borne A1 du circuit de contrôle.
Fig. 6.6 Entrée de la référence de fréquence de vitesse maître
Code
de paramètre
Nom
Réglage
par défaut
Modifica-
tion
pendant
fonction-
nement
Méthodes de contrôle
V/f
V/f avec
PG
Vec-
teur en
boucle
ouverte
Vec-
teur en
boucle
fermée
b1-01 Sélection d’une source de référence de fréquence 1 NonQQQQ
H3-09 Sélection de la fonction del’entrée analogique2 0 NonAAAA
H3-13
Commutation de la principale entrée de référence
de la borne A1/A2
0 NonAAAA
H6-01 Sélection de la fonction d’entrée du train d’impulsions 0 NonAAAA
H6-02 Échelonnement de l’entrée du train d’impulsions 1440 Hz Non AAAA
-DRIVE-
Rdy
Frequency Ref
U1-01= 0 0 0.0 0Hz
"0.00Hz"
Variateur
A1 (référence de fréquence maître)
+V alimentation : 15 V, 20 mA)
A2 (référence de fréquence auxiliaire)
AC (commun analogique)
2kΩ
2kΩ
