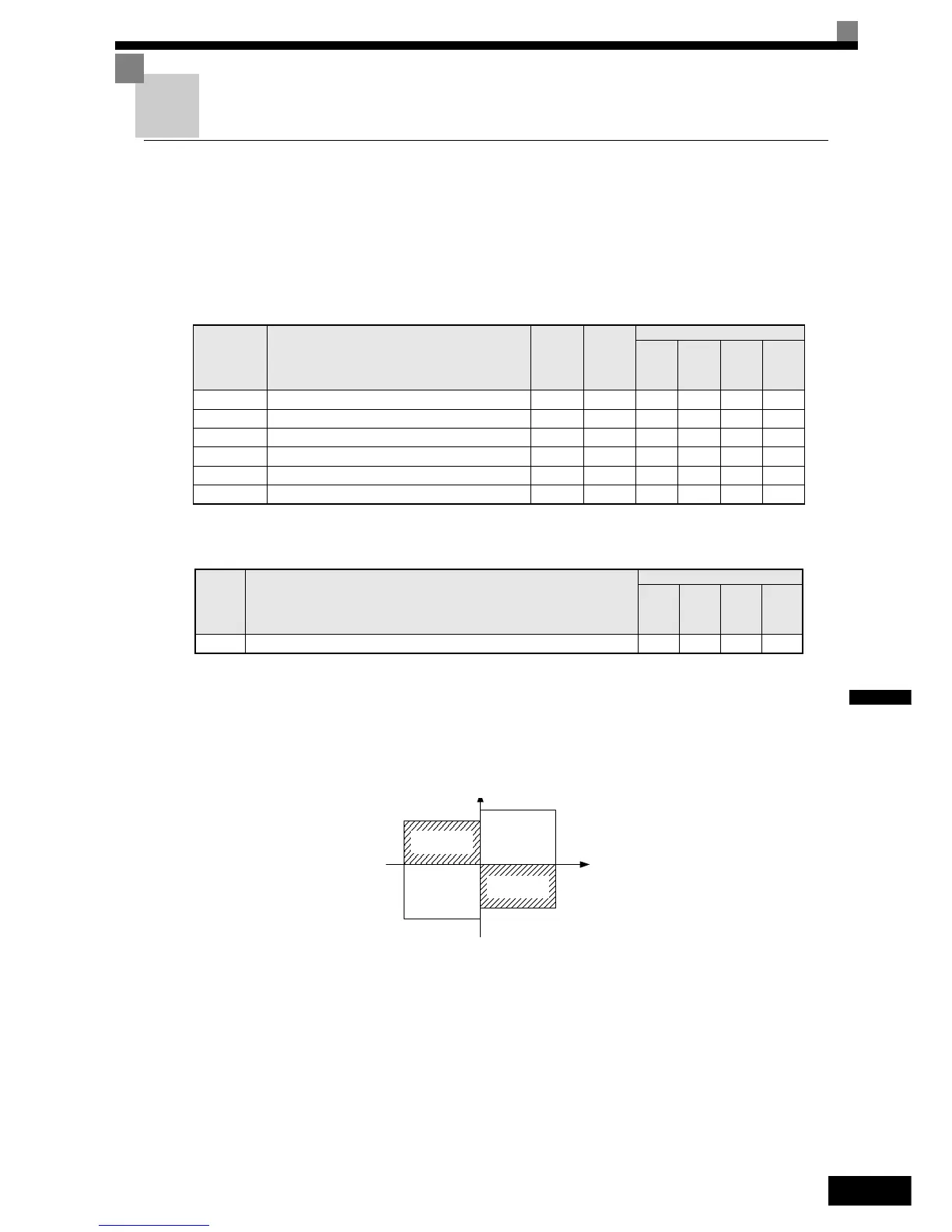

Omron VARISPEED F7 Manuel D'Utilisation

6-43
6
Protection de la machine
 Limitation du couple moteur (fonction de limitation de couple)
Cette fonction permet de limiter le couple d’arbre moteur de chacun des quatre rectangles séparément. Il est
possible de définir la limite de couple par une valeur fixe (à l’aide de paramètres) ou par une valeur variable
(en utilisant une entrée analogique). Il est possible d’utiliser la fonction de limitation de couple avec le
contrôle vectoriel en boucle ouverte ou fermée uniquement.
 Paramètres connexes
* Une valeur de réglage de 100 % correspond au couple nominal du moteur.
Sortie multifonction (H2-01 à H2-03)
 Sélection de la limite de couple à l’aide des paramètres
Vous pouvez régler séparément quatre limites de couple dans les directions suivantes à l’aide des paramètres
L7-01 à L7-04 : entraînement avant, entraînement arrière, régénération avant et régénération arrière (reportez-
vous à la Fig. 6.47).
Fig. 6.47 Paramètres de limites de couple
 Utilisation d’une sortie numérique pour signaler une application
dans la limite de couple
Si une sortie multifonction est définie pour cette fonction (H2-01 à H2-03 sont paramétrés sur « 30 »), la sortie
est activée lorsque le couple de sortie moteur atteint une des limites de couple.
Code
de paramètre
Nom
Réglage
par défaut
Modifica-
tion
pendant
fonction-
nement
Méthodes de contrôle
V/f
V/f avec
PG
Vec-
teur en
boucle
ouverte
Vec-
teur en
boucle
fermée
L7-01 Limite du couple en marche avant 200 %* Non Non Non A A
L7-02 Limite du couple en entraînement inverse 200 %* Non Non Non A A
L7-03 Limite du couple régénératif avant 200 %* Non Non Non A A
L7-04 Limite du couple régénératif inverse 200 %* Non Non Non A A
L7-06 Constante de temps de la limite de couple 200 ms Non Non Non A Non
L7-07 Limitation de couple pendant une accél./décél. 0 Non Non Non A Non
Point de
consigne
Fonction
Méthodes de contrôle
V/f
V/f
avec
PG
Vec-
teur en
boucle
ouverte
Vec-
teur en
boucle
fermée
30 Pendant la limite de couple Non Non Oui Oui
L7-01
Output Torque
Output Speed
L7-03
L7-02
L7-04
Forward
Drive
Reverse
Drive
Reverse
Regenerative
Forward
Regenerative
Régénératif
inverse
Régénératif
avant
Entraînement
avant
Entraînement
inverse
Couple de sortie
Vitesse
de sortie
