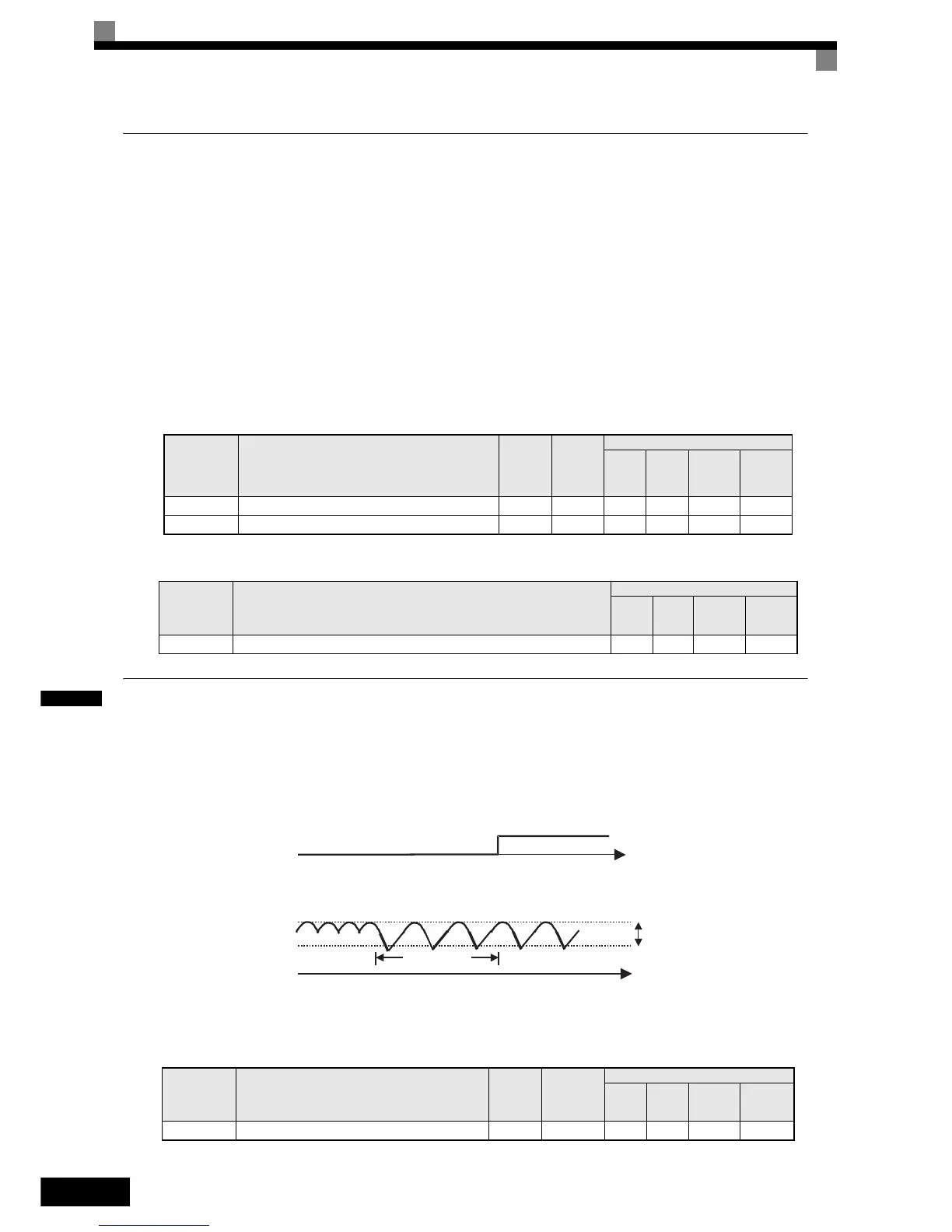

Omron VARISPEED F7 Manuel D'Utilisation

6-60
6
 Protection anti-surchauffe du variateur
Le variateur est protégé contre les surchauffes à l’aide de la thermistance qui détecte la température du
radiateur.
Lorsque la température de surchauffe est atteinte, la sortie du variateur est automatiquement coupée.
Pour éviter les arrêts brusques et inopinés du variateur en raison d’une surchauffe, il est possible d’activer une
pré-alarme de surchauffe. Le niveau de température de cette pré-alarme peut être défini dans le
paramètre L8-02. Le paramètre L8-03 permet de sélectionner le mode de fonctionnement du variateur
lorsqu’une augmentation de la température se produit.
Lorsqu’une sortie multifonction est programmée pour cette fonction, la sortie est activée lorsque la
température du radiateur dépasse le niveau de surchauffe de la pré-alarme réglée dans L8-02.
 Paramètres connexes
Sorties multifonction (H2-01 à H2-03)
 Protection de la phase d’entrée ouverte
L’entraînement contrôle l’ondulation du bus c.c. pour la détection des pertes de la phase d’entrée.
L’entraînement intègre cette valeur ∆V via 10 balayages (environ 10 secondes). Si la valeur intégrée ∆V de
n'importe quelle plage de dix balayages consécutifs est supérieure à une valeur de comparaison interne,
l’entraînement déclenche une erreur PF et le moteur s’arrête par inertie. La détection de la perte de la phase
d’entrée peut être activée ou désactivée à l’aide du paramètre L8-05.
Fig. 6.63 Détection de la perte en phase d’entrée
 Paramètres connexes
Il est généralement déconseillé de désactiver cette fonction.
Code
de paramètre
Nom
Réglage
par défaut
Modifica-
tion
pendant
fonction-
nement
Méthodes de contrôle
V/f
V/f avec
PG
Vecteur
en boucle
ouverte
Vecteur
en boucle
fermée
L8-02 Niveau de pré-alarme en cas de surchauffe 95°CNon AA A A
L8-03 Sélection de pré-alarme de surchauffe du variateur (OH) 3 Non A A A A
Point
de consigne
Fonction
Méthodes de contrôle
V/f
V/f
avec
PG
Vecteur
en boucle
ouverte
Vecteur
en boucle
fermée
20 Surchauffe du variateur (OH) Oui Oui Oui Oui
Code
de paramètre
Nom
Réglage
par défaut
Modification
pendant
fonctionne-
ment
Méthodes de contrôle
V/f
V/f avec
PG
Vecteur
en boucle
ouverte
Vecteur en
boucle fer-
mée
L8-05 Sélection de la protection en phase d’entrée ouverte 1 Non A A A A
t
L8-06
Signal d'erreur
de la perte de phase
Tension du bus
c.c.
10 secondes
