Démontage/fixation de l'opérateur digital
et du capot avant
Variateurs de 18,5 kW max.
Pour fixer les cartes en option ou changer le connecteur de cartes de bornes, démontez l'opérateur digital et le
capot avant en plus du capot bornes. Retirez toujours l'opérateur digital du capot avant avant de démonter
celui-ci.
Les procédures de démontage et de fixation sont décrites ci-dessous.
Démontage de l'opérateur digital
Appuyez sur le levier situé sur le côté de l'opérateur digital dans la direction de la flèche 1 pour désolidariser
l'opérateur digital, puis levez ce dernier dans le sens de la flèche 2 pour le retirer, comme indiqué dans
l'illustration suivante.

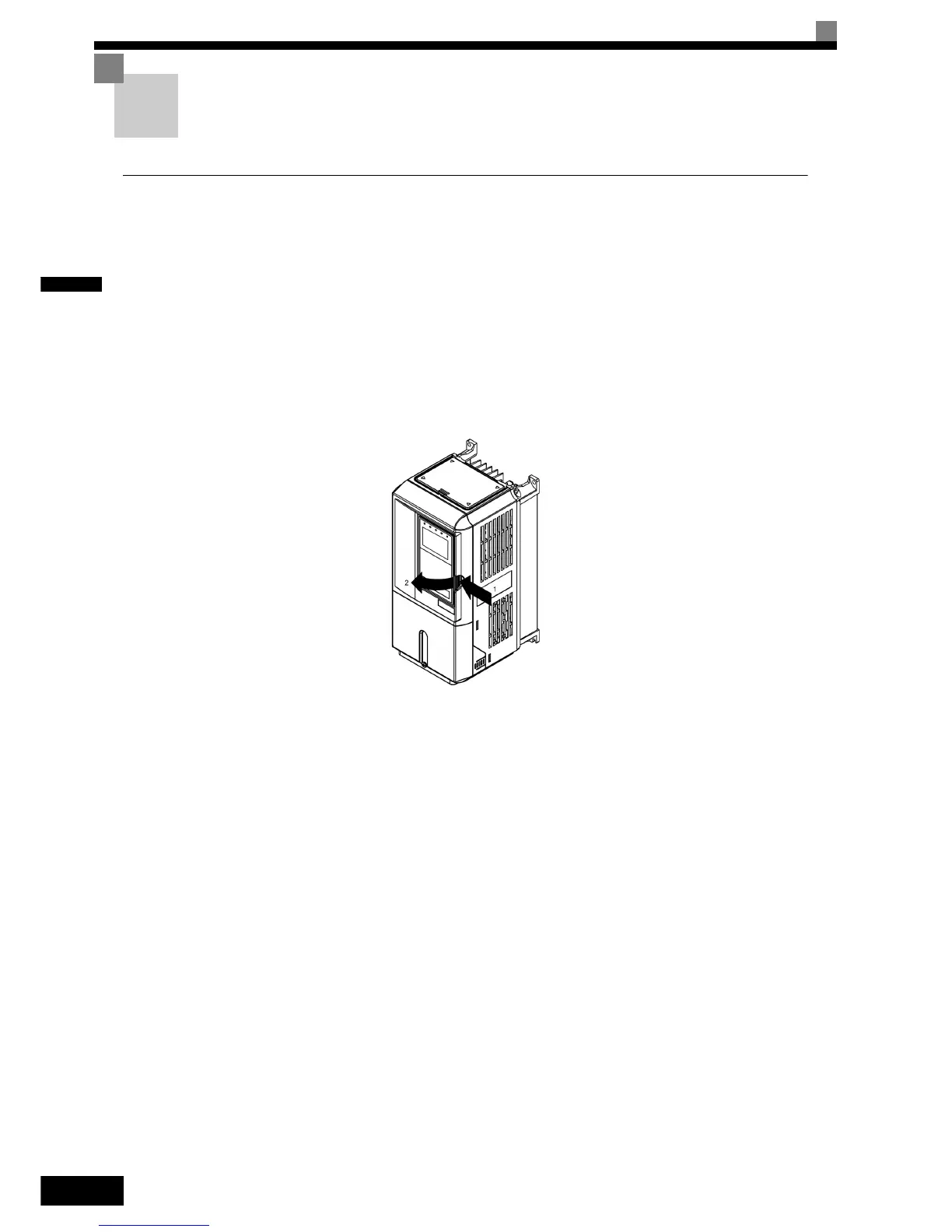

Fig. 1.13 Démontage de l'opérateur digital (voir modèle CIMR-F7Z45P5 ci-dessus)
