6-26
6
Réglage des références de fréquence
 Réglage des références de fréquence analogiques
Les valeurs de référence analogiques peuvent être réglées à l’aide des fonctions de gain et de pente des entrées
analogiques.
 Paramètres connexes
 Réglage de la référence de fréquence analogique à l’aide de paramètres
La référence de fréquence peut être entrée depuis les bornes du circuit de contrôle à l’aide de signaux de
tension/courant analogiques (entrée analogique A2 seulement).
Il est possible de sélectionner les niveaux de signalisation d’entrée en utilisant :
• H3-01 pour l’entrée analogique A1
• H3-08 pour l’entrée analogique A2
Il est possible d’ajuster les signaux en utilisant :
• H3-02 (gain) et H3-03 (pente) si l’entrée analogique A1 est sélectionnée afin de devenir l’entrée de la
référence de fréquence
• H3-10 (gain) et H3-11 (pente) si l’entrée analogique A2 est sélectionnée afin de devenir l’entrée de la
référence de fréquence
Reportez-vous à la Fig. 6.29 pour ajuster le signal en utilisant les fonctions de gain et de pente.

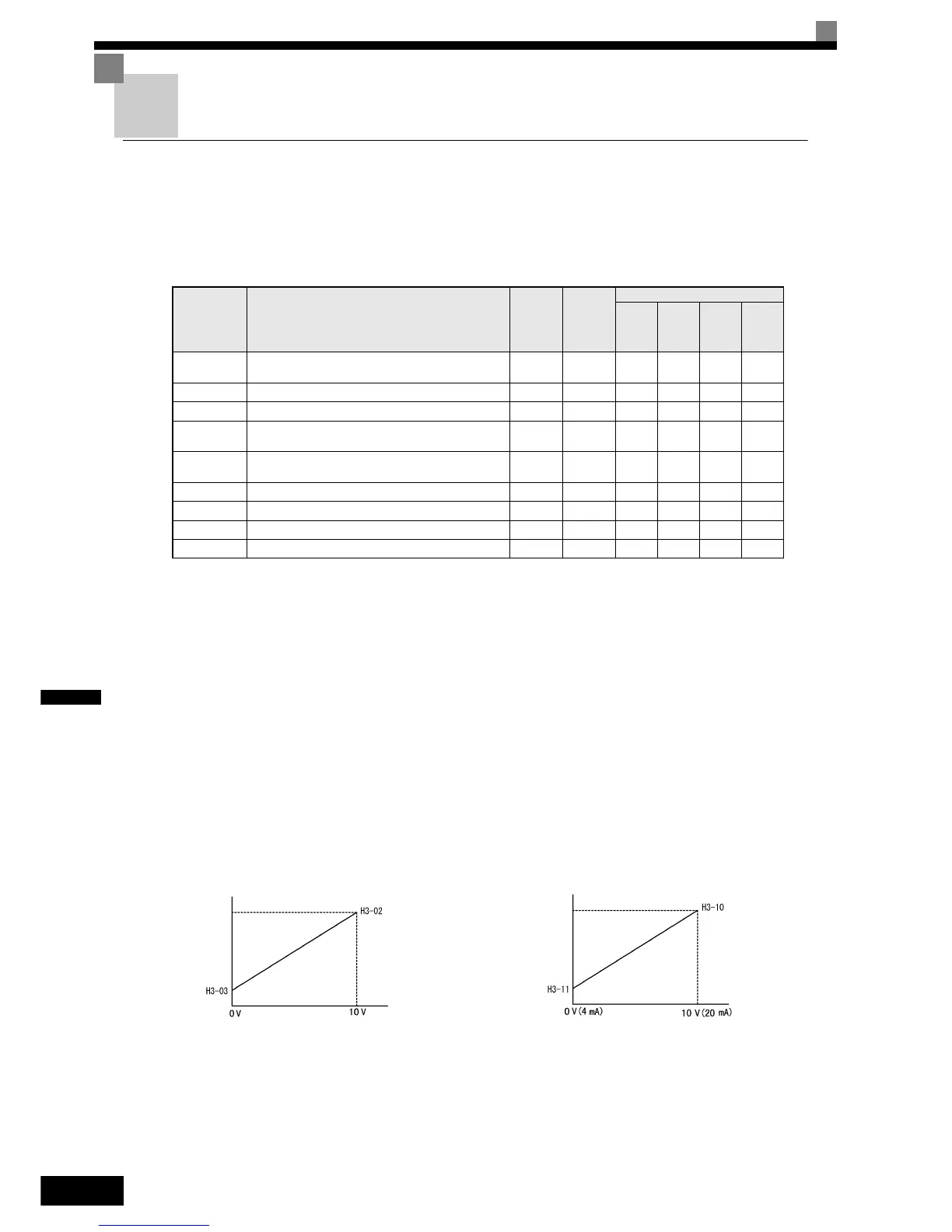

Fig. 6.29 Entrées des bornes A1 et A2
Code
de paramètre
Nom
Réglage
par défaut
Modifica-
tion
pendant
fonction-
nement
Méthodes de contrôle
V/f
V/f avec
PG
Vec-
teur en
boucle
ouverte
Vec-
teur en
boucle
fermée
H3-01
Sélection du niveau de signal de la borne d’entrée analogique
multifonction A1
0 NonAAAA
H3-02Gain d’entrée de la borne de référence de fréquence A1 100%Oui AAAA
H3-03Pente d’entrée de la borne de référence de fréquence A1 0% OuiAAAA
H3-08
Sélection du niveau de signal de la borne analogique
multifonction A2
2 NonAAAA
H3-09
Sélection de la fonction de la borne analogique
multifonction A2
0 NonAAAA
H3-10Gain d’entrée de la borne analogique multifonction A2 100%Oui AAAA
H3-11Pente d’entrée de la borne analogique multifonction A2 0% Oui AAAA
H3-12Constante de temps du filtre d’entrée analogique 0,03sNonAAAA
H3-13Commutation entre les bornes A1/A2 0 NonAAAA
Référence de fréquence
Entrée de la borne A1
Tension d’entrée
de la borne A1
Référence de fréquence
Entrée de la borne A2
Tension d’entrée
de la borne A2
(courant)
