6-65
6
Entrées numériques multifonction (H1-01 à H1-05)
Histogramme

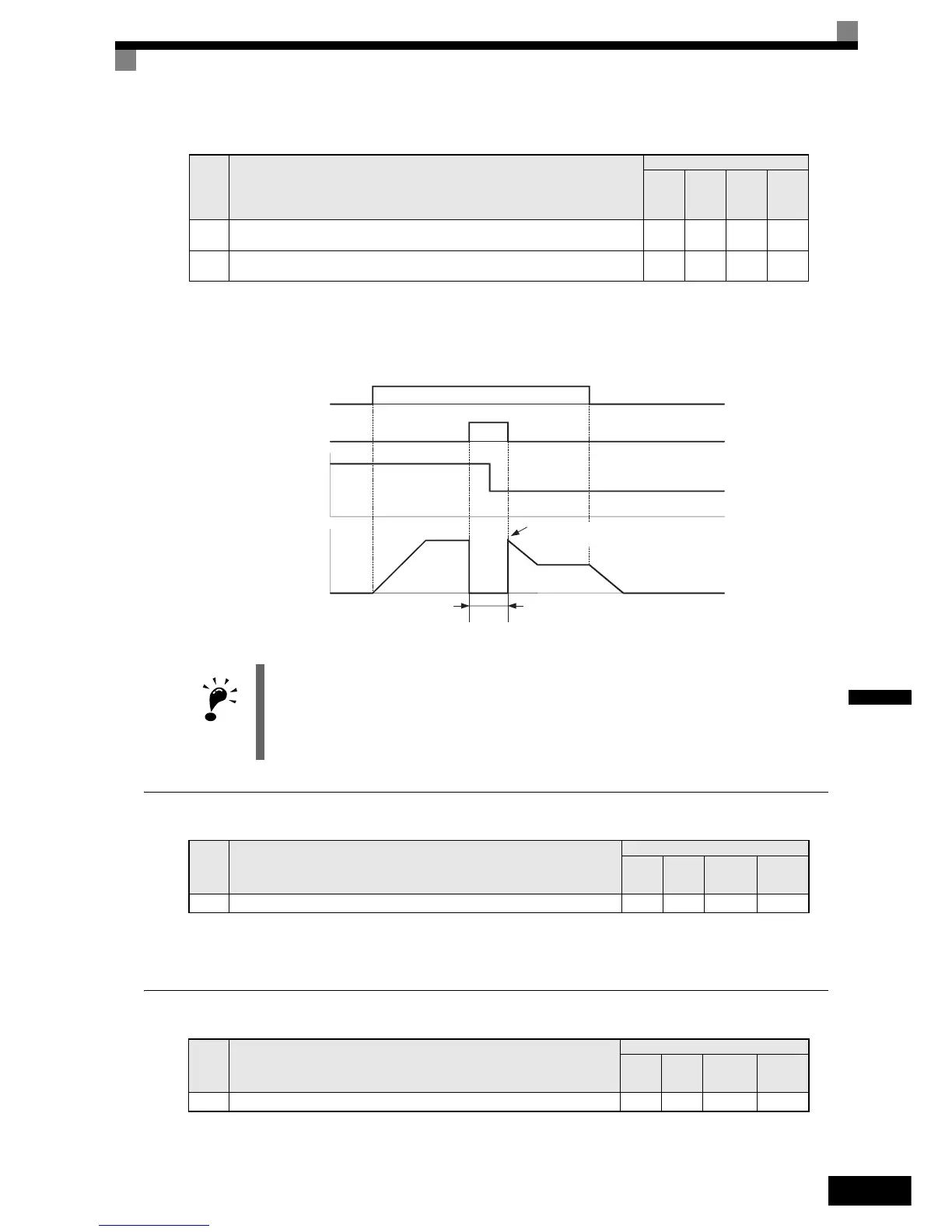

L’histogramme utilisé lors de l’utilisation d’une commande d’étage de sortie bloqué est présenté dans la
Fig. 6.66.
Fig. 6.66 Commandes d’étage de sortie bloqué
Entrée du signal d’alarme OH2 (surchauffe)
Si une entrée numérique est programmée pour cette fonction (H1- = B), un message d’alarme OH2 peut
être affiché à l’écran en activant cette entrée sur ON. Le contact d’erreur ne pourra pas être utilisé.
Activation/désactivation de l’entrée analogique multifonction A2
Si une entrée numérique est programmée pour cette fonction (H1- = C), l’entrée analogique A2 peut être
activée ou désactivée en commutant l’entrée numérique sur ON/OFF (ON – entrée analogique A2 activée).
Point
de con-
signe
Fonction
Méthodes de contrôle
V/f
V/f
avec
PG
Vec-
teur en
boucle
ouverte
Vec-
teur en
boucle
fermée
8
Étage de sortie bloqué externe NO (contact normalement ouvert : (étage de sortie bloqué quand
paramétré sur ON)
Oui Oui Oui Oui
9
Étage de sortie bloqué externe NC (contact normalement fermé : (étage de sortie bloqué quand
paramétré sur OFF)
Oui Oui Oui Oui
IMPORTANT
Lorsqu’un contacteur est utilisé entre le variateur et le moteur, exécutez toujours une commande
d’étage de sortie bloqué avant d’ouvrir le contacteur.
Point
de con-
signe
Fonction
Méthodes de contrôle
V/f
V/f
avec
PG
Vecteur en
boucle
ouverte
Vecteur
en boucle
fermée
B Entrée d’alarme OH2 (ON : OH2 est affiché) Oui Oui Oui Oui
Point
de con-
signe
Fonction
Méthodes de contrôle
V/f
V/f
avec
PG
Vecteur en
boucle
ouverte
Vecteur
en boucle
fermée
C Activation/désactivation de l’entrée analogique A2 (ON : activation Oui Oui Oui Oui
OFF ON
Marche avant/arrêt
Commande d’étage de sortie bloqué
Entrée
Supprimé
Référence de fréquence
Fréquence de sortie
Arrêt par inertie
Recherche de vitesse ou fonctionnement avec
la référence de fréquence précédente
