1-13
1

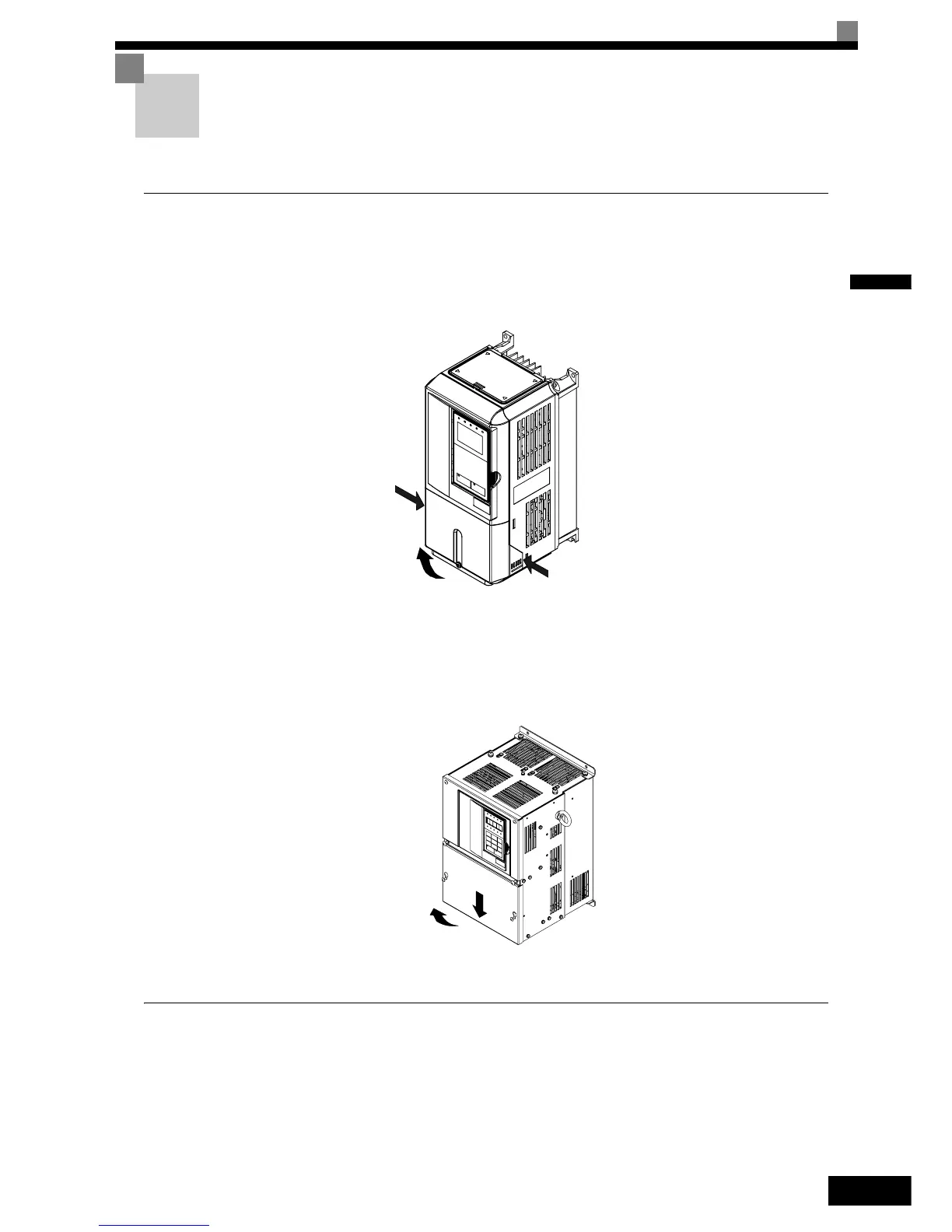

Démontage et fixation du capot des bornes
Retirez le capot des bornes pour brancher les câbles au circuit de contrôle et aux bornes du circuit principal.
Démontage du capot des bornes
Variateurs de 18,5 kW max.
Desserrez les vis en bas du capot des bornes, appuyez sur les côtés du capot en suivant la direction des
flèches 1, puis levez-le au dessus des bornes dans le sens de la flèche 2.
Fig. 1.11 Démontage du capot des bornes (voir modèle CIMR-F7Z25P5 ci-dessus)
Variateurs de 22 kW minimum
Desserrez les vis gauche et droite en haut du capot des bornes, tirez le capot en suivant la direction de la
flèche 1, puis levez-le au dessus des bornes dans le sens de la flèche 2.
Fig. 1.12 Démontage du capot des bornes (voir modèle CIMR-F7Z2022 ci-dessus)
Fixation du capot des bornes
Lorsque le câblage du bornier est terminé, fixez le capot des bornes en procédant dans l’ordre inverse du
démontage.
Pour les variateurs avec une sortie inférieure ou égale à 18,5 kW, insérez la patte de la partie supérieure du
capot des bornes dans la rainure du variateur et appuyez sur la partie inférieure du capot des bornes jusqu'à
entendre le clic garantissant sa bonne mise en place.
1
2
1
1
2
