1-17
1
Variateurs de 22 kW minimum
Pour les variateurs avec une sortie minimale de 22 kW, retirez le capot des bornes, puis utilisez la procédure
suivante pour démonter l’opérateur digital et le capot principal.
Démontage de l'opérateur digital
Utilisez la même procédure que pour les variateurs avec sortie de 18,5 kW max.
Démontage du capot avant
Soulevez le capot au niveau du repère 1 en haut de la carte de bornes du circuit de contrôle, dans le sens
de la flèche 2.

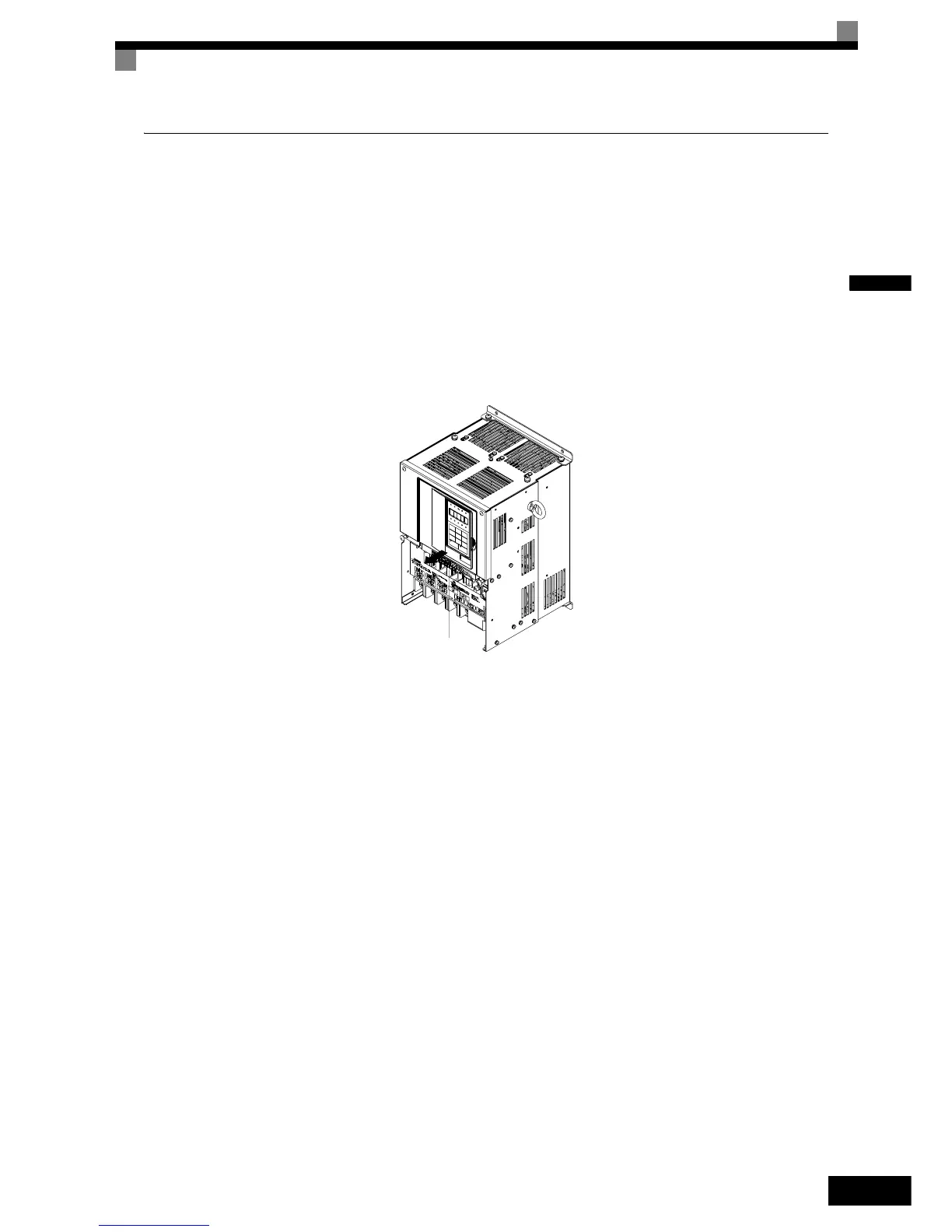

Fig. 1.16 Démontage du capot avant (voir modèle CIMR-F7Z2022 ci-dessus)
Fixation du capot avant
Après avoir terminé l’opération correspondante, semblable au montage d'une carte en option ou le réglage de
la carte de bornes, fixez le capot avant en procédant dans l’ordre inverse du démontage.
1. Confirmez que l'opérateur digital n'est pas monté sur le capot avant. Des défauts de contact peuvent
survenir si le capot est monté alors que l'opérateur digital y est fixé.
2. Insérez la patte située en haut du capot avant dans la rainure du variateur et appuyez sur le capot jusqu'à
entendre le clic garantissant la mise en place correcte sur le variateur.
Montage de l'opérateur digital
Utilisez la même procédure que pour les variateurs avec sortie de 18,5 kW max.
1
2
