Mode Drive
Le mode Drive est le mode dans lequel le variateur peut fonctionner. Il est possible d’afficher tous les
paramètres de surveillance (U1-) et les informations d’erreur et l’historique dans ce mode.
Lorsque b1-01 (sélection de la référence) est réglé sur 0, la fréquence peut être modifiée à partir de l'écran des
valeurs de fréquence à l'aide des touches Incrémenter, Décrémenter et Shift/RESET. Les paramètres sont
enregistrés et l’affichage repasse en mode Surveillance.
Exemple d'opérations
Les fonctions des touches en mode de commande sont illustrées à la figure suivante.

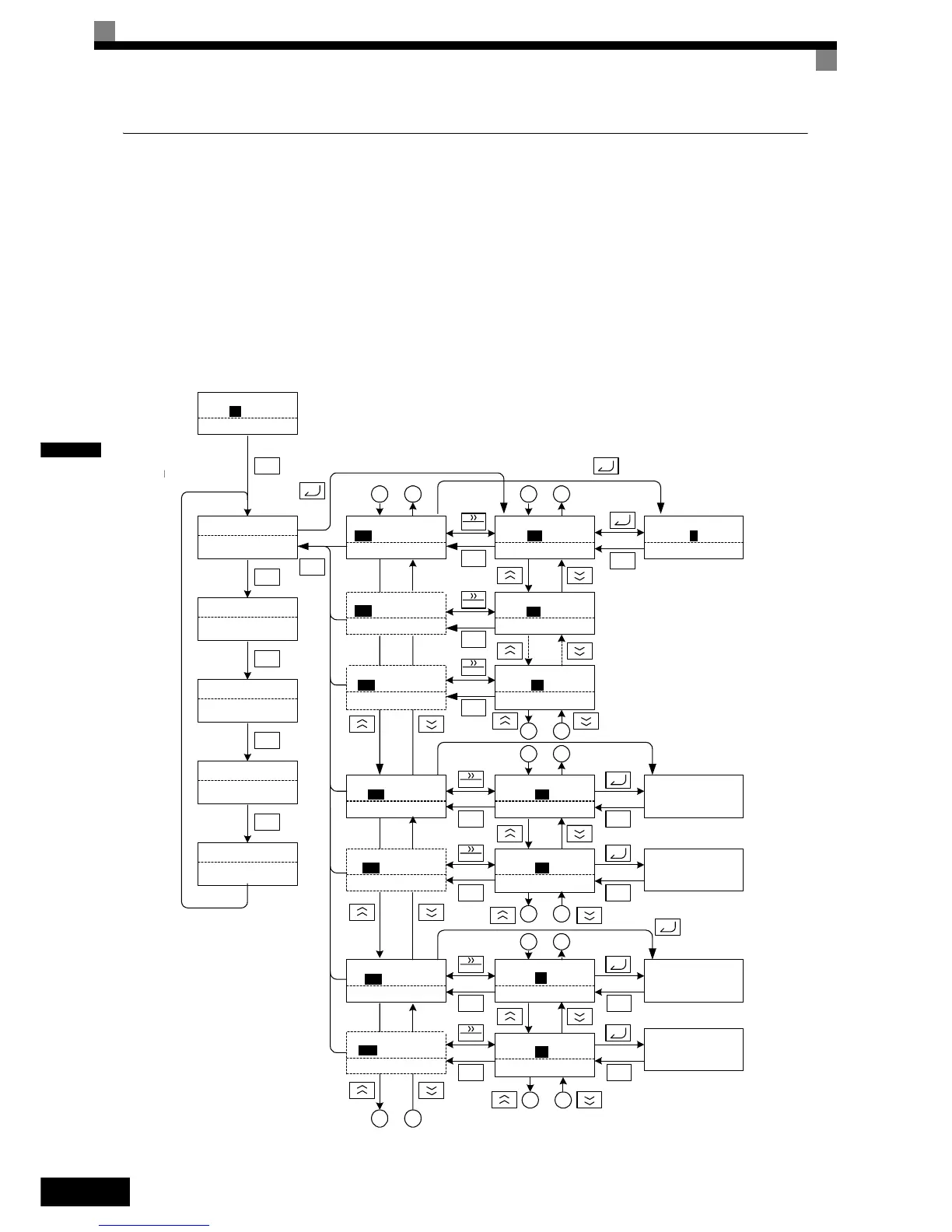

Fig. 3.4 Fonctions en mode Drive
