Omron VARISPEED F7 Manuel D'Utilisation

2-31
2
 Câblage
 Raccordement des bornes PG-B2
Les schémas ci-dessous montrent des exemples de câblage de PG-B2 avec l’alimentation des cartes en option
ou une source d’alimentation externe pour alimenter PG.

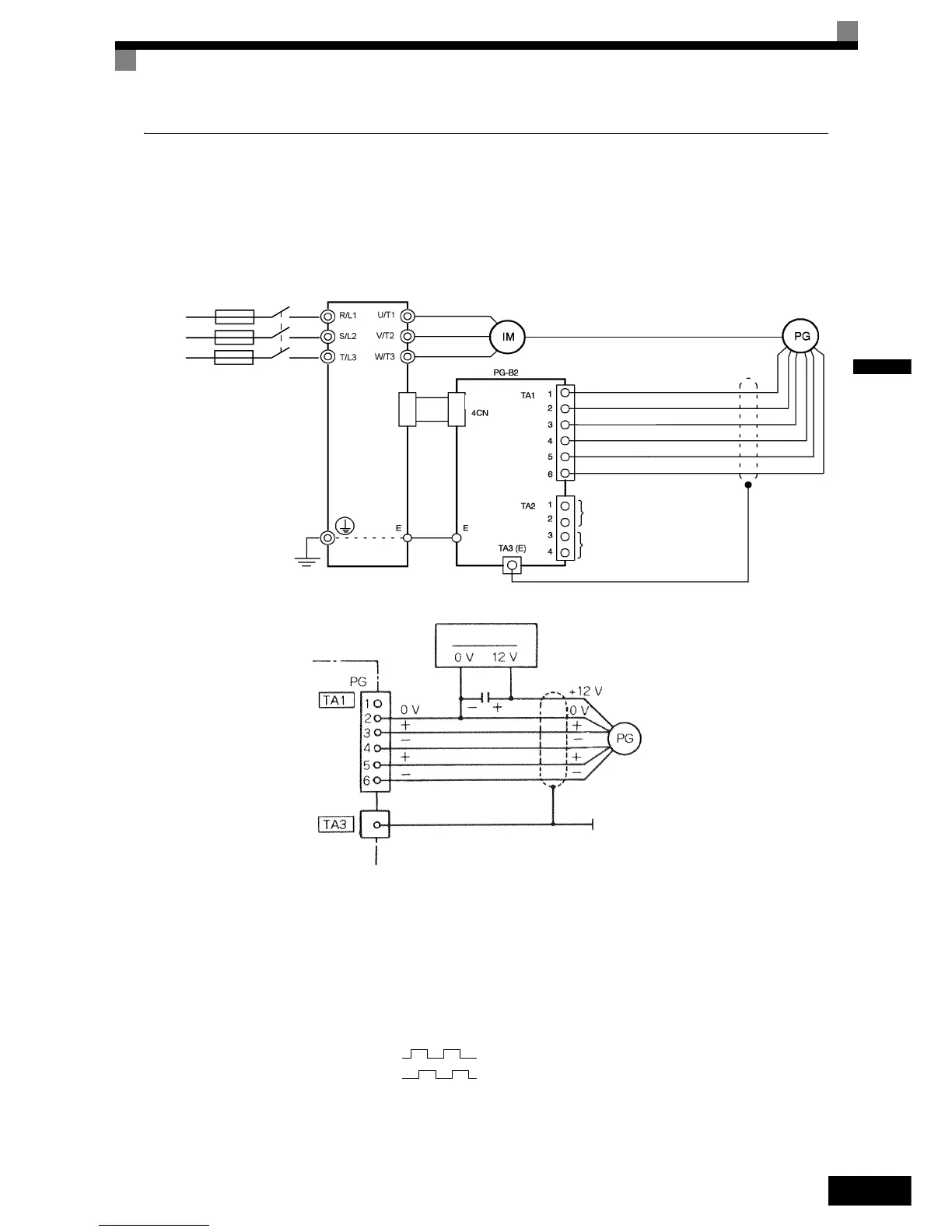

Fig. 2.16 Raccordement de PG-B2 avec une alimentation des cartes en option
Fig. 2.17 Raccordement de PG-B2 avec une alimentation externe de 12 V
• Pour les lignes des signaux, utilisez des câbles blindés en paires torsadées.
• N'utilisez l'alimentation du générateur d'impulsions que pour le générateur d'impulsions (codeur). Si vous
l'utilisez pour autre chose, des parasites pourraient perturber le fonctionnement.
• La longueur du câblage du générateur d'impulsions ne peut pas être supérieure à 100 mètres.
• Le sens de rotation du PG peut être défini dans le paramètre utilisateur F1-05. Le réglage d'usine définit la
rotation avant, avancement en phase A.
• Lorsque vous effectuez une connexion à un codeur PG de type sortie de tension, sélectionnez un PG dont
l'impédance de sortie est un courant d'au moins 12 mA vers le photocoupleur (diode) du circuit d'entrée.
• L’indice de division du moniteur d'impulsions peut être modifié dans le paramètre F1-06.
200 V en c.a. triphasé
(400 V en c.a.)
Variateur
Alimentation +12 V
Alimentation 0 V
Entrée d'impulsions, phase A
Entrée d’impulsion GND, phase A
Entrée d'impulsions, phase B
Entrée d’impulsion GND, phase B
Sortie de surveillance
des impulsions, phase A
Sortie de surveillance
des impulsions, phase B
CN4CN4
R/L1
S/L2
T/L3
Impulsions en phase A
Impulsions en phase B
