Maintien de la fréquence analogique
à l'aide d'une temporisation définie par l’utilisateur
Lorsque l’un des paramètres H1-01 à H1-05 (sélection de fonction des bornes d’entrée numériques S3 à S7)
est défini sur 1E (commande d’échantillonnage/de maintien de la fréquence analogique), la référence de
fréquence analogique est maintenue à 100 ms après l’activation de la borne et le fonctionnement se poursuit à
cette fréquence.

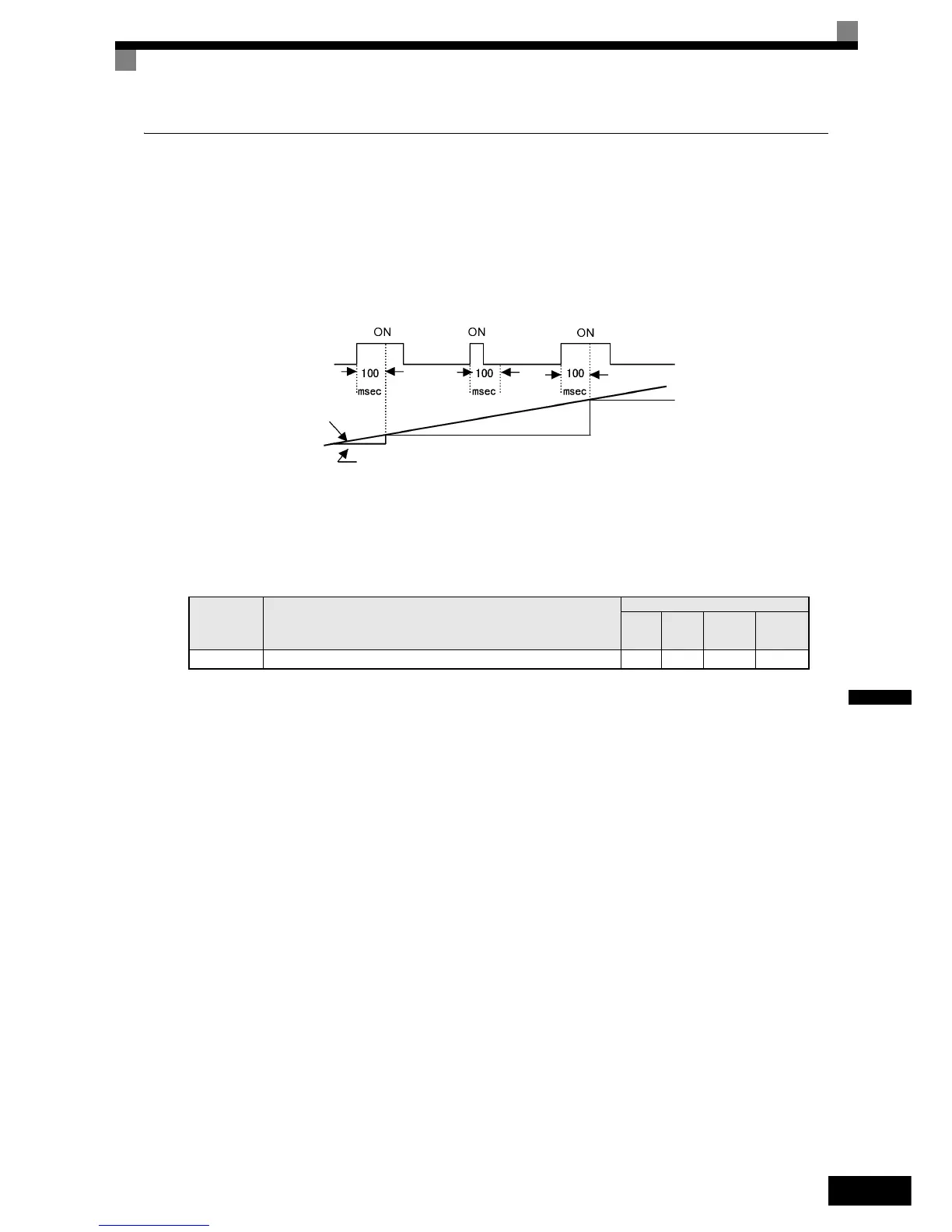

Fig. 6.70 Fréquence analogique d’échantillonnage/de maintien
Paramètres connexes
Entrées numériques multifonction (H1-01 à H1-05)
Précautions
Lorsque vous sélectionnez et exécutez la fonction d’échantillonnage et de maintien des références de
fréquence analogiques, observez les précautions suivantes.
Précautions lors de la configuration
Lorsque vous utilisez une référence de fréquence analogique d’échantillonnage/de maintien, vous ne pouvez
pas en même temps utiliser les commandes suivantes. Dans le cas contraire, une erreur de fonctionnement
OPE03 (sélection d’une entrée multifonction incorrecte) survient.
• Commande de maintien de la rampe d’accélération/de décélération
• Commande UP/DOWN
• Commande d’augmentation/de diminution du contrôle d’assiette
Précautions relatives aux applications
• Lorsque vous effectuez l’échantillonnage/le maintien d’une référence de fréquence analogique, veillez à
fermer l’entrée numérique pendant 100 ms ou plus. En cas de temps d’échantillonnage/de maintien
inférieur à 100 ms, la référence de fréquence n’est pas maintenue.
• La valeur de la référence de fréquence maintenue est effacée lors de la mise hors tension de l’appareil.
Point
de consigne
Fonction
Méthodes de contrôle
V/f
V/f
avec
PG
Vecteur
en boucle
ouverte
Vecteur
en boucle
fermée
1E Echantillon/maintien de la référence de fréquence analogique Oui Oui Oui Oui
Commande
échantillonnage/
de maintien
Entrée analogique
Référence de fréquence
La valeur analogique maintenue à 100 ms après l’activation de la commande est utilisée comme référence de fréquence.
