3-7
3
Remarque : 1. Lorsque vous changez d’affichage avec les touches Incrémenter/Décrémenter, l’affichage suivant, après celui du dernier nombre
de paramètre, devient celui du premier nombre de paramètre et vice et versa. Par exemple, l'écran U1-40 succède à l'écran U1-01. Cela se
traduit dans les figures par les lettres A et B et les chiffres de 1 à 6.
2. L'écran du premier paramètre de contrôle (référence de fréquence) est affiché lorsque l'appareil est sous tension. L'élément du moniteur
affiché au démarrage peut être défini dans o1-02 (Sélection du moniteur après allumage). Il est impossible de lancer cette opération à partir
de l'écran de sélection de mode.
Mode de programmation rapide
Dans le mode de programmation rapide, les paramètres de base nécessaires au test du variateur peuvent être
contrôlés et définis.
Il est possible de modifier ces paramètres à partir de l'affichage. Utilisez les touches Incrémenter, Décrémenter
et Shift/RESET pour modifier la fréquence. Le paramètre est enregistré et l’affichage repasse au mode
précédent l’opération lorsque vous appuyez sur la touche DATA/ENTER après avoir modifié le paramètre.
Consultez le Chapitre 5, Paramètres de l'utilisateur pour plus de détails sur les paramètres affichés dans le
mode de programmation rapide.
Exemple d'opérations
Les fonctions des touches en mode de commande sont illustrées dans le graphique suivant.

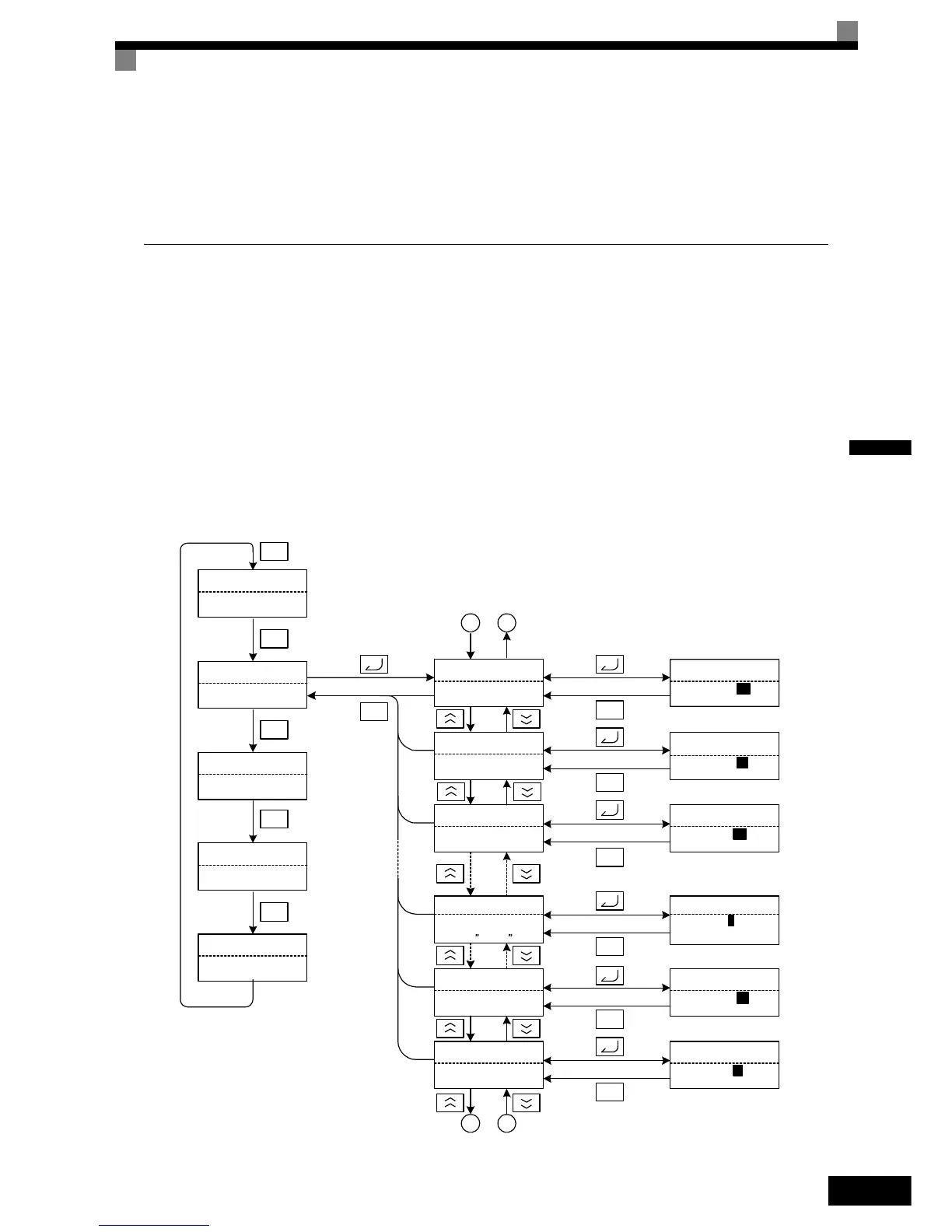

Fig. 3.5 Fonctions en mode de programmation rapide
** Main Menu **
-DRIVE-
Operation
** Main Menu **
-QUICK-
Quick Setting
** Main Menu **
-ADV-
Programming
** Main Menu **
-VERIFY-
Modified Consts
** Main Menu **
-A.TUNE-
Auto-Tuning
Control Method
-QUICK-
A1-02=2
*2*
Open Loop Vector
Reference Source
-QUICK-
b1-01=1
*1*
Terminals
Run Source
-QUICK-
b1-02=1
*1*
Terminals
Monitor Display Setting DisplayMode Selection Display
MOL Fault Select
-QUICK-
L1-01=1
*1*
Std Fan Cooled
StallP Decel Sel
-QUICK-
L3-04=1
*1*
Enabled
Terminal AM Gain
-QUICK-
H4-05 = 50%
A B
A B
Control Method
-QUICK-
A1-02= 2
*2*
Open Loop Vector
Reference Source
-QUICK-
b1-01= 1
*1*
Terminals
Run Source
-QUICK-
b1-02= 1
*1*
Terminals
Terminal AM Gain
-QUICK-
H4-05 =
0050.0%
MOL Fault Select
-QUICK-
L1-01= 1
*1*
Std Fan Cooled
StallP Decel Sel
-QUICK-
L3-04= 1
*1*
Enabled
MENU
MENU
MENU
MENU
MENU
ESC
ESC
ESC
ESC
ESC
ESC
ESC
(0.0 ~ 1000.0)
50.0%
(0.0 ~ 1000.0)
50.0%
Écran de sélection de mode
Écran du moniteur Écran de réglage
