Fonctions individuelles
Utilisation des communications MEMOBUS
Les communications en série effectuées avec un contrôleur programmable (PLC) ou des périphériques
similaires peuvent s’effectuer à l’aide du protocole MEMOBUS.
Configuration des communications MEMOBUS
Les communications MEMOBUS sont configurées en utilisant 1 maître (PLC) et 31 esclaves maximum. Les
communications série entre le maître et l’esclave sont normalement lancées par le maître, et l’esclave répond.
Le maître établit des communications en série avec un seul esclave à la fois. Par conséquent, vous devez au
préalable définir l’adresse de chaque esclave, afin que le maître puisse établir les communications en série
à l’aide de cette adresse. Un esclave qui reçoit une commande du maître exécute la fonction spécifiée et
envoie une réponse au maître.

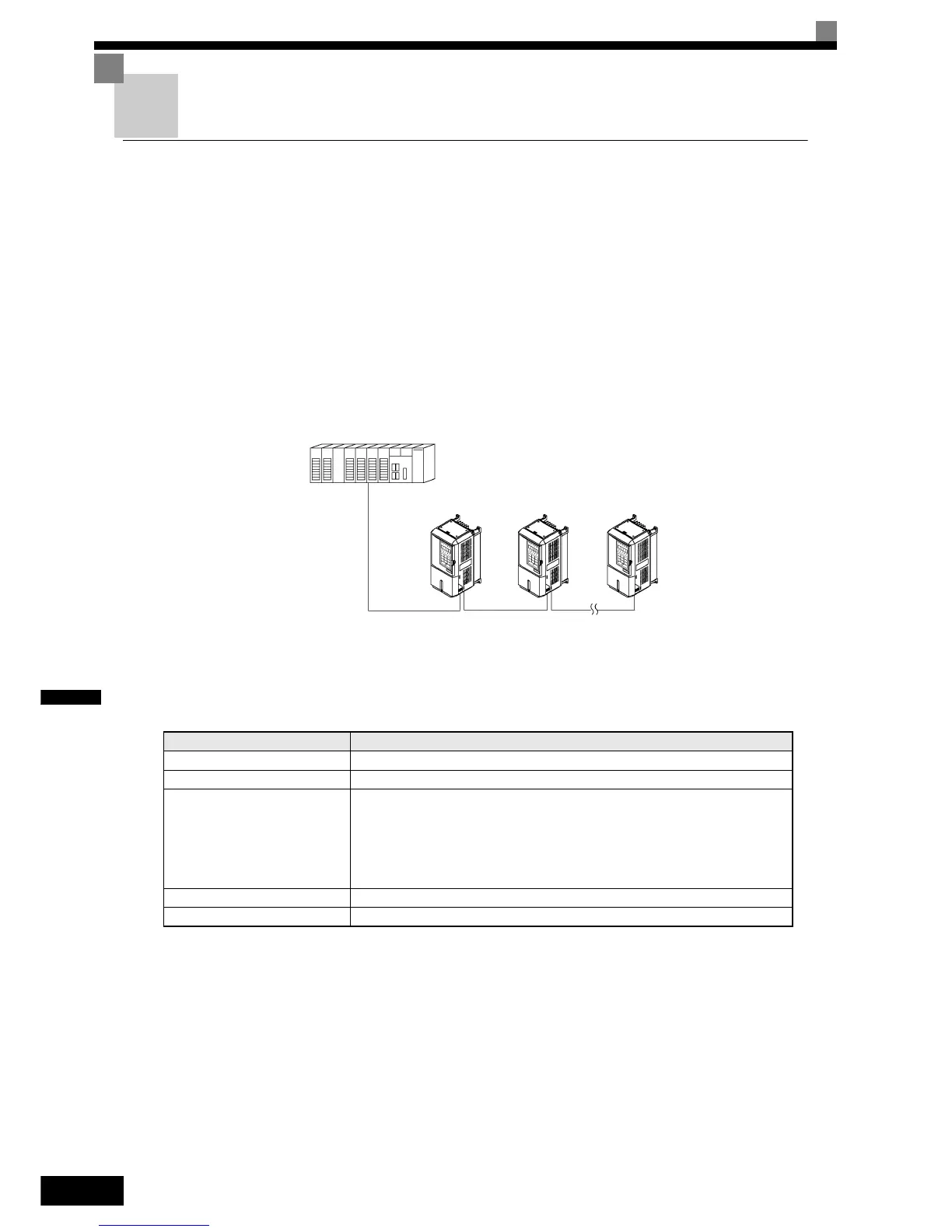

Fig. 6.74 Exemple de connexion entre le PLC et le variateur
Caractéristiques techniques des communications
Les caractéristiques techniques des communications MEMOBUS sont indiquées dans le tableau suivant.
Elément Caractéristiques techniques
Interface RS-422, RS-485
Cycle de communication Asynchrone (synchronisation marche-arrêt)
Paramètres de communication
Vitesse de
transmission :
Choisissez entre 1200, 2400, 4800, 9600 et 19200 bps.
Vo l u m e
des données :
8bits fixe
Parité : Choisissez entre Paire, Impaire ou Aucune.
Bits d’arrêt : 1 bit fixe
Protocole de communication MEMOBUS
Nombre d’unités connectables 31 unités max.
API
Variateur Variateur Variateur
