Omron VARISPEED F7 Manuel D'Utilisation

6-69
6

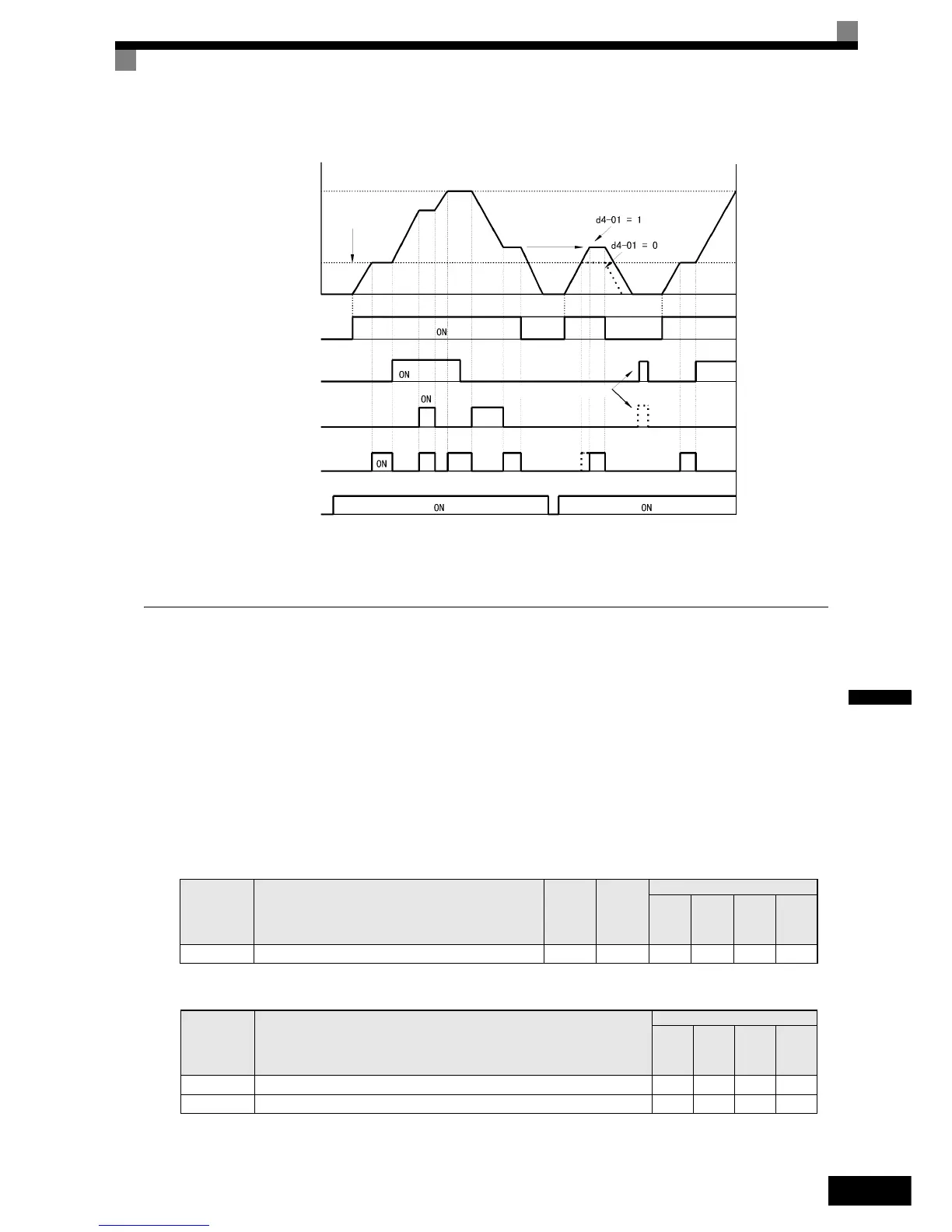

Fig. 6.69 Histogramme des commandes UP/DOWN
 Ajout/soustraction d’une vitesse fixe
à une référence analogique (contrôle d’assiette)
La fonction de contrôle d’assiette effectue une addition/soustraction de la valeur du paramètre d4-02 à partir
d’une référence de fréquence analogique.
Pour utiliser cette fonction, réglez deux des paramètres H1-01 à H1-05 (sélection de fonction des bornes
d’entrée de contact multifonction S3 à S7) sur 1C (commande d’augmentation du contrôle d’assiette) et 1D
(commande de diminution du contrôle d’assiette). Veillez à définir deux bornes afin d’utiliser les commandes
d’augmentation et de diminution du contrôle d’assiette par paire. Dans le cas contraire, un message d’alarme
OPE03 est affiché.
 Paramètres connexes
Entrées numériques multifonction (H1-01 à H1-05)
Code
de paramètre
Nom
Réglage
par défaut
Modifica-
tion
pendant
fonction-
nement
Méthodes de contrôle
V/f
V/f avec
PG
Vec-
teur en
boucle
ouverte
Vec-
teur en
boucle
fermée
d4-02Limites de vitesse du contrôle d’assiette 10%NonAAAA
Point
de consigne
Fonction
Méthodes de contrôle
V/f
V/f
avec
PG
Vec-
teur en
boucle
ouverte
Vec-
teur en
boucle
fermée
1C Augmentation du contrôle d’assiette Oui Oui Oui Oui
1D Diminution du contrôle d’assiette Oui Oui Oui Oui
Fréquence de sortie
Limite supérieure (d2-01)
Accélération
jusqu’à la limite
basse
Fréquence
identique
Limite inférieure (d2-02)
Marche avant/arrêt
Commande UP
Commande DOWN
Accord de vitesse*
Fréquence
de référence
réinitialisée
Alimentation
* Le signal d’accord de vitesse s’active lorsque le moteur n’accélère/ne décélère
pas pendant que la commande d’exécution est activée.
