 Modification des niveaux de détection de surcouplage et de sous-couplage
à l’aide d’une entrée analogique
Si le paramètre H3-09 (sélection de la fonction d’entrée analogique A2) est paramétré sur 7 (niveau de
détection de surcouple/sous-couple), vous pouvez modifier le niveau de détection du surcouplage/sous-
couplage en utilisant l’entrée analogique A2 (reportez-vous à la Fig. 6.53).
Seul le niveau de détection de surcouplage/sous-couplage 1 peut être modifié en utilisant l’entrée analogique.
Le niveau de détection de surcouplage/sous-couplage 2 ne peut pas être modifié par un signal d’entrée
analogique.

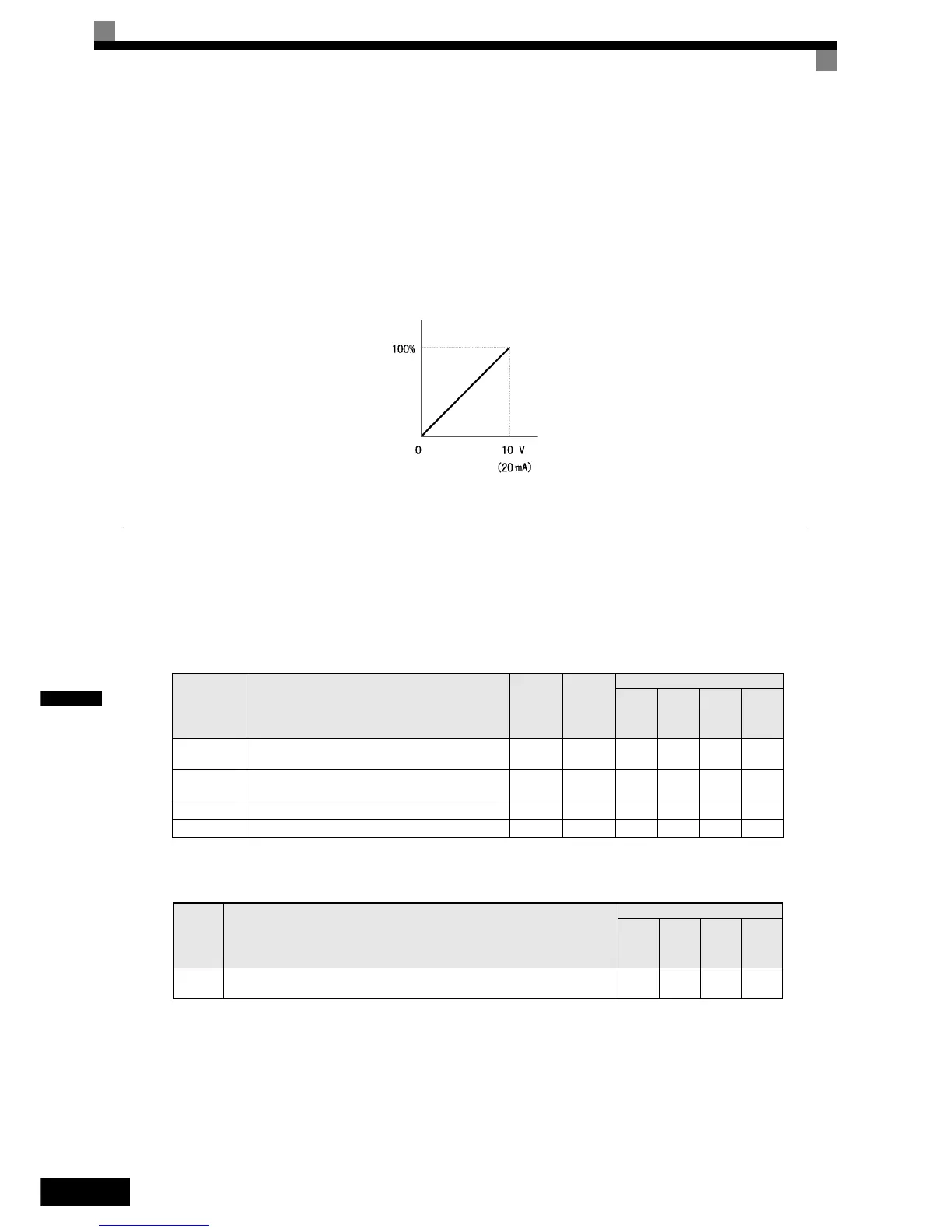

Fig. 6.53 Niveau de détection de surcouplage/sous-couplage à l’aide d’une entrée analogique
 Protection de surcharge du moteur
Il est possible de protéger le moteur contre la surcharge en utilisant la fonction de relais électronique
à surcharge thermique du variateur.
 Paramètres connexes
* Les réglages par défaut dépendent de la capacité du variateur (Les valeurs indiquées concernent le variateur 200 V avec 0,4 kW).
Sorties multifonction (H2-01 à H2-03)
 Réglage du courant nominal du moteur (E2-01 et E4-01)
Entrez la valeur de courant nominal sur la plaque d’identification dans les paramètres E2-01 (pour le
moteur 1) et E4-01 (pour le moteur 2). Cette valeur de réglage correspond au courant de base pour le calcul de
surcharge thermique interne.
Code
de paramètre
Nom
Réglage
par défaut
Modifica-
tion
pendant
fonction-
nement
Méthodes de contrôle
V/f
V/f avec
PG
Vec-
teur en
boucle
ouverte
Vec-
teur en
boucle
fermée
E2-01 Courant nominal du moteur
1,90 A
*
NonQQQQ
E4-01 Courant nominal du moteur 2
1,90 A
*
NonAAAA
L1-01Sélection de la protection du moteur 1 NonQQQQ
L1-02Constante de temps de la protection du moteur 1minNonAAAA
Point de
consigne
Fonction
Méthodes de contrôle
V/f
V/f
avec
PG
Vec-
teur en
boucle
ouverte
Vec-
teur en
boucle
fermée
1F
Pré-alarme de surcharge du moteur (OL1, y compris OH3)
(ON : 90 % ou plus du taux de détection)
Oui Oui Oui Oui
(4 mA)
Niveau de détection
Niveau d’entrée de la borne d’entrée
analogique multifonction A2
