Schémas des connexions standard
Les schémas des connexions standard du variateur sont illustrés à la Fig. 2.5. Ce sont les mêmes schémas pour
les modèles 200 V et les modèles 400 V. Les connexions dépendent de la capacité du variateur.
L'alimentation de contrôle est fournie au niveau interne par le bus c.c. sur tous les modèles de variateur.

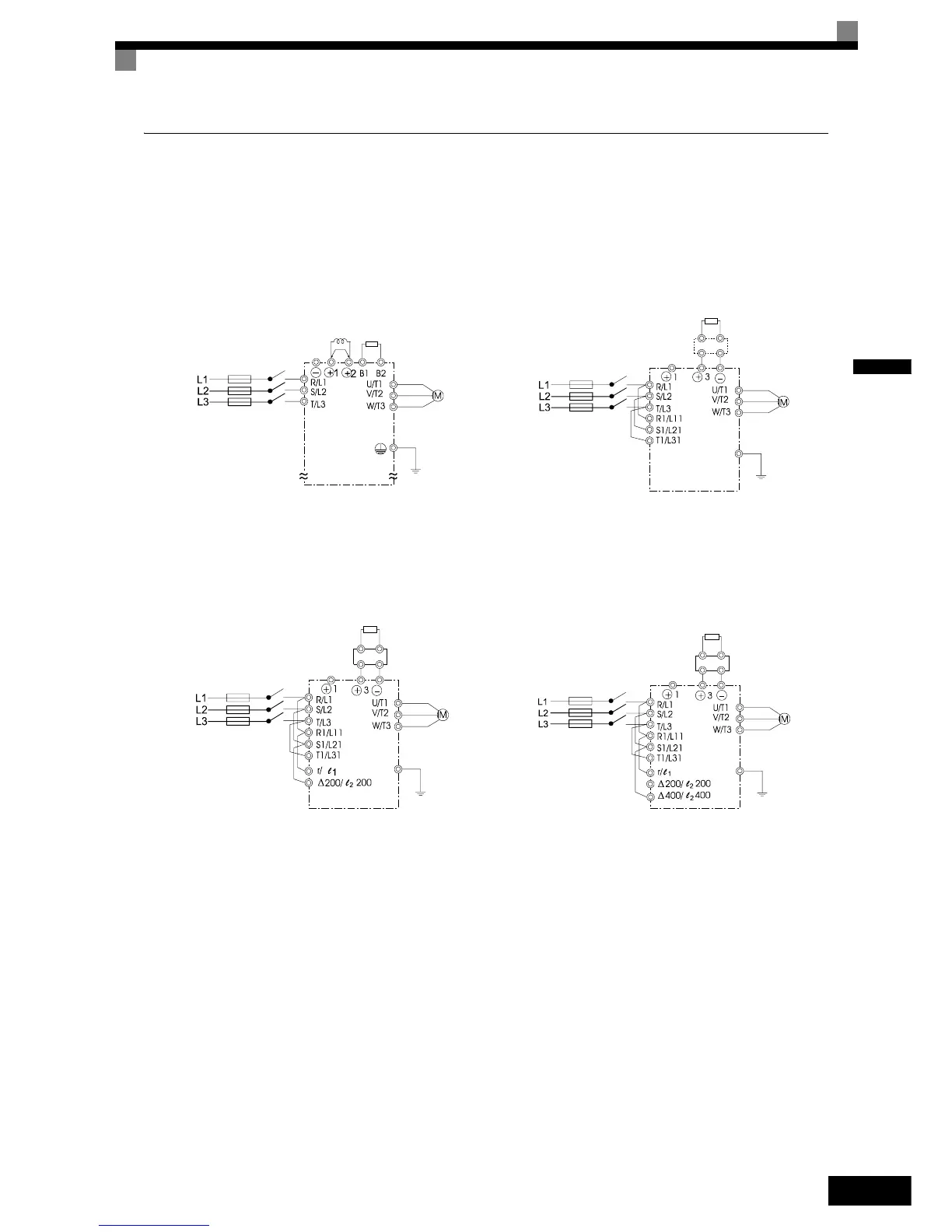

Fig. 2.5 Connexions des bornes du circuit principal
CIMR-F7Z20P4 jusque 2018 et
de 40P4 à 4018
Veillez à enlever la barre du court-circuit avant de connecter
la bobine d'inductance c.c.
CIMR-F7Z2022, 2030 et de 4022 à 4055
La bobine d'inductance c.c. est intégrée.
CIMR-F7Z2037 jusque 2110 CIMR-F7Z4075 jusque 4300
Bobine d'inductance
c.c. (en option)
200 V c.a.
triphasé
(400 V c.a.)
Unité de résistance
de freinage
(en option)
Unité de freinage
(en option)
Unité de résistance
de freinage
(en option)
200 V c.a.
triphasé
(400 V c.a.)
200 V c.a.
triphasé
Unité de freinage
(en option)
Unité de résistance
de freinage
(en option)
400 V c.a.
triphasé
Unité de freinage
(en option)
Unité de résistance
de freinage
(en option)
