électriques sont montés sur le boîtier de
commande à distance.

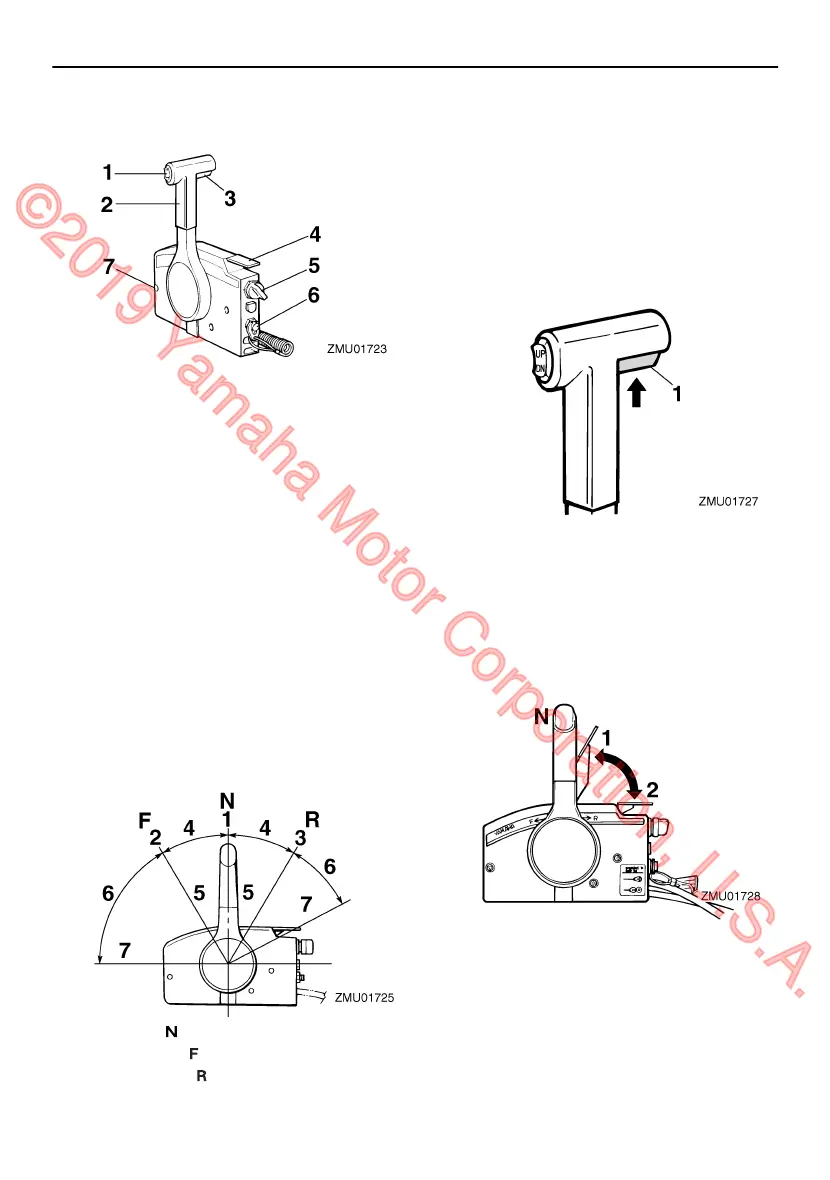

1. Interrupteur de trim
2. Levier de commande à distance
3. Commande de verrouillage de point mort
4. Levier d’accélération au point mort
5. Interrupteur principal
6. Contacteur de coupure du moteur
7. Régleur de friction de l’accélérateur
FMU26191
Levier de commande à distance
Déplacez ce levier vers l’avant depuis le
point mort pour engager la marche à avant.
Tirez le levier du point mort vers l’arrière pour
engager la marche arrière. Le moteur conti-
nue de tourner au ralenti jusqu’à ce que le
levier ait été déplacé d’environ 35° (on sent
un arrêt). Déplacez le levier au-delà de l’arrêt
pour ouvrir le papillon et le moteur commen-
ce à accélérer.
1. Point mort “ ”
2. Marche avant “ ”
3. Marche arrière “ ”
4. Inverseur
5. Complètement fermé
6. Accélérateur
7. Complètement ouvert
FMU26202
Commande de verrouillage de point
mort
Pour désengager le point mort, relevez la
commande de verrouillage au point mort.
1. Commande de verrouillage de point mort
FMU26213
Levier d’accélération au point mort
Pour ouvrir le papillon sans engager la mar-
che avant ou arrière, amenez le levier de
commande à distance au point mort et rele-
vez le levier d’accélération au point mort.
1. Complètement ouvert
2. Complètement fermé
REMARQUE:
Le levier d’accélération au point mort ne
fonctionne que lorsque le levier de comman-
de à distance se trouve au point mort. Le le-
Composants
28
