1
5
2
6
4
3
ZMU08177
1. Goupille fendue
2. Ecrou d’hélice
3. Rondelle
4. Entretoise
5. Hélice
6. Rondelle de poussée
3. Déposez l’hélice, la rondelle (si équipée)
et la rondelle de poussée.
FMU30673

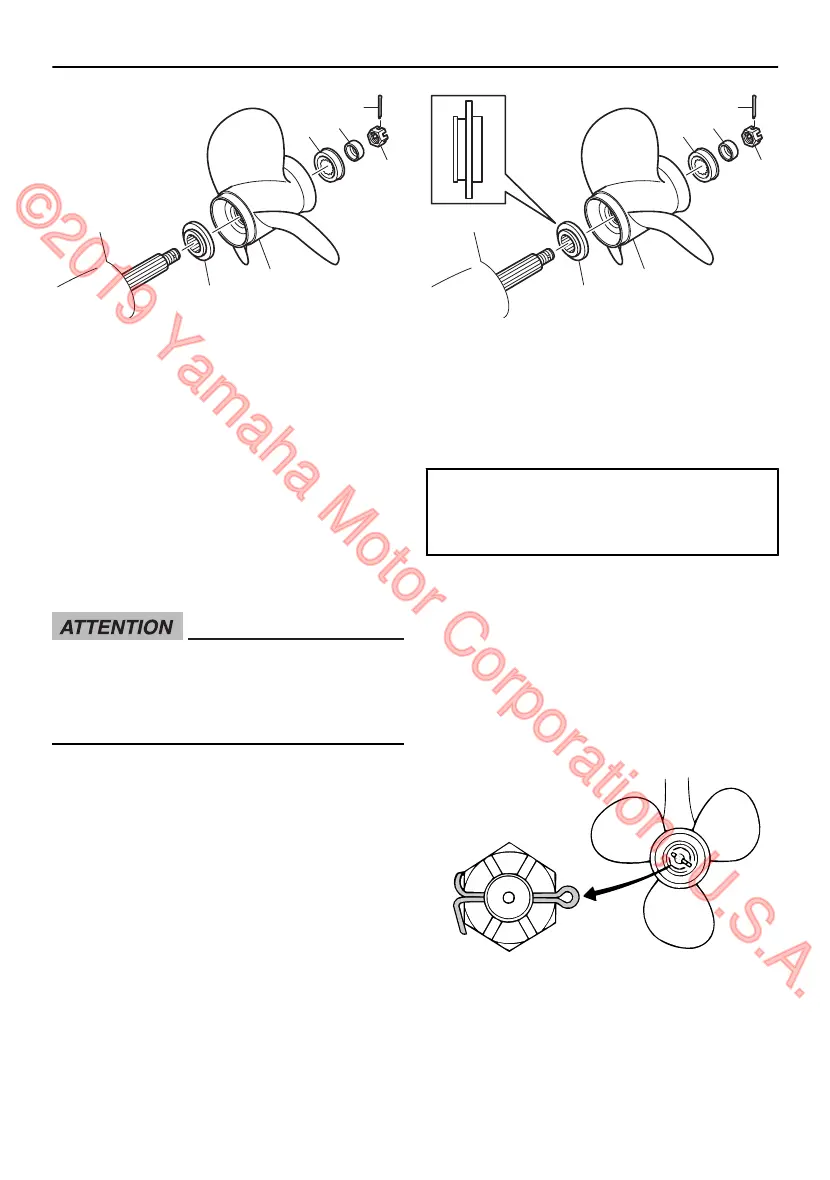

Installation de l’hélice
FMU29236
Modèles à cannelures
FCM00502
Veillez à utiliser une nouvelle goupille fen-
due et à en replier correctement les extré-
mités. L’hélice risque sinon de s’enlever
en cours d’utilisation et d’être perdue.
1. Appliquez de la Yamaha marine grease
ou une graisse anticorrosion sur l’arbre
d’hélice.
2. Installez l’entretoise (si équipée), la ron-
delle de poussée, la rondelle (si équipée)
et l’hélice sur l’arbre d’hélice.
ATTENTION: Veillez à installer la ron-
delle de poussée avant d’installer
l’hélice. Le carter inférieur et le moyeu
de l’hélice risquent sinon de subir des
dommages.
[FCM01882]
3. Installez l’entretoise (si équipé) et la ron-
delle. Serrez l’écrou de l’hélice au couple
spécifié.
1
5
2
6
4
3
ZMU08175
1. Goupille fendue
2. Ecrou d’hélice
3. Rondelle
4. Entretoise
5. Hélice
6. Rondelle de poussée
Couple de serrage de l’écrou
d’hélice :
34 Nm (3.47 kgf-m, 25.1 ft-lb)
4. Alignez l’écrou de l’hélice sur l’orifice de
l’arbre d’hélice. Insérez une nouvelle
goupille fendue dans l’orifice et repliez
les extrémités de la goupille fendue.
ATTENTION: Ne réutilisez pas la gou-
pille fendue. L’hélice risque sinon de
s’enlever en cours d’utilisation.
[FCM01892]
ZMU02063
REMARQUE:
Si l’écrou de l’hélice n’est pas aligné sur l’ori-
fice de l’arbre d’hélice après le serrage au
Entretien
91
