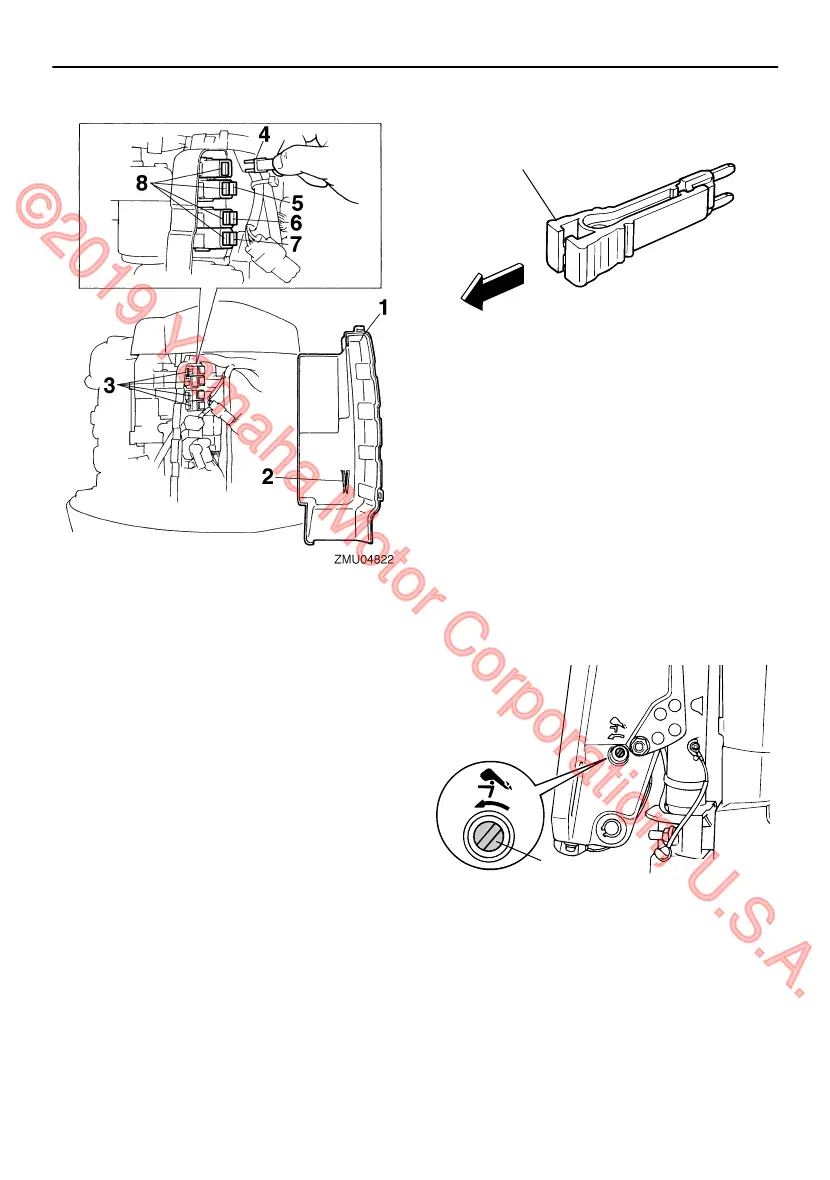

1. Couvercle du boîtier électrique
2. Extracteur de fusible
3. Porte-fusibles
4. Fusible du relais de démarreur (30 A)
5. Fusible du redresseur-régulateur (principal)
(20 A)
6. Fusible de l’interrupteur principal / fusible de
l’interrupteur de trim (20 A)
7. Fusible de l’unité de commande du moteur /
bobine d’allumage / pompe à carburant élec-
trique / injection de carburant / ISC (comman-
de de ralenti) (20 A)
8. Fusible de rechange (20 A, 30 A)
1
ZMU04337
1. Extracteur de fusible
FMU29526
Le système de trim ne fonctionne pas
Si le moteur ne peut être relevé ou abaissé à
l’aide du système de relevage assisté parce
que la batterie est déchargée ou en raison
d’une défaillance du système de trim, le mo-
teur peut être relevé ou abaissé manuelle-
ment.
1. Desserrez la vis de vanne manuelle en
la tournant dans le sens antihoraire jus-
qu’à ce qu’elle s’arrête.
ZMU04249
1
1. Vis de valve manuelle
2. Placez le moteur dans la position voulue,
puis serrez la vis de vanne manuelle en
la tournant dans le sens horaire.
Dépannage
101
©2019 Yamaha Motor Corporation, U.S.A.

Yamaha F75 Specifications

General

Cylinders	4
Fuel Induction System	EFI (Electronic Fuel Injection)
Prop Shaft Horsepower	75 hp
Full Throttle RPM Range	5000-6000 RPM
Gear Ratio	2.15:1
Starting System	Electric
Engine Type	4-stroke
Alternator Output	25A
Steering Angle	35° from center, either direction
Shaft Length	20 in., 25 in.
Fuel Tank Capacity	N/A (External)
Recommended Fuel	Regular Unleaded (Minimum Pump Octane 87)
Warranty	3-Year Limited Warranty
