VORSICHT!
W
eder die Überströmleitung, noch die Entlüftungsleitung darf in die
Saugleitung der Dosierpumpe zurückgeführt werden!
Achten Sie darauf, dass beim Anschluss der Saug- und Druckleitung die
O-Ringe auf den Anschlüssen montiert sind, um die notwendige
Abdichtung zu erreichen.
Einige der in diesem Kapitel dargestellten Grafiken sind Prinzipskizzen, die
den generellen Einbau darstellen sollen.
6.2 Montagevarianten

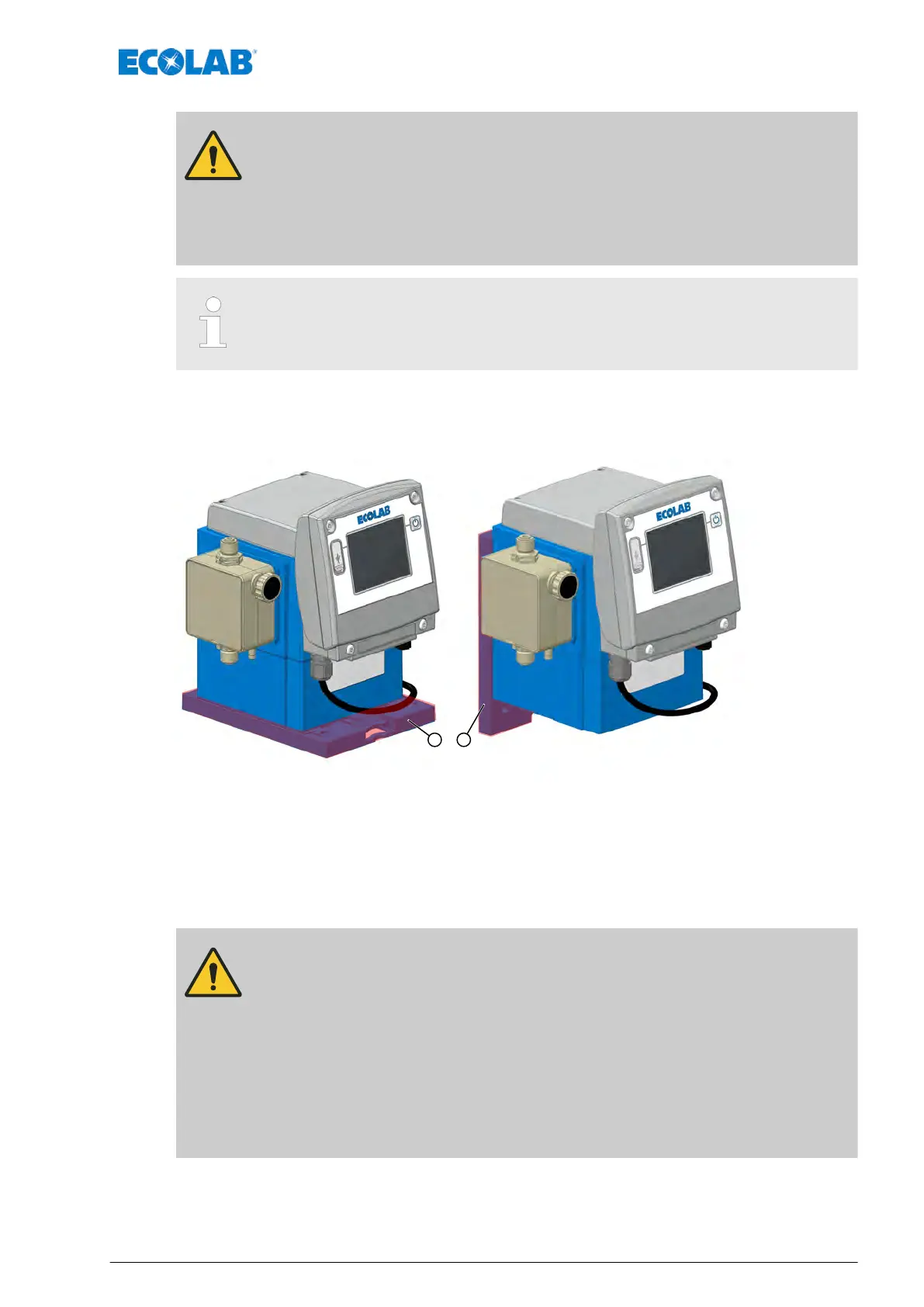

Abb. 7: Standmontage (Pos.1) und Wandmontage (Pos.2)
Die Pumpe kann mit der Montageplatte sowohl stehend (z.B. auf einer Konsole oder auf
dem Dosierbehälter
, Pos. 1), als auch an einer Wand (hängend, Pos. 2) montiert werden.
Zur weiteren variablen Verwendung kann das Bedienteil der Pumpe gedreht werden, so
dass variable Anschlussvarianten entstehen. Die Abmessungen der Pumpe und der
Montageplatte sind in
Ä
Kapitel 14.8 „Abmessungen“ auf Seite 187 ersichtlich.
VORSICHT!
Die Montageplatte muss fest mit dem Untergrund die den Anforderungen
mit evtl. auftretenden Vibrationen, stand hält verbunden und die Pumpe in
der Montageplatte eingerastet sein. Die Halteelemente sind mit einer
eingeprägten Kennzahl 1 und 2 gekennzeichnet und passen konstruktiv nur
in einer Richtung in die Aussparung der Montageplatte
Es ist unbedingt sicherzustellen, dass die Standsicherheit der Pumpe
gewährleistet ist und nicht durch zusätzliche (Gewichts-)Kräfte belastet
wird! Der Aufbau oder die Ablage zusätzlicher Komponenten sowie das
Betreten oder das Anhängen an bereits montierte Pumpen ist unzulässig.
Montage und Installation
43 417102276 Rev. 5-02.2020
