6.3.3 Dosierventile lagerichtig einbauen
Personal:
n
Mechaniker
n
Servicepersonal
n
Fachkraft
Schutzausrüstung:
n
Chemikalienbeständige Schutzhandschuhe
n
Schutzbrille
WARNUNG!
Beim Einbau ist unbedingt darauf zu achten, dass die V
entile der
Fließrichtung entsprechend eingebaut werden!

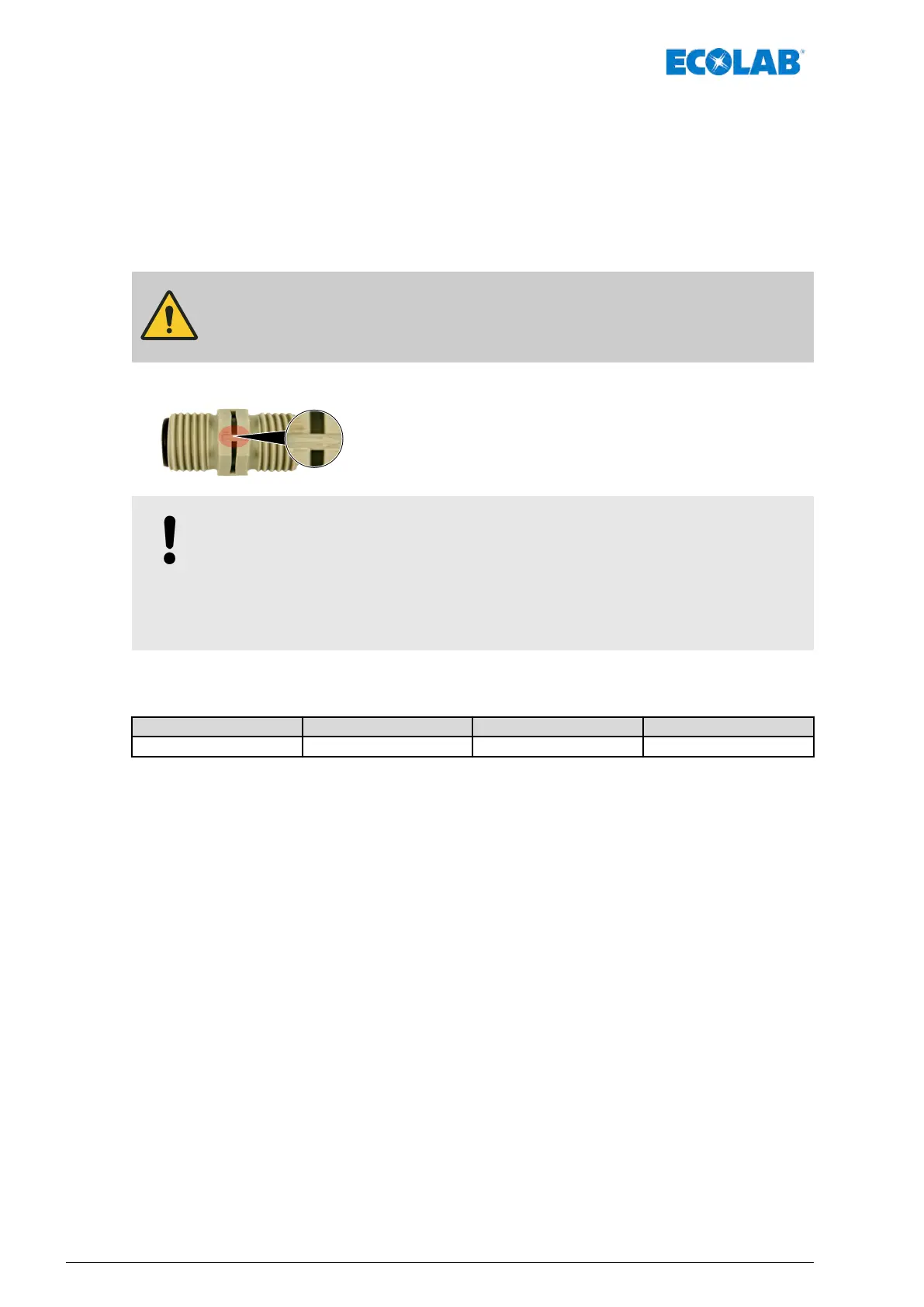

Auf den Saug-/Druckventilen ist die Fließrichtung durch einen
eingeprägten Pfeil dargestellt.
HINWEIS!
Die nachfolgend angegebenen Anzugsdrehmomente sind unbedingt
einzuhalten um zum einen die Dichtigkeit des Systems und zum anderen
die Unversehrtheit der Gewinde zu gewährleisten.
Die Anzugsdrehmomente der Dosierkopfschrauben sind auf einem
Aufkleber
, der auf dem Pumpenkopf aufgebracht ist, angegeben.
Anzugsdrehmoment der Saug-/Druckventile:
Pumpenkopfgröße 5 l/h und 11 l/h 5 l/h und 11 l/h 5 l/h und 11 l/h
Anzugsdrehmoment 2 ± 0,2 Nm 2,8 ± 0,2 Nm 4 ± 0,2 Nm
Montage und Installation
54417102276 Rev. 5-02.2020
