6.3.2.4 Raccord de tuyauterie avec joint soudé

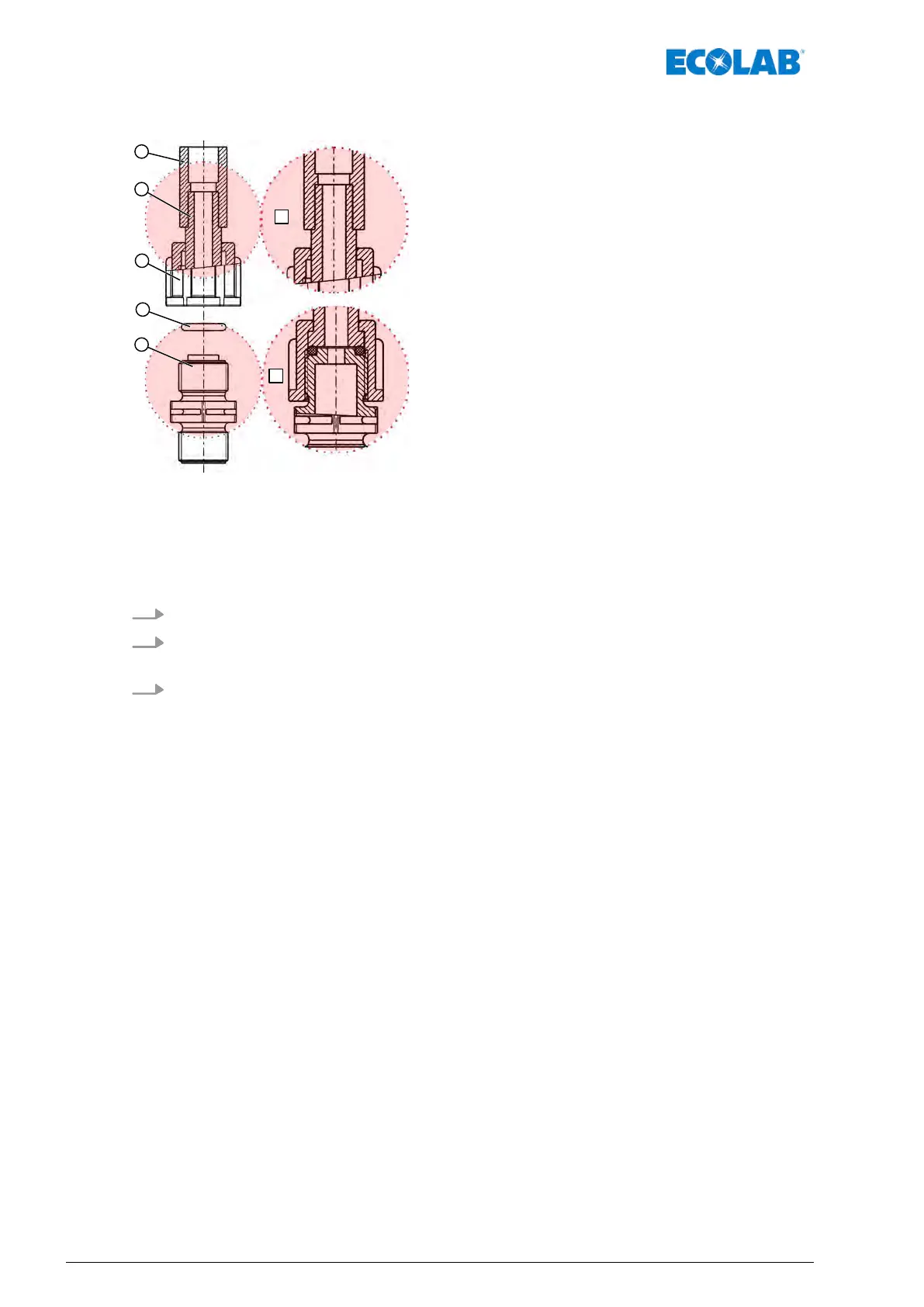

Fig. 14 : Raccord de conduit et flexible avec raccord à visser
1 Joint soudé
2 Conduit ou flexible
3 Écrou-raccord
4 Joint torique
5 Soupapes d’aspiration, de refoulement
A1 Tuyauterie ou tuyau flexible dans le joint soudé
B1 Raccordement de la soupape :
État souhaité après l’assemblage
1. Souder le joint soudé (repère 1) au raccord de flexible.
2. Placer le joint torique (repère 4) dans la rainure de la soupape d’aspiration ou de
refoulement (repère 5).
3. Serrer l’écrou-raccord (repère 3) (détail B1).
Montage et installation
56417102276 Rev. 5-02.2020
