11.7 Taille de la tête de pompe à 5 l/h et 11 l/h

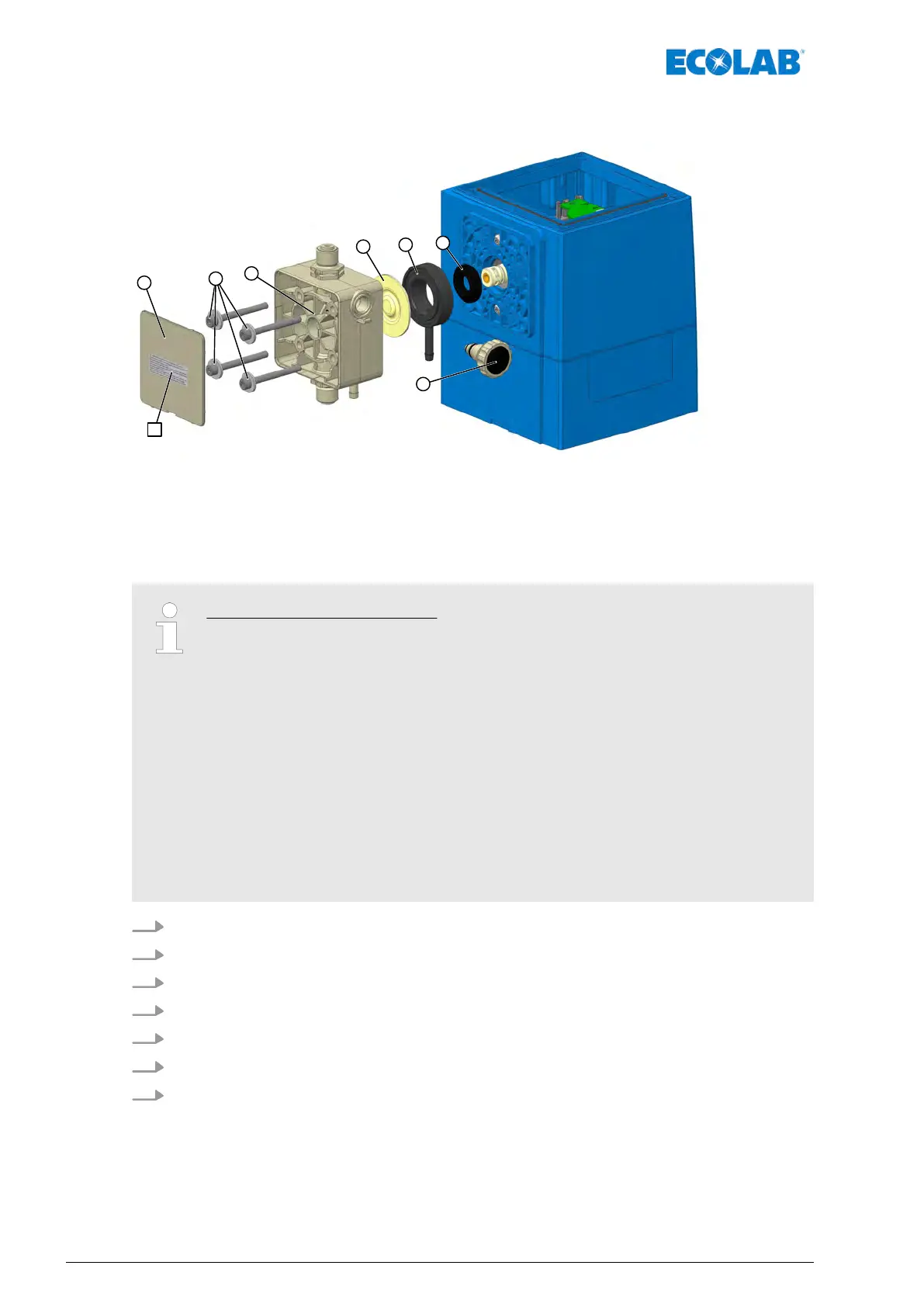

Fig. 93 : Remplacement de la membrane et de la partie supérieure de la pompe
A Étiquette : couple de serrage de vis de tête de dosage
1 Plaque de recouvrement
2 Vis de la tête de dosage (4 pièces)
3 Partie supérieure de la pompe
4 Membrane
5 Plaque intermédiaire
6 Membrane de protection
7 Vis de purge
Lors du montage, attention :
– Monter correctement la nouvelle membrane de protection.
– Monter la plaque intermédiaire dans la bonne position.
– T
ourner la plaque d'adaptation dans le sens des aiguilles d'une montre
jusqu'à ce que l'évacuation pour membrane cassée soit tournée vers le
bas.
– Poser la tête de pompe en faisant attention au sens d'écoulement
– Visser les vis de la tête de pompe à la main, puis les serrer en croix.
– Avant la mise en service et après 24 heures de fonctionnement, les vis
de la tête de dosage doivent être resserrées en diagonale.
– Ne pas dépasser le couple de serrage pour ne pas endommager le
filetage. Le dépassement du couple de serrage peut entraîner un risque
de fuites. Couples de serrage voir :
Ä
Chapitre 14.6 « Couples de serrage » à la page 187
1. Retirer la plaque de recouvrement (repère 1) de la tête de dosage.
2. Desserrer les vis de la tête de dosage (repère 2).
3. Retirer la tête de pompe (repère 3).
4. Retirer la membrane (repère 4) et la plaque intermédiaire (repère 5).
5. Enlever la membrane de protection (repère 6) du coulisseau.
6. Monter correctement la nouvelle membrane de protection.
7. Remonter dans l’ordre inverse.
Entretien
166417102276 Rev. 5-02.2020
